Einbau / Montage

5.1

Anforderungen an Rohrleitungen

•
Korrekt dimensionierte Dichtungen
•
Korrekt ausgerichtete Flansche und Dichtungen
•
Durchmessersprünge in der Rohrleitung sollten an den Verbindungsstellen vermieden werden jedoch
1mm nicht überschreiten .Weitere Informationen siehe ISO-Norm 14511.
•
Saubere, nicht verschmutze Rohre nach Einbau.
5.2

Einlass- / Auslassstrecken

Das hier angewandte Prinzip der thermischen Massenflußmessung ist sehr empfindlich gegen
Strömungsstörungen. Um die in den Datenblättern genannten Genauigkeiten einzuhalten, muss der Sensor zentrisch in
einem geraden Rohrstück an einer Stelle mit ungestörtem Strömungsverlauf eingesetzt werden.
Einen ungestörten Strömungsverlauf erhält man, wenn eine genügend lange Strecke vor dem Sensor (Einlaufstrecke)
und hinter dem Sensor (Auslaufstrecke) absolut gerade und ohne Störungsstellen wie Kanten, Nähte, Krümmungen etc.
bereitgestellt wird.
Deshalb ist es erforderlich die empfohlenen Ein- bzw. Auslaufstrecken zu beachten.

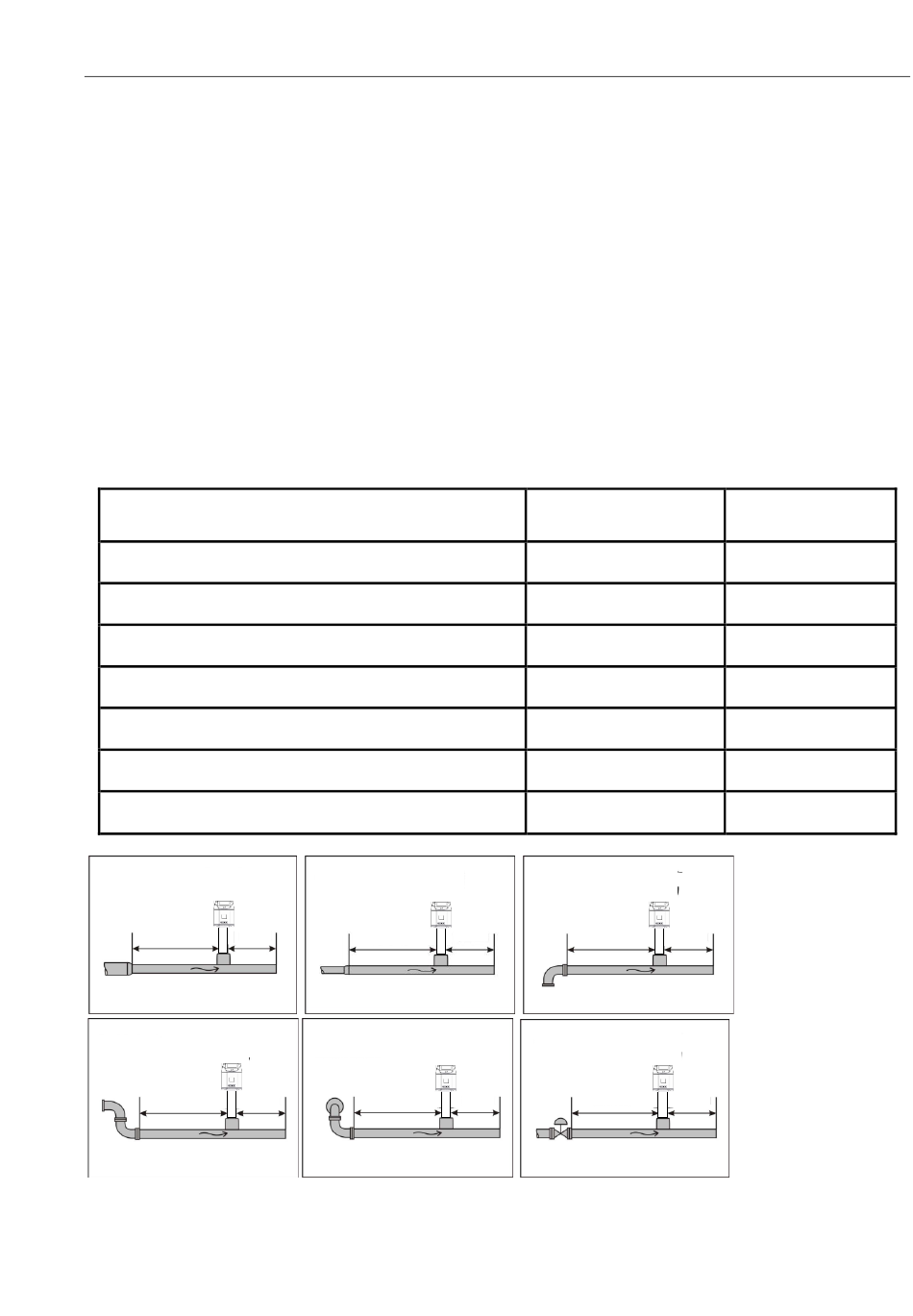

Tabelle der Ein- und Auslaufstrecken
Strömungshindernis vor der Messstrecke
geringe Krümmung
(Bogen < 90°)
Reduktion
(Rohr verengt sich zur Messstrecke)
Erweiterung
(Rohr erweitert sich zur Messstrecke)
90° Bogen
oder T-Stück
2 Bogen á 90°
in einer Ebene
2 Bogen á 90°
3-dimensionale Richtungsänderung
Absperrventil
15 x D 5 x D
20 x D 5 x D
Angegeben sind jeweils die erforderlichen Mindestwerte. Können die aufgeführten Beruhigungsstrecken nicht
eingehalten werden, muss mit erhöhten bis erheblichen Abweichungen der Messergebnisse gerechnet werden.
VD 500 Deutsch V1.06
15 x D 15 x D 5 x D
35 x D 5 x D
Einbau / Montage
Mindestlänge
Einlaufstrecke (L1)
12 x D
15 x D
15 x D
15 x D
20 x D
35 x D
45 x D
15 x D 5 x D
45 x D 5 x D
Seite 7 von 40
Mindestlänge
Auslaufstrecke (L2)
5 x D
5 x D
5 x D
5 x D
5 x D
5 x D
5 x D
