Temposonics R- & G-Serie
®
ATEX zugelassene Sensoren

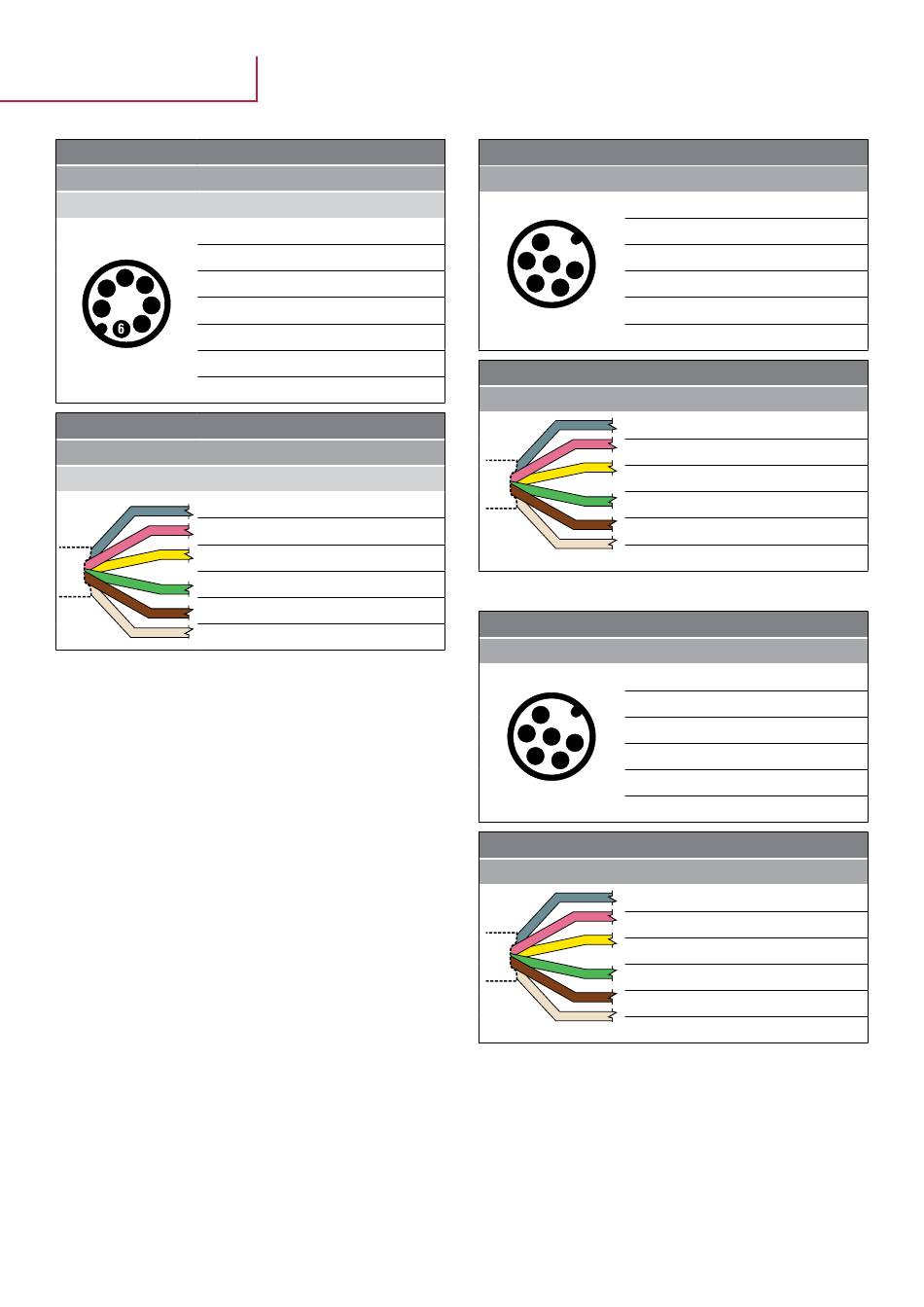

R-Series SSI
D70
Signal + Spannungsversorgung
M16 Stecker
5
2
3
4
7
1
Sicht auf Sensor
PXX
Signal + Spannungsversorgung
Kabel
Pin Funktion
1 Daten (−)
2 Daten (+)
3 Takt (+)
4 Takt (−)
5 +24 VDC (−15 / +20 %)
6 DC Ground (0 V)
7 Nicht belegt
Farbe Function
GY Daten (−)
PK Daten (+)
YE Takt (+)
GN Takt (−)
BN +24 VDC (−15 / +20 %)
WH DC Ground (0 V)
G-Series Analog
D60
M16 Stecker
1
2
6
5
3
4
Sicht auf Sensor
HXX / RXX
Kabel
G-Series Start/Stop
D60
M16 Stecker
1
2
6
5
3
4
Sicht auf Sensor
HXX / RXX
Kabel
I 10 I
Pin Funktion
1 Position
2 DC Ground
3 USB-Programmierer
4 USB-Programmierer
5 +24 VDC (−15 / +20 %)
6 DC Ground (0 V)
Farbe Funktion
GY Position
PK DC Ground
YE USB-Programmierer
GN USB-Programmierer
BN +24 VDC (−15 / +20 %)
WH DC Ground (0 V)
Pin Funktion
1 Stopp (−)
2 Stopp (+)
3 Start (+)
4 Start (−)
5 +24 VDC (−15 / +20 %)
6 DC Ground (0 V)
Color Funktion
GY Stopp (−)
PK Stopp (+)
YE Start (+)
GN Start (−)
BN +24 VDC (−15 / +20 %)
WH DC Ground (0 V)
