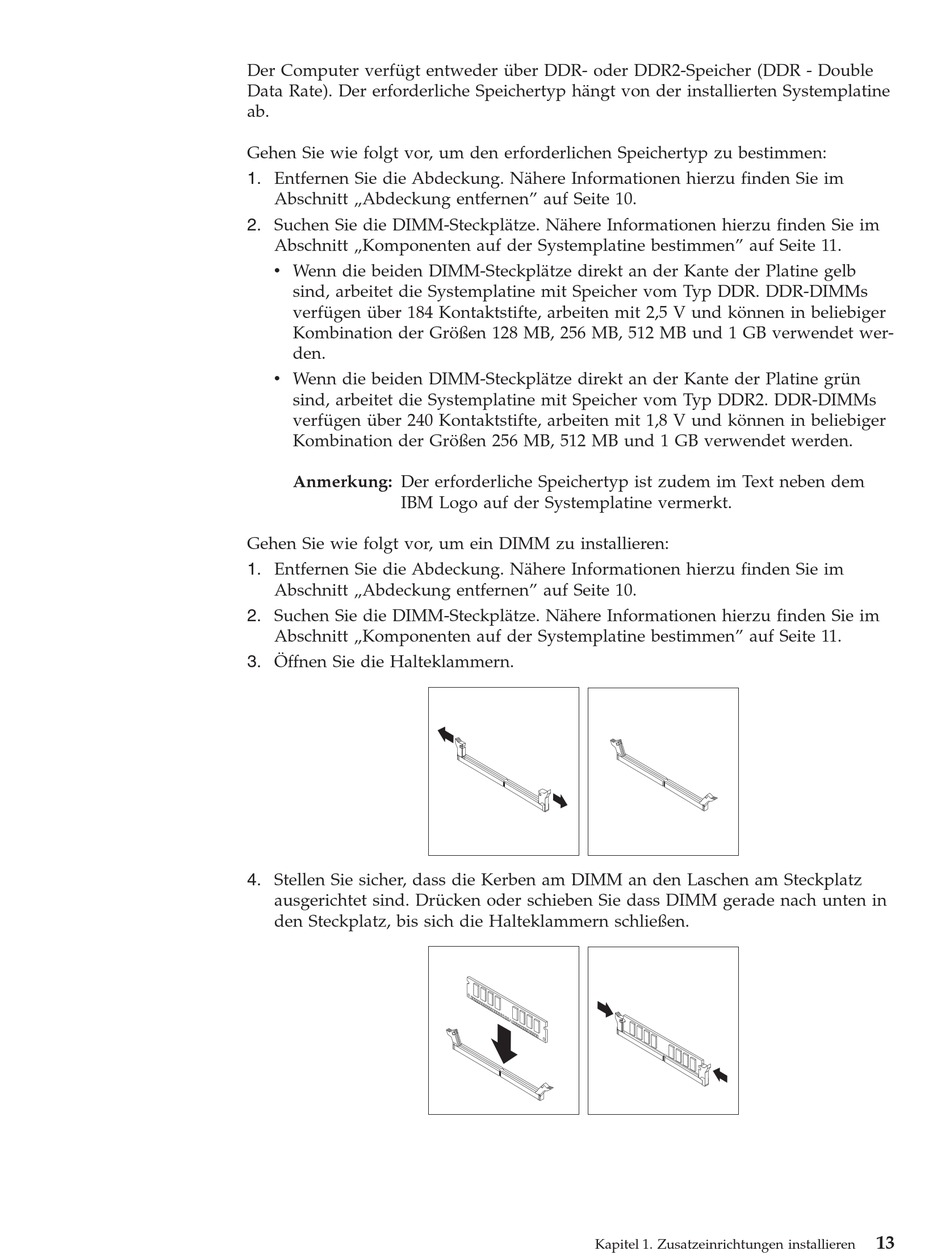

IBM 8143 Benutzerhandbuch Seite 31

Der Computer verfügt entweder über DDR- oder DDR2-Speicher (DDR - Double
Data Rate). Der erforderliche Speichertyp hängt von der installierten Systemplatine
ab.
Gehen Sie wie folgt vor, um den erforderlichen Speichertyp zu bestimmen:
1. Entfernen Sie die Abdeckung. Nähere Informationen hierzu finden Sie im
Abschnitt „Abdeckung entfernen" auf Seite 10.
2. Suchen Sie die DIMM-Steckplätze. Nähere Informationen hierzu finden Sie im
Abschnitt „Komponenten auf der Systemplatine bestimmen" auf Seite 11.
v Wenn die beiden DIMM-Steckplätze direkt an der Kante der Platine gelb
sind, arbeitet die Systemplatine mit Speicher vom Typ DDR. DDR-DIMMs
verfügen über 184 Kontaktstifte, arbeiten mit 2,5 V und können in beliebiger
Kombination der Größen 128 MB, 256 MB, 512 MB und 1 GB verwendet wer-
den.
v Wenn die beiden DIMM-Steckplätze direkt an der Kante der Platine grün
sind, arbeitet die Systemplatine mit Speicher vom Typ DDR2. DDR-DIMMs
verfügen über 240 Kontaktstifte, arbeiten mit 1,8 V und können in beliebiger
Kombination der Größen 256 MB, 512 MB und 1 GB verwendet werden.
Anmerkung: Der erforderliche Speichertyp ist zudem im Text neben dem
IBM Logo auf der Systemplatine vermerkt.
Gehen Sie wie folgt vor, um ein DIMM zu installieren:
1. Entfernen Sie die Abdeckung. Nähere Informationen hierzu finden Sie im
Abschnitt „Abdeckung entfernen" auf Seite 10.
2. Suchen Sie die DIMM-Steckplätze. Nähere Informationen hierzu finden Sie im
Abschnitt „Komponenten auf der Systemplatine bestimmen" auf Seite 11.
3. Öffnen Sie die Halteklammern.
4. Stellen Sie sicher, dass die Kerben am DIMM an den Laschen am Steckplatz
ausgerichtet sind. Drücken oder schieben Sie dass DIMM gerade nach unten in
den Steckplatz, bis sich die Halteklammern schließen.
Kapitel 1. Zusatzeinrichtungen installieren
13
