2. Konstanter Druck oder konstante Luftmenge
(Abb. 3)
• Erfordert PTH (siehe Kapitel 3.4.4)
• Ventilatoren werden über das HMI gestartet
• Druck- oder Luftmengen-Sollwert wird über das
HMI eingegeben
• Ermöglicht den Ventilatoren, einen konstanten
Druck oder eine konstante Luftmenge zu liefern
• Option
Ermöglicht externen Startschalter (siehe
o o
Kapitel 3.4.6)
Ermöglicht Alarmrelais (Kapitel 3.4.7 Anschluss
o o
eines Alarmrelais)
3. Variable Drehzahl (Abb. 4)
• Erfordert externes Analogsignal oder
Potentiometer (siehe Kapitel 3.4.5)
• Ventilatoren können mit externem Signal gestartet
werden
• Verkabelung, siehe 3.4.5 Analoge
Eingangsanschlüsse
• Option
Ermöglicht externen Startschalter (siehe
o o
Kapitel 3.4.6)
Ermöglicht Alarmrelais (siehe Kapitel 3.4.7)
o o
4. Variabler Druck oder variable Luftmenge
• Erfordert externes Analogsignal oder
Potentiometer (siehe Kapitel 3.4.5)
• Ventilatoren können mit externem Signal gestartet
werden
• Erfordert PTH (siehe Kapitel 3.4.4)
• Verkabelung, siehe 3.4.5 Analoge
Eingangsanschlüsse
• Option
Ermöglicht externen Startschalter (siehe
o o
Kapitel 3.4.6)
Ermöglicht Alarmrelais (Kapitel 3.4.7 Anschluss
o o
eines Alarmrelais)

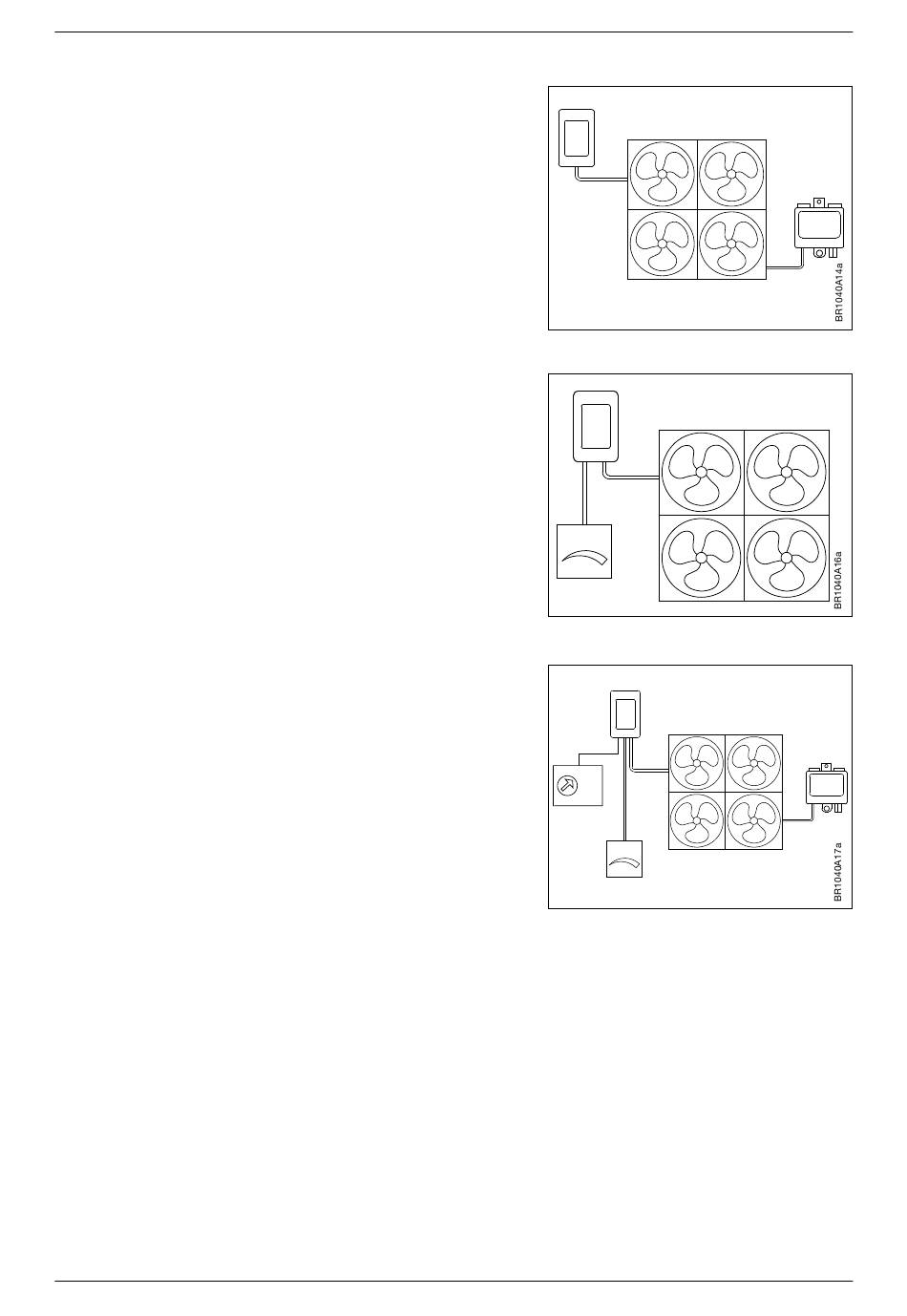

Abbildung 3
Fig. 3
Abbildung 4
Fig. 4
Abbildung 5
(Abb. 5)
Fig. 5
