BEDIENUNGSANLEITUNG OJ‑VCH‑HMI3
3.6.1 OJ‑VCH‑HMI3
Schließen Sie die OJ-VCH-HMI3 mit einem Modbus-
Kabel an den DV-Anschluss C an. Beginnen Sie,
indem Sie den Bildschirm der OJ-VCH-HMI3
berühren und auf die drei oben rechts angezeigten

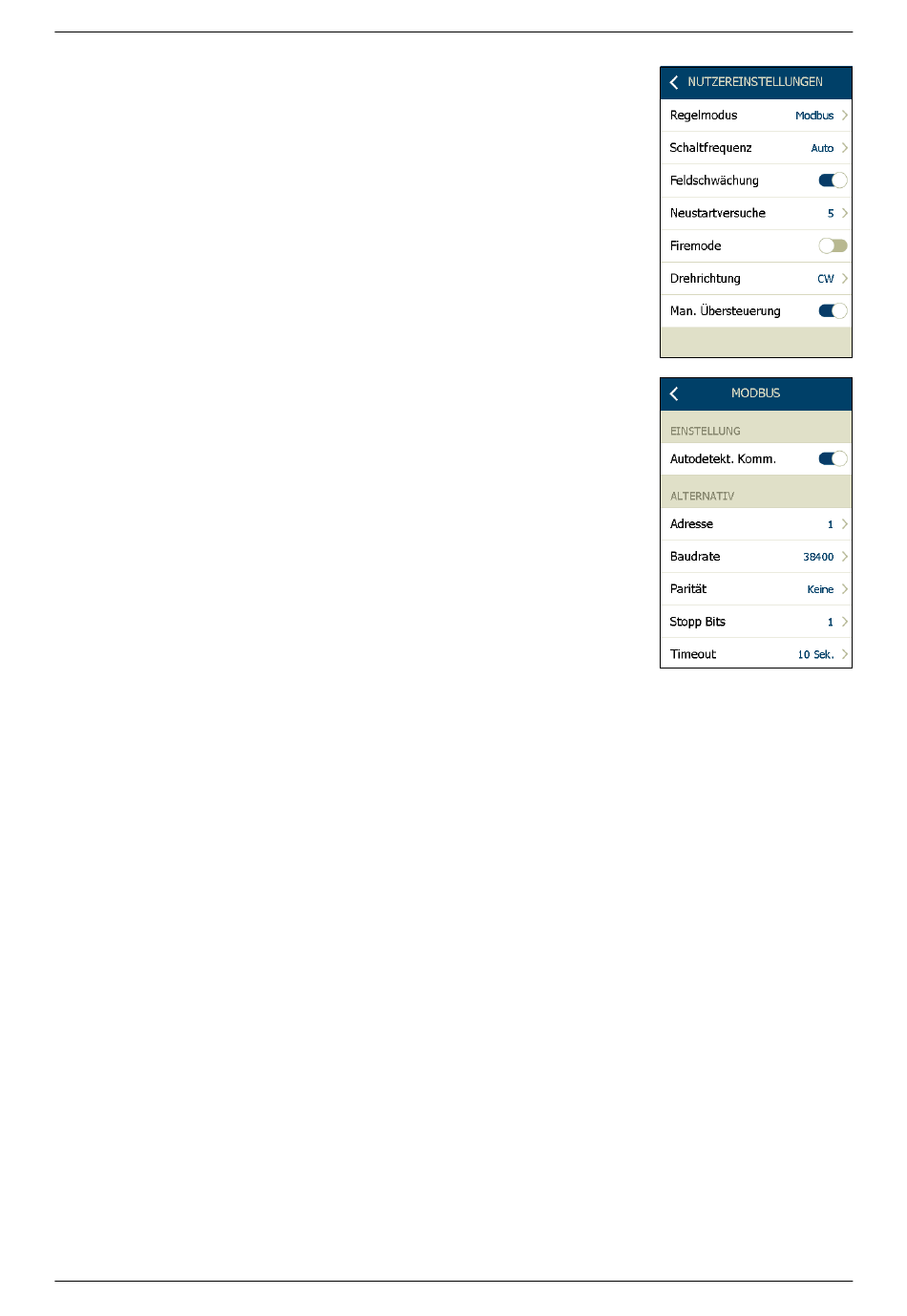

Linien drücken. So gelangen Sie zum Menü >
Nutzereinstellungen > Manuelle Übersteuerung
aktivieren > Zurück zum Menü > Modbus > Adresse
ändern.
3.6.2 OJ‑DV‑HMI‑35T
Schließen Sie die OJ-DV-HMI-35T mit einem
Modbus-Kabel an den DV-Anschluss A an. Beginnen
Sie, indem Sie den Bildschirm der OJ-VCH-HMI3
berühren und auf die drei oben rechts auf dem
Bildschirm angezeigten Linien drücken. So gelangen
Sie zu Menü > Modbus > Adresse ändern.
3.6.3 OJ‑DV‑PC‑Tool
Schließen Sie ein USB-Kabel an einen USB-RS485-
Konverter und anschließend an den Modbus-
Anschluss „B" am OJ-DV an (Abb. 1). Es muss
ein Konverter für die Kommunikation USB ->
Modbus RS485 verwendet werden, z. B. Typ CNV-
USB-RS485I oder USB-RS485-WE-1800-BT. Um
die DV-ID-Adresse zu ändern , lesen Sie bitte die
Bedienungsanleitung des OJ-DV-PC-Tools.
4.
Benutzerführung
4.1
Startassistent
Wenn die OJ-VCH-HMI3 erstmals an das System angeschlossen wird, erscheint ein Startassistent.
Verwenden Sie die Schaltflächen >, um weiterzugehen und <, um zurückzugehen
1. Wählen Sie Sprache und drücken Sie anschließend „>"
2. Geräte‑Scan – das ist die Suche nach den mit dem System verbundenen Geräten. Vergewissern
Sie sich, dass alle Geräte des Systems auf dem Bildschirm sichtbar sind, bevor Sie die
Schaltfläche (X) Geräte anschließen drücken
3. Ein Bildschirm Verbindung erscheint und bestätigt die Verbindung. Drücken Sie „>"
4. Steuermodus, Manuell oder Analogeingang, wählen Sie die Systemeinrichtung. Siehe
3.2 Anwendung
5. Ein Bildschirm Startbefehl zeigt die Optionen zum Starten des Systems an.
6. Wenn Sie ein Alarmrelais verwenden, wählen Sie aus, welches Relais am DV oder an den DVs mit
montiertem Alarmrelais verwendet wird.
7. Ein Bildschirm Regelung erscheint, je nachdem, welche „Regelung" gewählt wurde: Drehzahl,
Druck oder Luftmenge. Davon hängt ab, welches Menü als nächstes angezeigt wird.
8. Der Einstellungsbildschirm für die gewählte Einrichtung (Drehzahl – Druck – Luftmenge) erscheint
mit den Standardeinstellungen. Stellen Sie die für das System maßgeblichen Werte ein.
© 2020 OJ Electronics A/S
11
