BEDIENUNGSANLEITUNG OJ‑VCH‑HMI3
4.2

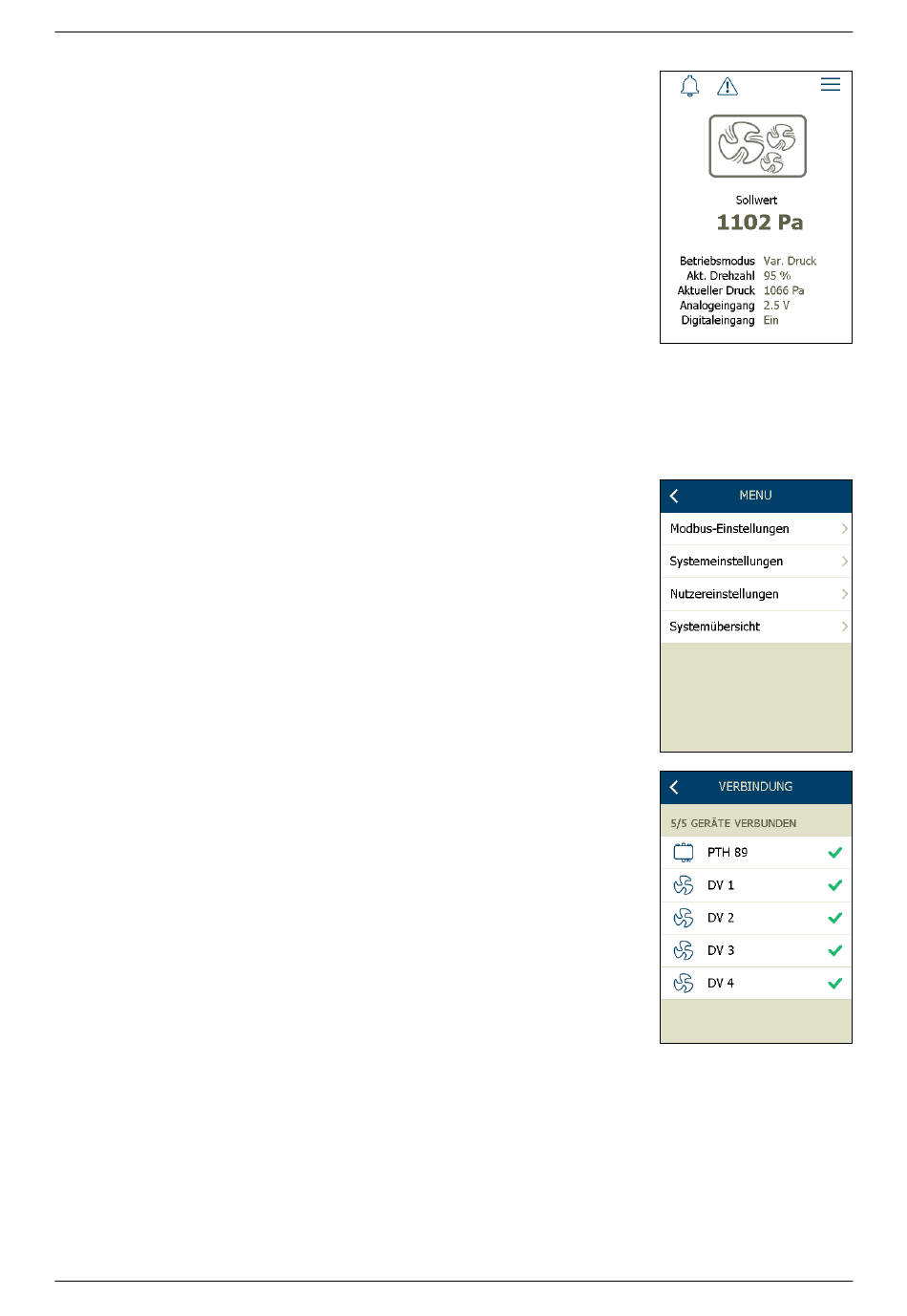

Startseite
Dieser Bildschirm zeigt aktuelle Systeminformationen je
nach ausgewählter Anwendung. Wenn sich die Anzeige im
„Bildschirmschonermodus" befindet, startet sie nach einer
Berührung.
Der konkrete Inhalt der Startseite hängt von der
tatsächlichen Konfiguration des HMI ab.
• Sollwert
• Betriebsmodus
• Aktuelle Drehzahl Betriebsdrehzahl (x)
• Aktueller Druck
• Analogeingang
• Digitaleingang
Der obige Status hängt davon ab, ob das System läuft.
Wenn das System angehalten wird, erscheinen die obigen
Einstellungen als 0 und 0,00. Für Alarm siehe 4.3.5 Alarm
und Warnungen.
4.3
Hauptmenü
Das Hauptmenü kann durch Berühren der drei Linien in der
oberen rechten Ecke der Startseite aufgerufen werden.
• Modbus-Einstellungen
• Systemeinstellungen
• Nutzereinstellungen
• Systemübersicht
4.3.1 Modbus‑Einstellungen
• Hier wird die Anzahl der angeschlossenen Geräte und
deren Verbindungsstatus angezeigt.
Aktuelle Einstellung – Zum Ändern
drücken
Auslesen der ausgewählten
Anwendung
Ist-Druck (x) Pa
Ist-Sollwert (x) 0,0 V
Ausgewählt Ein oder Aus
© 2020 OJ Electronics A/S
12
