BEDIENUNGSANLEITUNG OJ‑VCH‑HMI3
1.
Produktvorstellung
Das OJ-VCH-HMI3 ist eine kompakte Regelung mit einer benutzerfreundlichen grafischen
Schnittstelle, die speziell zum Betrieb von bis zu 32 OJ DVs in einem Ventilationssystem ausgelegt
ist. Sie unterstützt eine feste oder veränderliche Drehzahl, die entweder durch Druck, Luftmenge
oder ein externes Analogsignal gesteuert wird. Das Produkt eignet sich ideal für die Renovierung
älterer, einfacher Lüftungssysteme. Ältere Systeme bestehen oft aus einem großen Ventilator, der
entweder nur ein- und ausgeschaltet oder variabel gesteuert werden kann. Mit der OJ-VCH-HMI3
haben Sie jetzt die Möglichkeit, die Renovierung bestehender Anlagen mit kleineren DVs anzubieten,
die nun in der Größe reduziert und in eine Kaskadenlösung eingebunden sind.
Vorteile des Wechsels zu mehreren kleineren Ventilatoren sind:
• Redundanz
• Zugänglichkeit, Nachrüstsatz passt durch normale Türen, Treppenhäuser und Aufzüge
• Standardprodukte, kurze Lieferzeit
• Optimale Nutzung des vorhandenen Raums
• Leicht zu ersetzen

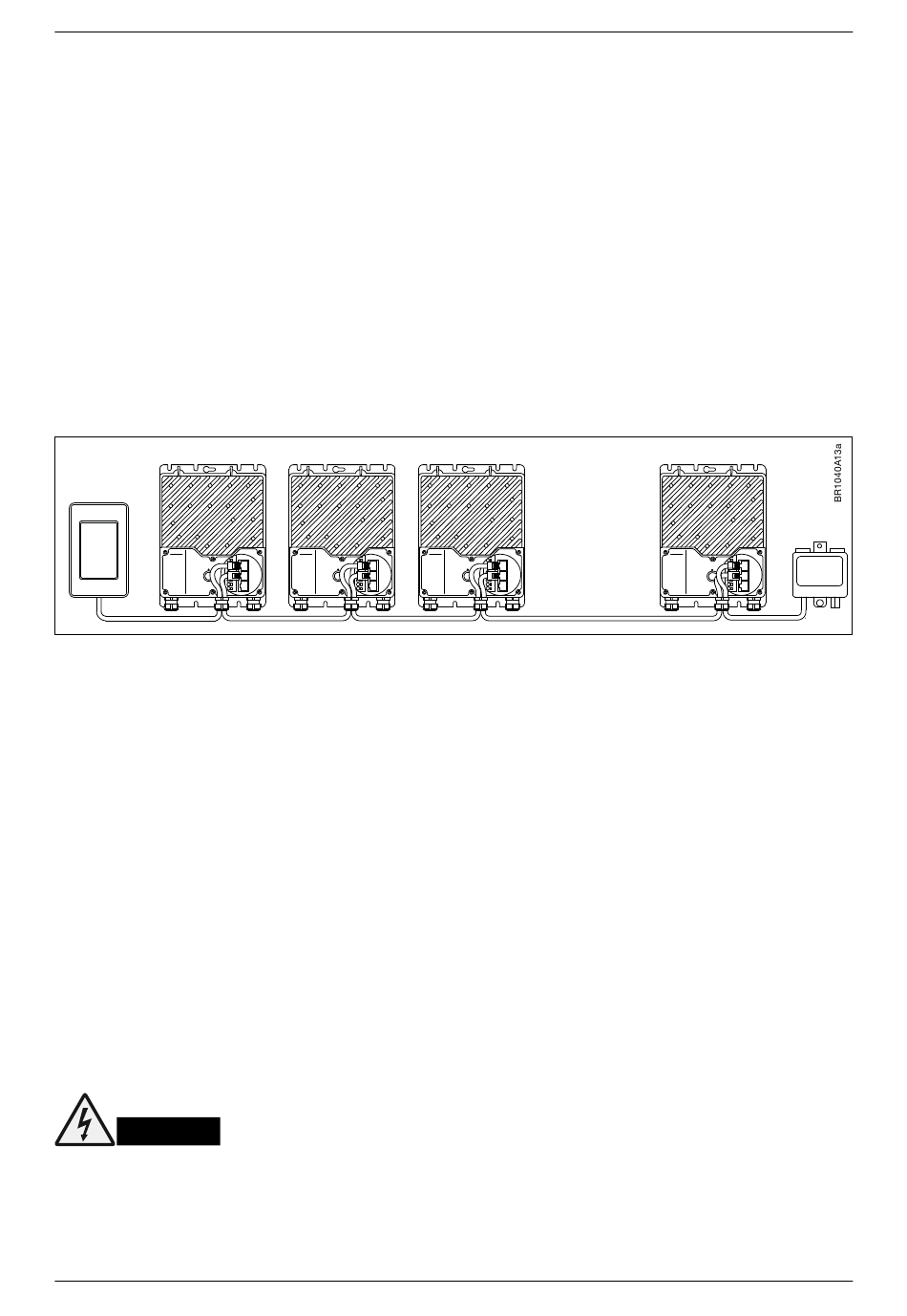

Abbildung 1
Fig. 1
DV1
VCH-HMI3
Die Einrichtung der OJ-VCH-HMI3 und die Konfiguration und Überwachung der einzelnen OJ-DVs ist
oben dargestellt. (Siehe Abb. 1)
2.
Einführung
Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der OJ-VCH-HMI3 sorgfältig durch
und folgen Sie den Anweisungen.
• Diese Bedienungsanleitung enthält notwendige Informationen, die bei der Montage, Installation
und Inbetriebnahme der OJ-VCH-HMI3 sowie bei Wartung, Service und Fehlersuche angewendet
werden müssen.
• Wird den Anweisungen dieser Bedienungsanleitung nicht Folge geleistet, erlischt die Haftung und
die Garantie des Lieferanten (siehe auch Abschnitt 2.4 „Nutzungsverbot").
• Technische Beschreibungen, Zeichnungen und Abbildungen dürfen ohne Zustimmung des
Herstellers weder ganz noch teilweise kopiert oder an Dritte weitergegeben werden.
• Alle Rechte bleiben vorbehalten, wenn das Produkt Patentrechten oder einer anderen Form der
Registrierung unterliegt.
2.1
Erklärung der Symbole
Besondere Aufmerksamkeit muss denjenigen Abschnitten in dieser Bedienungsanleitung zukommen,
die mit Symbolen und Warnungen gekennzeichnet sind.
Gefahr
Dieses Symbol wird verwendet, wenn ein Risiko schwerer oder tödlicher Verletzungen besteht.
DV2
DV3
© 2020 OJ Electronics A/S
DV32
PTH
3
