BEDIENUNGSANLEITUNG OJ‑VCH‑HMI3

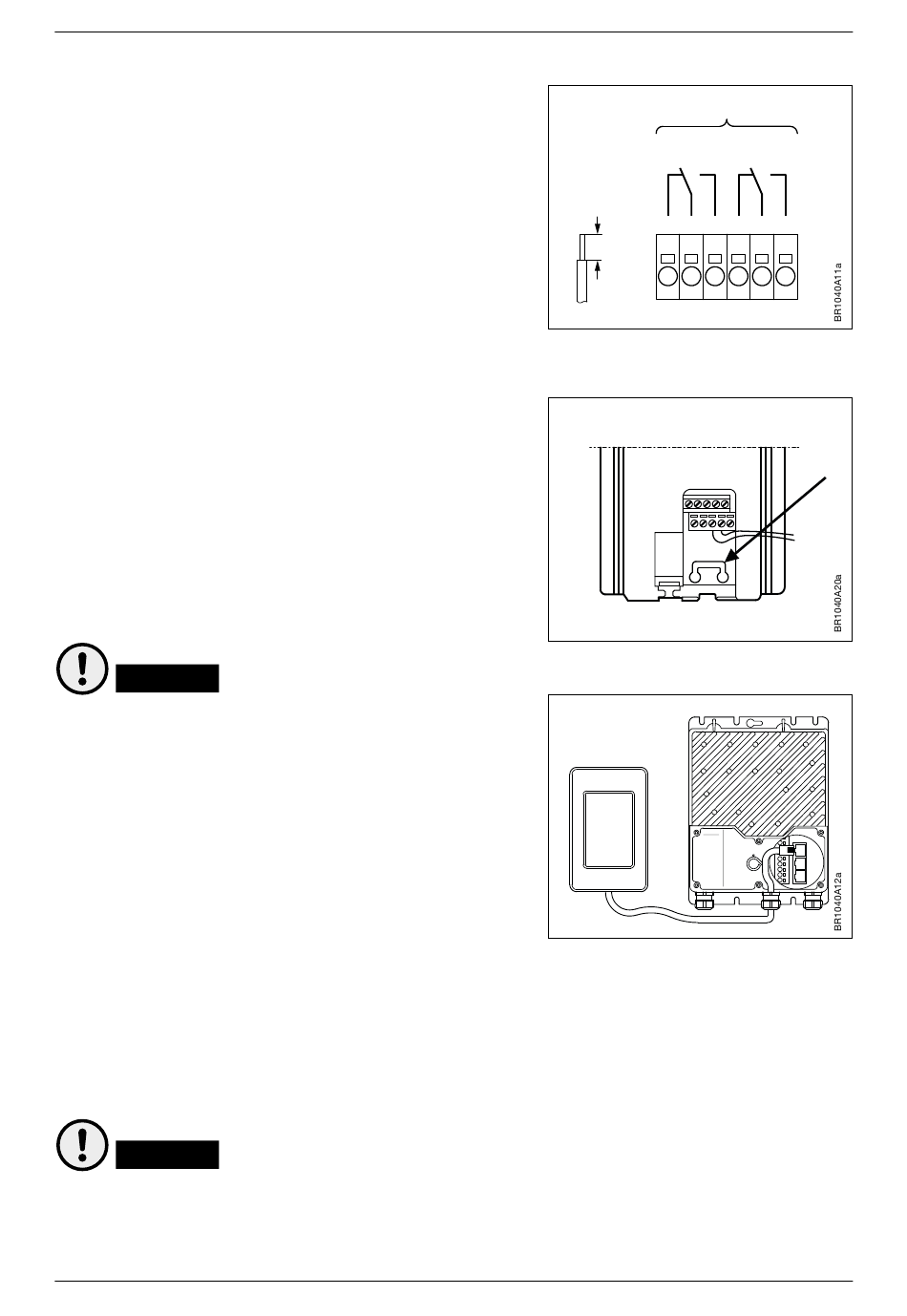

3.4.7 Anschluss des Alarmrelais am OJ‑DV
Das System kann einen oder mehrere Alarmsignale
mit Hilfe der DVs bereitstellen. Zur Installation von
Alarmmodulen siehe Bedienungsanleitung für das
OJ-DV-IO-Modul, weitere Informationen siehe
Abb. 15.
3.4.8 Zugentlastung des Kabels
Verwenden Sie den Kabelbinder zur Befestigung
im Inneren der OJ-VCH-HMI3, nachdem die Drähte
angeschlossen sind. Legen Sie den Kabelbinder
um das Kabel und den Ausschnitt (siehe Abb. 16).
Ziehen Sie den Kabelbinder fest und schneiden Sie
das überstehende Ende ab.
3.5
Stromversorgung
Vorsicht
Zur Stromversorgung des DV siehe Bedienungsanleitung
des OJ-DV.
Die Stromversorgung der OJ-VCH-HMI3 und des PTH
erfolgt über das RJ12-Modbus-Kabel, wenn es an Klemme
„A" im OJ-DV angeschlossen ist.
Anderenfalls muss die OJ-VHC-HMI mit einer externen
24-V-Gleichspannungsversorgung versehen werden, die an
die Klemmen 3 (+) und 4 (GND) angeschlossen wird. Dies
könnte durch die Platzierung eines OJ-DV-IO-Moduls im
ersten und im letzten OJ-DV geschehen, wenn für den PTH
auch eine externe Stromversorgung benötigt wird.
3.6
Modbus‑ID
Bevor die DVs mit der OJ-VCH-HMI3 in Reihe geschaltet werden, müssen die DVs ihre eigenen
eindeutigen Modbus-IDs haben. Die Standard-DV-Adresse ist 54 und kann mit Hilfe der
OJ-VCH-HMI3, der OJ-DV-HMI-35T oder mit dem OJ-DV-PC-Tool geändert werden. Alle DVs
müssen ihre eigene eindeutige ID-Adresse OJ-DV-IO-Moduls.
Vorsicht
Das System funktioniert nur mit der Baudrate: 38400 – Parität: Keine – Stoppbits: 1
Verwenden Sie nur Modbus-Adressen bis 88.
Fig. 15
(siehe Abb. 17)
© 2020 OJ Electronics A/S
Abbildung 15
Max. 240VAC
Alarm
Relay 1
NC
C NO
8-15 mm
2 3
1
Abbildung 16
Fig. 16
Abbildung 17
Fig. 17
Alarm
Relay 2
NC
C NO
4
5 6
A
B
C
10
