BEDIENUNGSANLEITUNG OJ‑VCH‑HMI3
3.4.2 Modbus‑Verbindung mit Rundkabel
Verkabelung in der OJ-VCH-HMI3 über die
Klemmen 1 (A), 3 (B) und 4 (GND) an die
Klemmen im OJ-DV. Weitere Informationen sind
der OJ-DV-Bedienungsanleitung zu entnehmen.
(siehe Abb. 8)
Vorsicht
Ordnungsgemäße Montage siehe Abb. 9. Verwenden
Sie den OJ-DV-Anschluss A für die Verbindung mit der
OJ-VCH-HMI3.
3.4.3 Modbus‑Verbindung mit Flachkabel
Die Modbus-Verbindung kann über den RJ12-
Anschluss an der Rückseite der OJ-VCH-HMI3
hergestellt werden. Schließen Sie das RJ12-Kabel
an den Steckverbinder der OJ-VCH-HMI3 an.
(siehe Abb. 9)

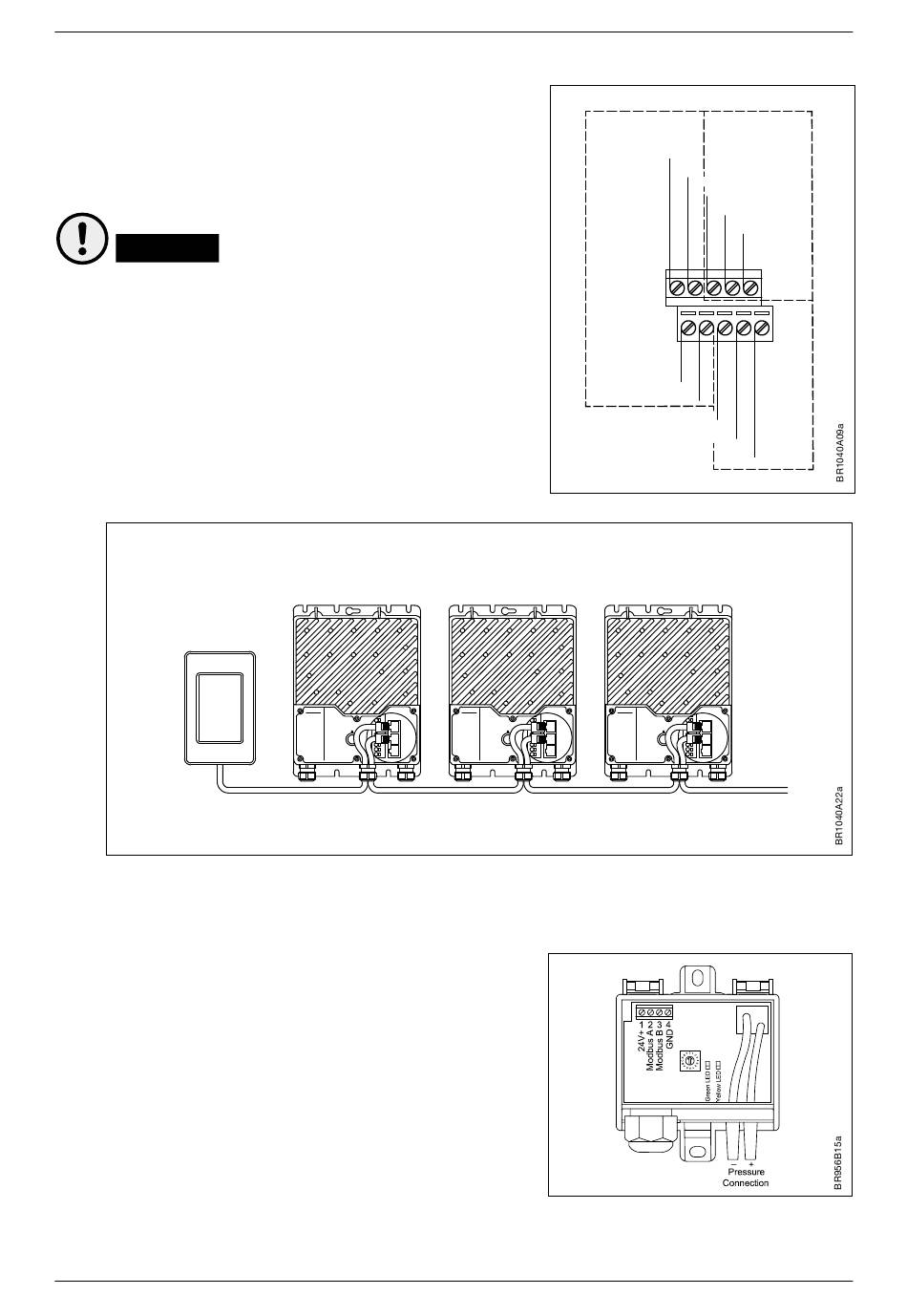

Abbildung 9
Fig. 9
(Abb. 9) Die Einrichtung der OJ-VCH-HMI3 und die Konfiguration und Überwachung der einzelnen
OJ-DVs ist oben dargestellt.
3.4.4 Druck / Luftmenge
Der PTH-6201 muss mit 24 V Gleichspannung
versorgt werden, die an die Klemmen 1 (+24 V) und
4 (GND) angeschlossen wird, siehe Abb. 10. Weitere
Informationen sind der PTH-Bedienungsanleitung zu
entnehmen.
DV2
DV1
© 2020 OJ Electronics A/S
Abbildung 8
Fig. 8
MODBUS
Bus A
Bus B
1
3 5
2
4 6
+24V in
GND
+24V out
Analog in
DV3
Abbildung 10
Fig. 10
+24V out
Digital in
GND
7
9
8 10
GND
8
