BEDIENUNGSANLEITUNG OJ‑VCH‑HMI3
2.5
Umgebung
Das OJ-VCH-HMI3 ist ausschließlich für die Verwendung in Innenräumen bei einer Umgebungs-
Betriebstemperatur von -10 °C bis +40 °C vorgesehen.
Das OJ-VCH-HMI3 verfügt über die Schutzart IP21
2.6
Zulassungen und Zertifizierungen
CE-Kennzeichnung
OJ Electronics A/S erklärt hiermit in alleiniger Verantwortung, dass das Produkt den folgenden
Richtlinien des Europäischen Parlaments entspricht:
• EMV – Elektromagnetische Verträglichkeit: 2014/35/EU
• RoHS – Gefährliche Stoffe: 2011/65/EU
Nordamerika
• Das Gehäusematerial ist von UL zugelassen.
• Nicht für die Installation im Luftstrom geregelter Ventilationssysteme vorgesehen.
• Versorgung mit 24 V Gleichspannung
3.
Installation
Vorsicht
Weisen Sie jedem DV vor Beginn der Installation eine eigene eindeutige Modbus-ID-Adresse
zwischen 1 und 88 zu; siehe 3.6 Modbus-ID.
3.1
Schritt für Schritt – Start
1. Start: Wählen Sie eine der vier Anwendungskonfigurationen; siehe 3.2 Anwendung.
2. Verkabelung: Verwenden Sie das richtige Kabel für die Kabelverbindung zwischen der
OJ-VCH-HMI3 und allen angeschlossenen Geräten; siehe 3.4 Verdrahtung.
3. Montieren Sie die OJ-VCH-HMI3 ordnungsgemäß; siehe 3.3 Montage
Gefahr
4. Schalten Sie den Stromhauptschalter ein (siehe 3.5 Strom)
5. Folgen Sie dem Startassistenten in 4.1
3.2
Anwendung
Es ist bei allen Anwendungskonfigurationen wichtig,
die empfohlenen Kabelanforderungen einzuhalten;
siehe 3.4.1 Kabelanforderungen. Alle Konfigurationen
erfordern eine Modbus-Verbindung (siehe Kapitel 3.4.2
und 3.4.3)
1. Manuelle Drehzahlregelung (Abb. 2)
• Ventilatoren werden über das HMI gestartet
• Die Drehzahl wird über das HMI eingegeben
• Ermöglicht den Betrieb aller Ventilatoren mit
konstanter Drehzahl
• Option
Ermöglicht externen Startschalter (siehe
o o
Kapitel 3.4.6)
Ermöglicht Alarmrelais (Kapitel 3.4.7 Anschluss
o o
eines Alarmrelais)

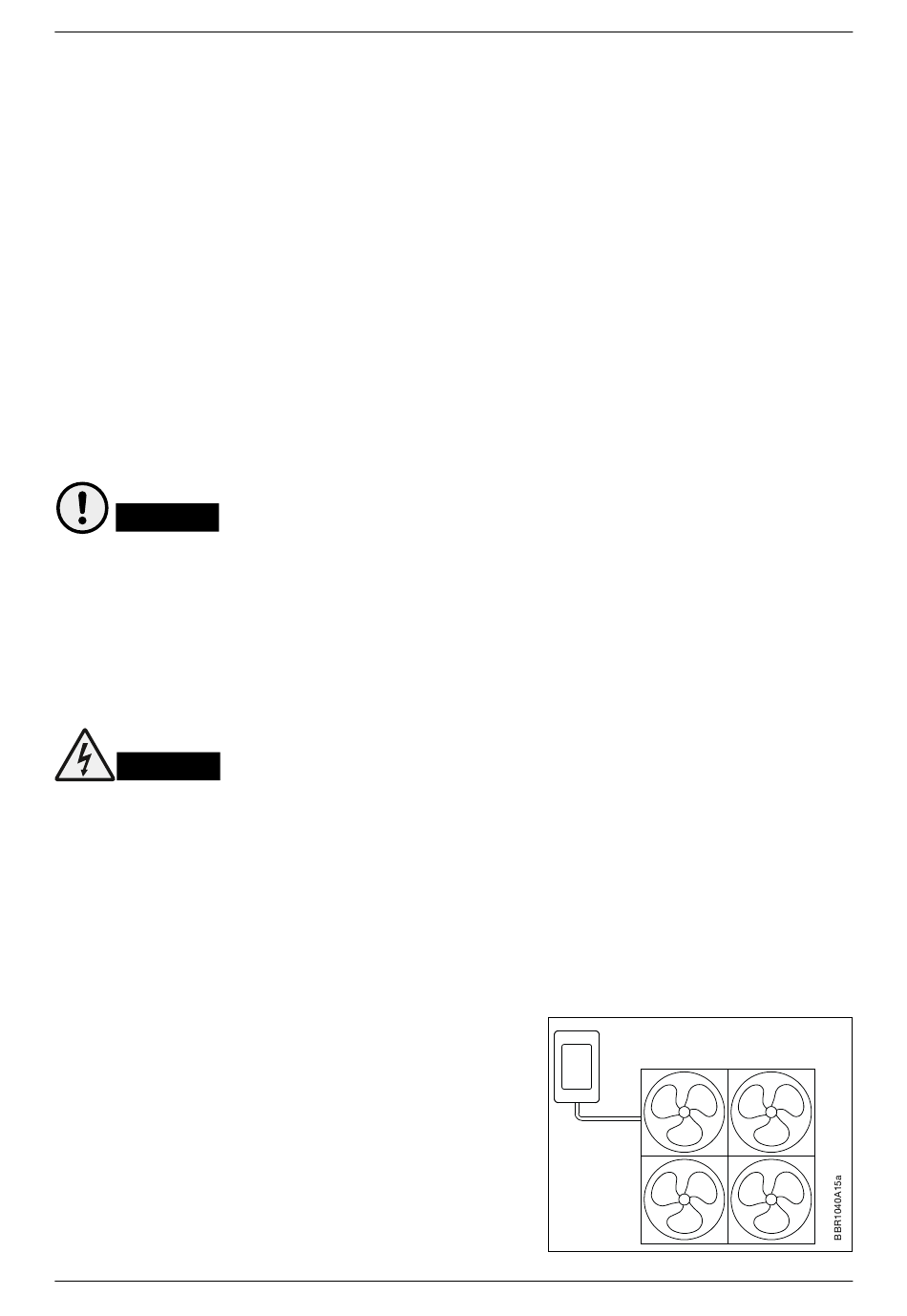

Abbildung 2
Fig. 2
© 2020 OJ Electronics A/S
Constant speed
5
