BEDIENUNGSANLEITUNG OJ‑VCH‑HMI3
3.3

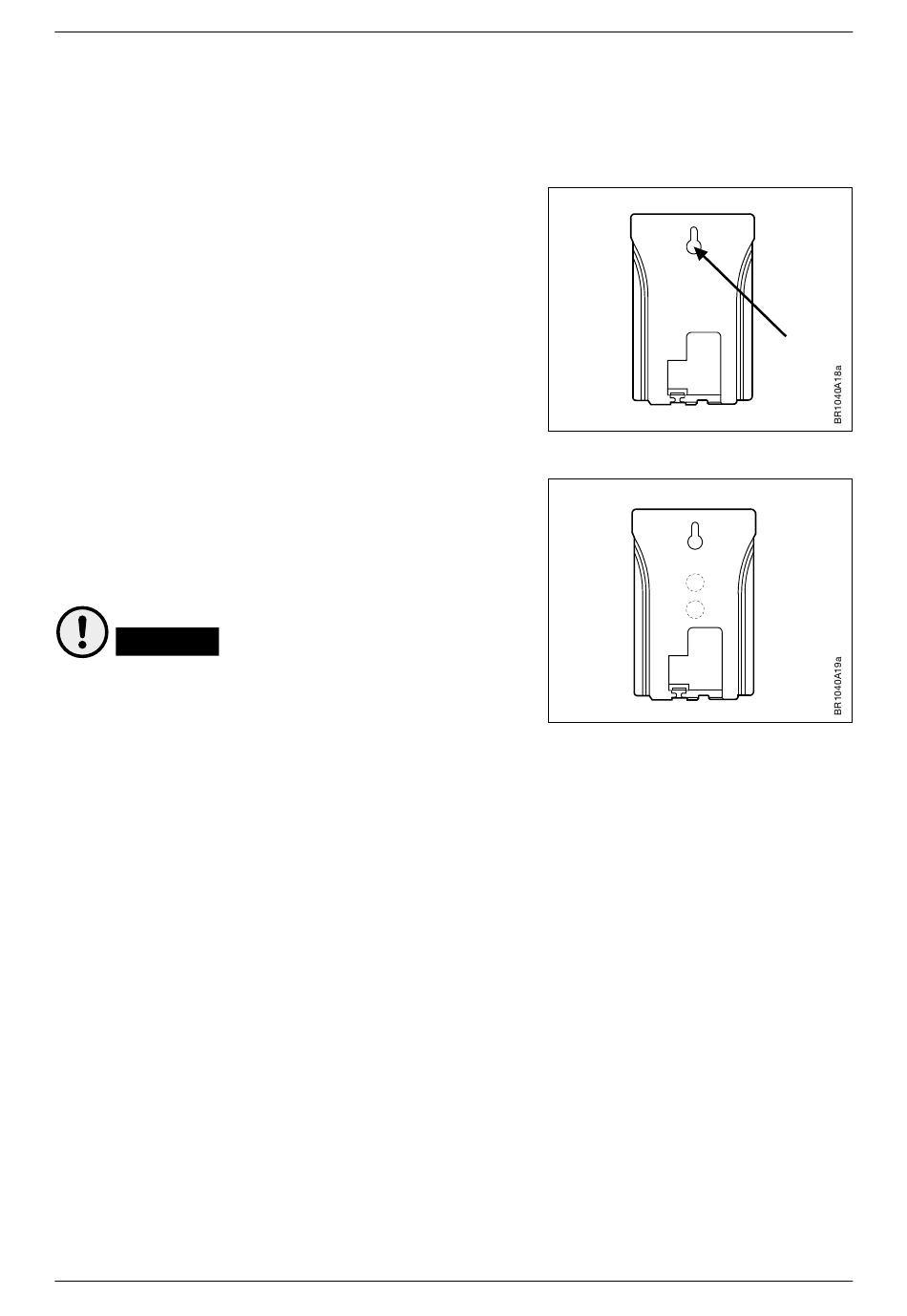

Montage
Das OJ-VCH-HMI3 kann mit einer Schraube oder
mit Magneten an einer flachen Oberfläche befestigt
werden; ordnungsgemäße Montage siehe unten.
3.3.1 Befestigung mit Schraube an einer flachen Fläche.
An der Rückseite des OJ-VCH-HMI3-Geräts
befindet sich ein schlüssellochförmiges Loch zum
Aufhängen des Geräts an einer Schraube, die in
die flache Oberfläche geschraubt ist. Verwenden
Sie eine Schraube mit einem Durchmesser von
höchstens 3,5 mm und achten Sie darauf, dass sie
nicht mehr als 9 mm aus der Oberfläche heraussteht.
(siehe Abb. 6)
3.3.2 Befestigung mit Magneten an einer flachen Fläche.
Verwenden Sie die Stoßschutzabdeckung, die zwei
Magnete enthält.
Das OJ-VCH-HMI3 kann an einer senkrechten,
flachen Metalloberfläche montiert werden.
Abb. 7)
Vorsicht
Die Oberfläche muss ölfrei sein, um eine korrekte
Montage zu erzielen
3.4
Verkabelung
Alle Kabel und Leitungen, die in der Verbindung zwischen der OJ-VCH-HMI3 und den OJ-DVs
verwendet werden, müssen den örtlichen und nationalen Vorschriften und Bestimmungen
entsprechen
3.4.1 Kabelanforderungen
Ein sechsadriges, ungeschirmtes Telekommunikationskabel mit 0,066 mm² (30 AWG) kann als
Modbus-Kabel verwendet werden. Das Kabel muss durch die M20/PG9-Verschraubungen eingeführt
werden.
Generell werden Kabeltypen mit Kupferleitern empfohlen.
Die empfohlenen Kabelabmessungen zwischen den DVs finden Sie in der DV-Bedienungsanleitung.
Abbildung 6
Abbildung 7
(siehe
© 2020 OJ Electronics A/S
Fig. 6
Fig. 7
7
