3.2
Funktionstasten
Bezeichnung
POWER
V/A/WATT
V/A
Ω
CURRENT IN
DATA HOLD
PEAK HOLD
COS φ (PF)/Hz
WATT ZERO
WATT/VA/Wh
ALARM SET
►
▲
CURRENT MODE
3.3
Schnittstelle / Schnittstellenprotokoll
Das Messgerät ist mit einer seriellen Schnittstelle zur Datenübertragung ausgerüstet. Der 3,5 mm
Anschluss befindet sich auf der Rückseite des Gerätes.
Es wird ein 16-stelliger Datenstrom übertragen, welcher vom Benutzer für verschiedene
Anwendungen genutzt werden kann.

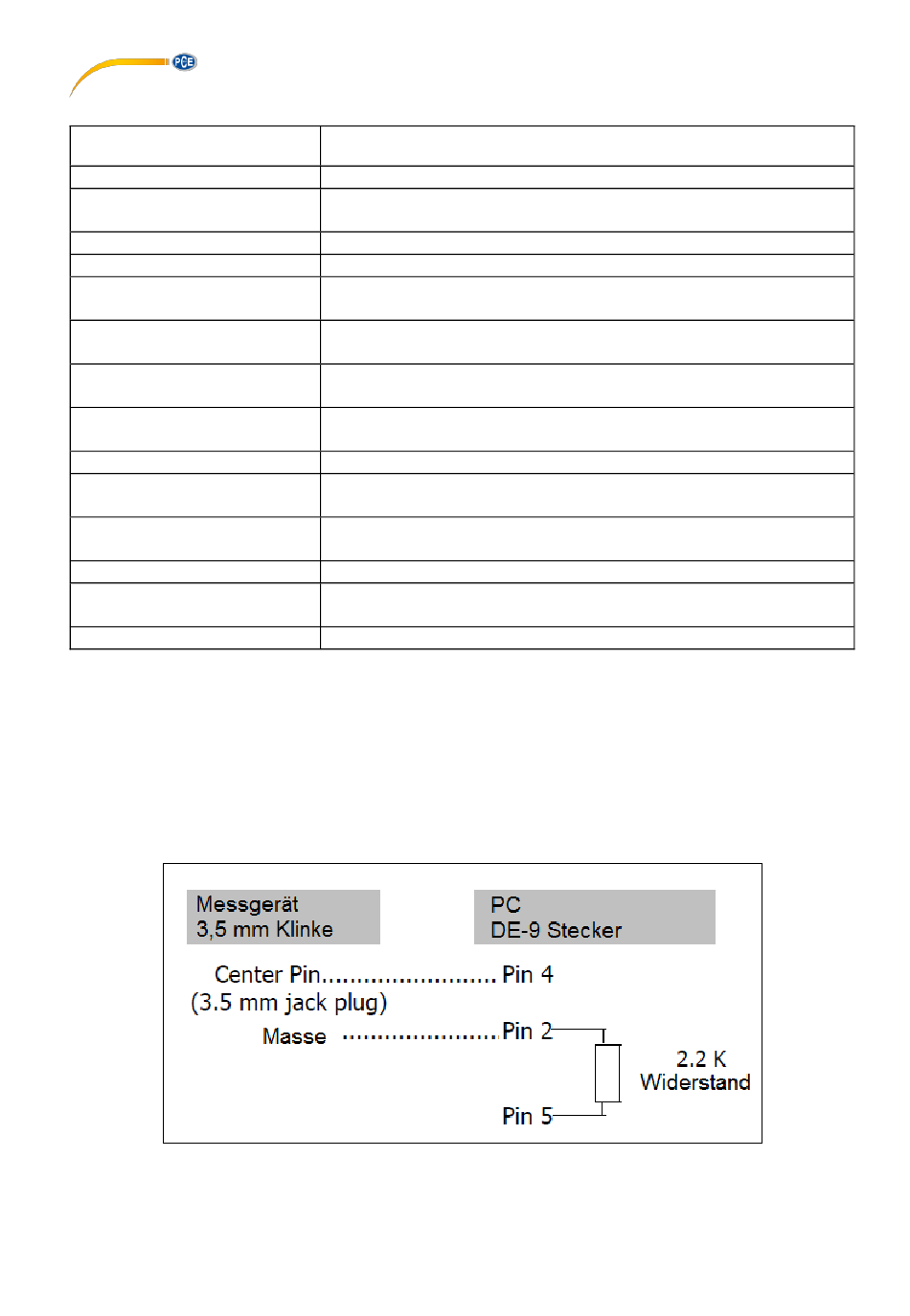

Um die Schnittstelle nutzen zu können, muss das Gerät - wie auf dem folgenden Bild zu sehen –
mit einem PC verbunden werden.
Der Datenstrom hat das folgende Format:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Funktion
Gerät ein-/ausschalten
Umschalten zwischen AC Spannungs-, Strom- und
Leistungsmessung
Umschalten zwischen DC Spannungs- und Strommessung
Widerstandsmessung
Umschalten zwischen direkter Messung und indirekter
Messung über Stromzange
Einfrieren der aktuellen Werte auf dem Display. Es erscheint
ein „Hold" Symbol.
Anzeigen der Spitzenwerte auf dem Display. Es erscheint ein
„PK.H" Symbol.
Zwischen der Anzeige des Leistungsfaktors und der Frequenz
wechseln
Display nullen (Watt-Anzeige)
Zwischen Anzeige der Wirkleistung (W), der Scheinleistung
(VA) und der elektrischen Arbeit (Wh) wechseln
Zu den Max.- bzw. Min.-Alarm-Einstellungen gelangen oder
Alarm deaktivieren
In den Alarmeinstellungen zur nächsten Ziffer wechseln
In den Alarmeinstellungen den Wert der ausgewählten Ziffer
ändern
Auswahl eines Stromwandlers
© PCE Instruments
6
