Fourreaux (En Option) - probst FVZ-UNI Betriebsanleitung

Installation
4.1.4

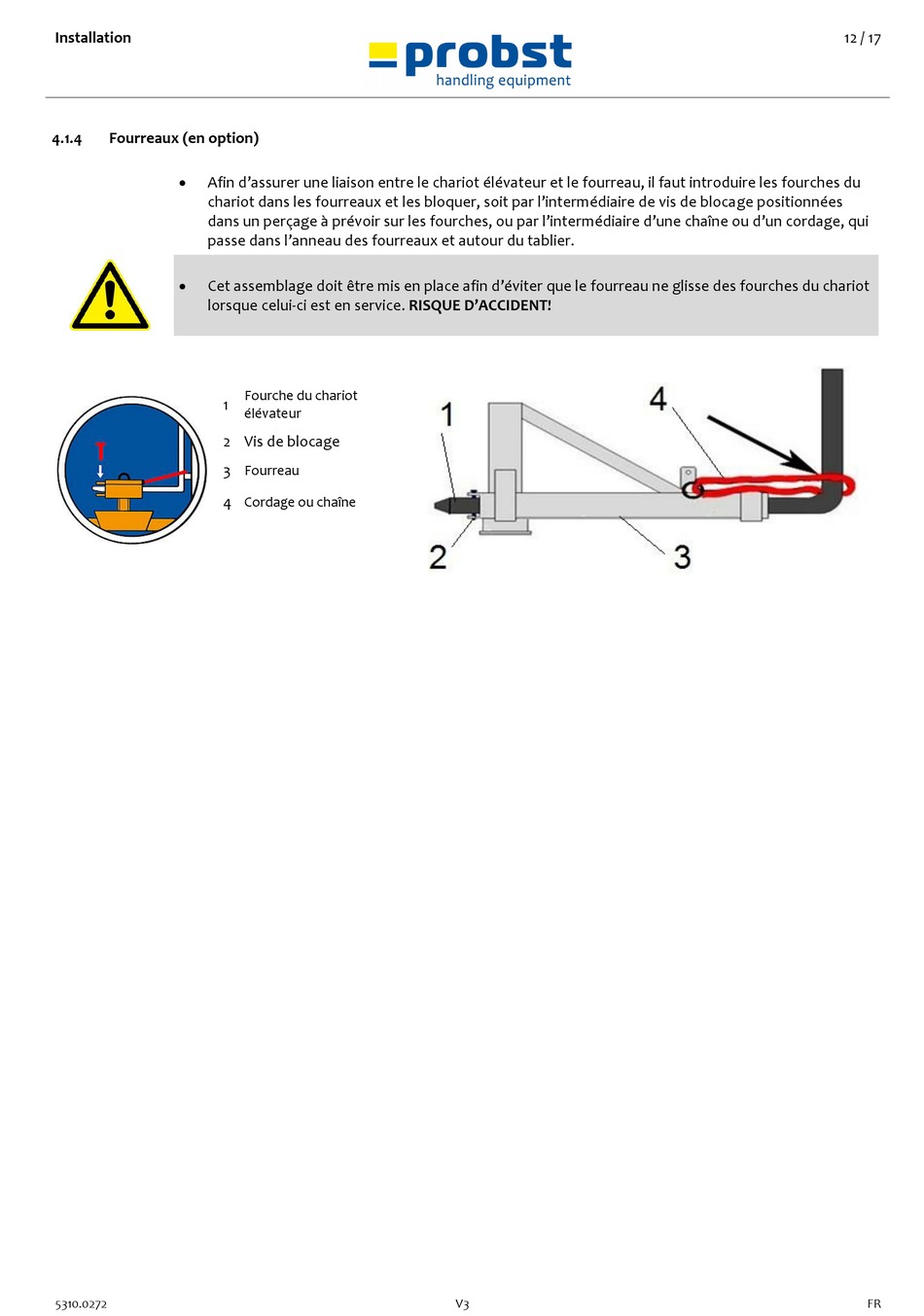

Fourreaux (en option)


Afin d'assurer une liaison entre le chariot élévateur et le fourreau, il faut introduire les fourches du
chariot dans les fourreaux et les bloquer, soit par l'intermédiaire de vis de blocage positionnées
dans un perçage à prévoir sur les fourches, ou par l'intermédiaire d'une chaîne ou d'un cordage, qui
passe dans l'anneau des fourreaux et autour du tablier.

Cet assemblage doit être mis en place afin d'éviter que le fourreau ne glisse des fourches du chariot
lorsque celui-ci est en service. RISQUE D'ACCIDENT!
1
2 Vis de blocage
3
4
5310.0272
Fourche du chariot
élévateur
Fourreau
Cordage ou chaîne
V3
12 / 17
FR
