Bedienerhandbuch
Steuerung
10 Roter NOT-AUS-Schalter
Den roten NOT-AUS-Taster in die Stellung
AUS drücken, um sämtliche Funktionen zu
deaktivieren und den Motor abzuschalten. Den
roten NOT-AUS-Taster in die Stellung EIN
ziehen, um die Maschine in Betrieb zu nehmen.
11 Proportionaler zweiachsiger Schalthebel für
Fahr- und Lenkfunktionen ODER Proportionaler
Fahrhebel und Lenkungs-Wippschalter.
Den Schalthebel in die durch den blauen
Pfeil auf dem Steuerpult angezeigte Richtung
bewegen, um den Vorwärtsgang zu wählen.
Den Schalthebel in die durch den gelben
Pfeil angezeigte Richtung bewegen, um den
Rückwärtsgang zu wählen. Den Schalthebel
in die durch das blaue Dreieck angezeigte
Richtung bewegen, um die Räder nach links zu
lenken. Den Schalthebel in die durch das gelbe
Dreieck angezeigte Richtung bewegen, um die
Räder nach rechts zu lenken.
ODER
Den Schalthebel in die durch den blauen
Pfeil auf dem Steuerpult angezeigte Richtung
bewegen, um den Vorwärtsgang zu wählen.
Den Schalthebel in die durch den gelben
Pfeil angezeigte Richtung bewegen, um den
Rückwärtsgang zu wählen. Die linke Seite
des Wippschalters drücken, um die Räder
nach links zu lenken. Die rechte Seite des
Wippschalters drücken, um die Räder nach
rechts zu lenken.
12 Kontrollleuchte "Fahrt gesperrt"
Das Aufleuchten der Kontrollleuchte zeigt an,
dass sich der Ausleger gerade über eines der
nicht lenkbaren Räder hinausbewegt hat und
die Fahrfunktion gesperrt wurde.
30
13 Schalter "Freigabe Fahrtfunktion"
Wenn die Kontrollleuchte "Fahrt gesperrt"
leuchtet, den Schalter zur Freigabe der
Fahrtfunktion an einer der beiden Seiten
betätigt halten und gleichzeitig den
Fahrschalthebel langsam aus der Mittelstellung
bewegen, um die Maschine zu bewegen.
Denken Sie daran, dass die Maschine
entgegen der Richtung fahren kann, in die die
Fahr- und Lenksteuerung bewegt wird.
14 Wahlschalter Fahrtgeschwindigkeit
Symbol Maschine auf Neigungsstrecke:
niedrige Langsame Betriebsart für Neigungen
Symbol Maschine auf waagerechtem
Untergrund: Schnelle Betriebsart für hohe
Fahrgeschwindigkeit
15 Kontrollleuchte "Maschine nicht waagerecht"
Die Kontrollleuchte "Maschine nicht
waagerecht" beginnt zu leuchten, wenn der
Neigungsalarm ausgelöst wird.

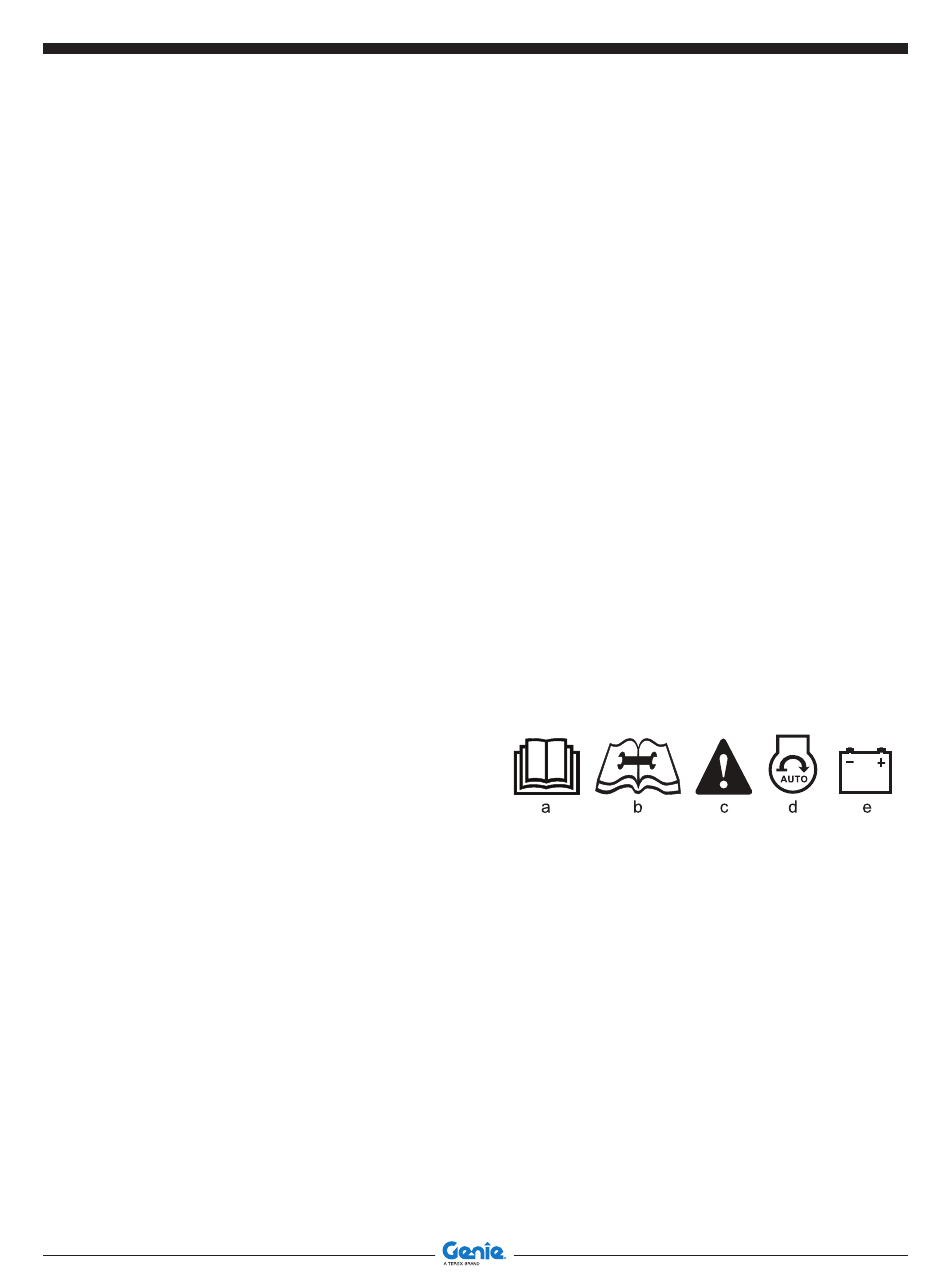

16 LCD-Display
a Siehe Bedienungsanleitung
b Wartung anfordern
c Gefahr
d Hybridmodus
e Gleichstrommodus
17 Kontrollleuchte "Überladung Arbeitsbühne"
Die blinkende Kontrollleuchte zeigt an, dass
die Arbeitsbühne überlastet ist und keine
Funktionen ausgeführt werden können.
Das überschüssige Gewicht aus der Bühne
entfernen, bis die Kontrollleuchte erlischt.
Z
-45 FE • Z
-45 DC
®
®
Erste Ausgabe • Erster Druck
Code 1294784GRGT
