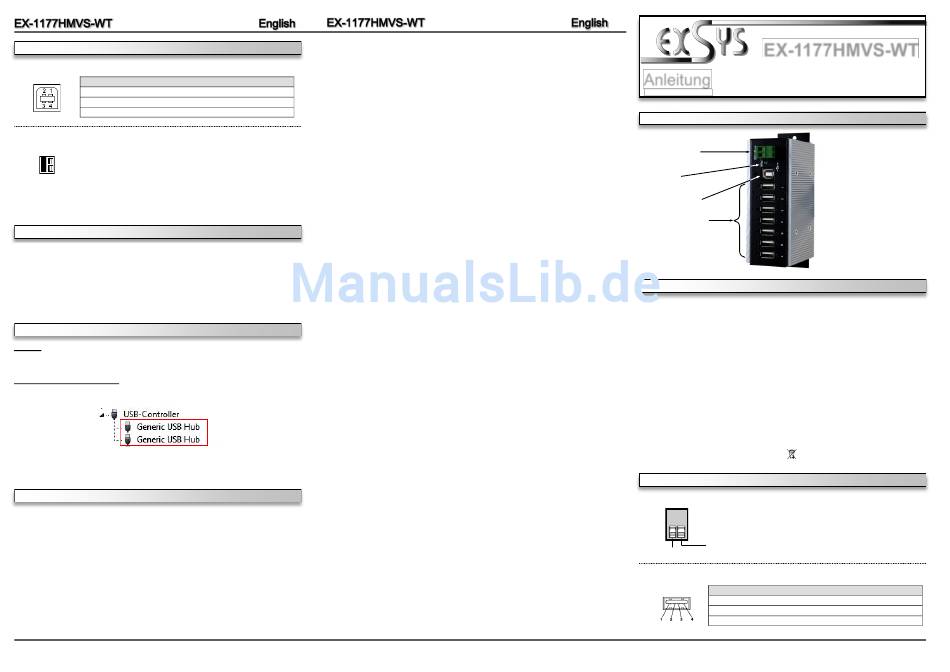

Exsys EX-1177HMVS-WT Anleitung

JUMPER SETTING & CONNECTORS
USB 2.0 B-Port:
USB 2.0 B-Port
Pin Signal
1 VCC
2 DATA-
JP1:
T U
T = Power via Terminal block Power Supply 7V - 48V (Default)
U = Power via USB Bus 5V
If you want to change the jumper and if you want to change the power mode to USB bus power,
please see to the attached fact sheet.
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1177HMVS-WT. Please refer your computer's reference manual whenever in
doubt.
1. Connect the USB cable to the USB B-Port at the Hub.
2. Connect the power supply to the Terminal Block Connector at the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
5
Pin Signal
3 DATA+
4 GND
Anleitung
Vers. 1.0 / 11.11.15
AUFBAU
7-48V Terminal
Block für optionales
externes Netzteil
Betriebs LED
1x USB 2.0 Up-
stream B-Buchse
7x USB 2.0
Downstream A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN

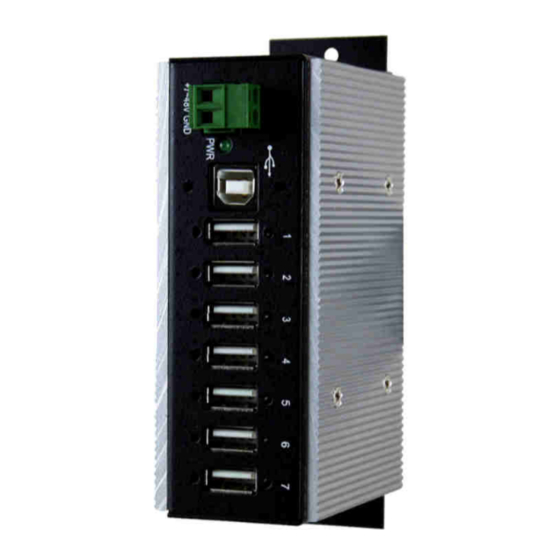

Die EX-1177HMVS-WT ist ein USB 2.0 HUB für bis zu 7 Endgeräte. Er ist mit 7 Ports für Endgerä-
te und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von
1.1 bis 2.0. Durch die Stromversorgung über den Terminal Block werden an jedem Port die vollen
500mA zur Verfügung gestellt. Der serielle USB 2.0 Bus unterstützt optimal die Leistung des
schnellen NEC Chipsatz. Die EX-1177HMVS-WT gewährleistet so eine sichere Datenübertragung
und exzellente Performance von bis zu 480Mbit/s. Er unterstützt den Self Powered und Bus
Powered Modus. Die EX-1177HMVS-WT unterstützt einen Einsatz im Temperaturbereich von
-40°C ~ 85°C und eignet sich somit ideal zum Einsatz in extrem Temperatur abhängigen Berei-
chen. Zusätzlich ist die EX-1177HMVS-WT mit einem USB Power Überspannungsschutz für
jeden USB Port ausgestattet. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzu-
stellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems auto-
matisch vorgenommen werden. Die EX-1177HMVS-WT unterstützt die Norm IP30. Im Lieferum-
fang ist das DIN-RAIL Kit für die Installation auf eine Trägerschiene enthalten. Das DIN-RAIL Kit
wird mit vier Schrauben auf der Rückseite der EX-1177HMVS-WT festgeschraubt.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
+7V ~ 48V Terminal Block:
USB 2.0 A-Buchse:
6
EX-1177HMVS-WT
USB 1.1 & 2.0
Alle Betriebssysteme
7x USB A-Buchse, 1x USB B-Buchse, 1x Terminal Block 7V~48V
EX-1177HMVS-WT, Anleitung, USB Kabel, DIN-RAIL Kit
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
Bitte achten Sie darauf das JP1 auf T gesteckt ist!
(Werkseinstellung)
Bitte auf die richtige Polarität achten!
Achtung! Netzteil nie eingeschaltet mit dem
Terminal Block der EX-1177HMVS-WT verbinden!
GND (Ground)
+7V ~ 48V
USB 2.0 A-Buchse
Pin Signal Pin
1 VCC 3
2 DATA- 4
1
Signal
DATA+
GND
