3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 2.0 B-Buchse:

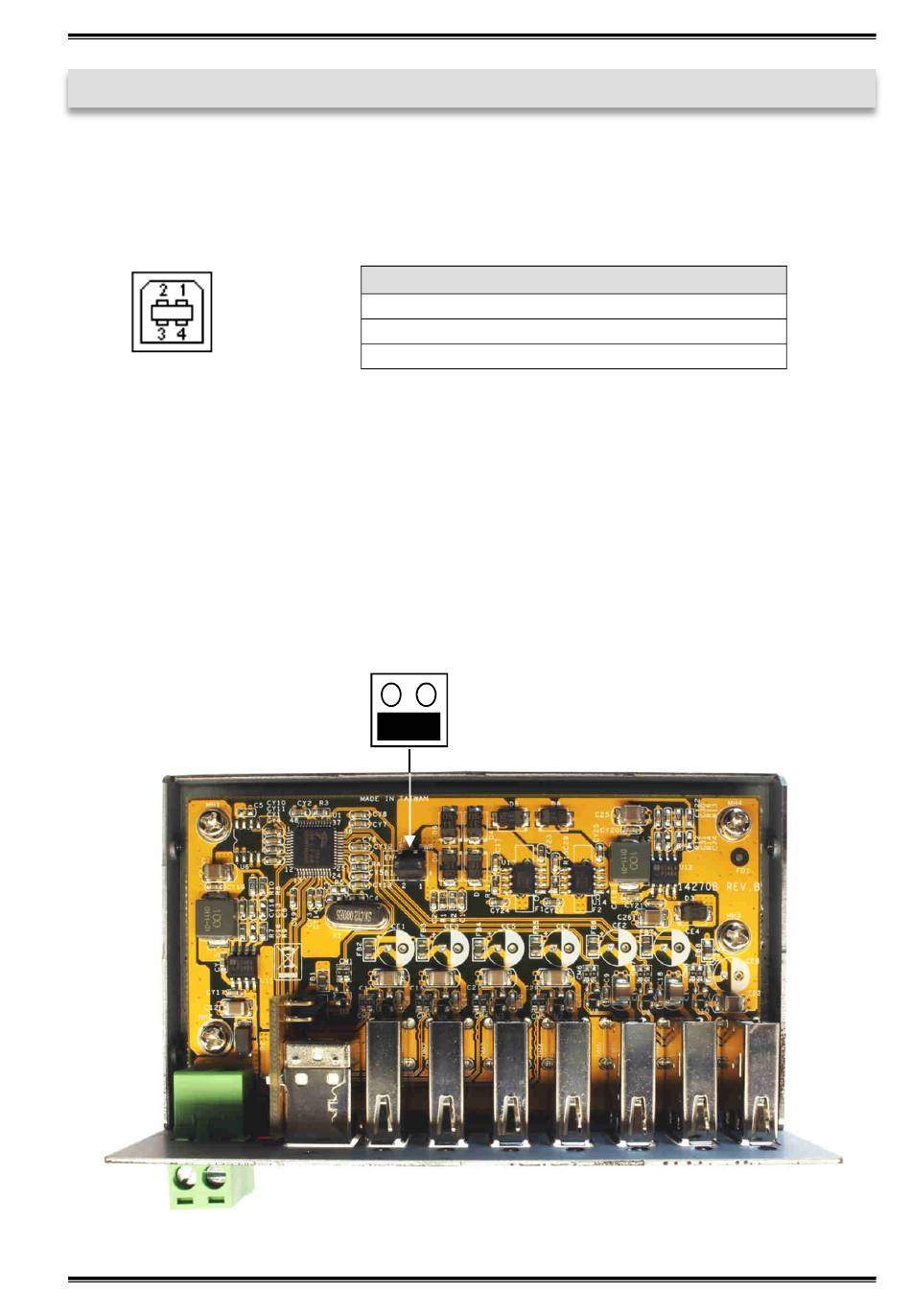

3.3 Jumper Einstellungen

Die EX-1177HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber
die Möglichkeit die EX-1177HMVS mit Bus-Power zu versorgen. Dafür müssen Sie zu
erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müssen Sie den
Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfolgende Abbil-
dung.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin Signal
1 VCC
2 DATA-
JP1
ENA
DIS
5
Pin Signal
3 DATA+
4 GND
