EX-1185HMVS-WT

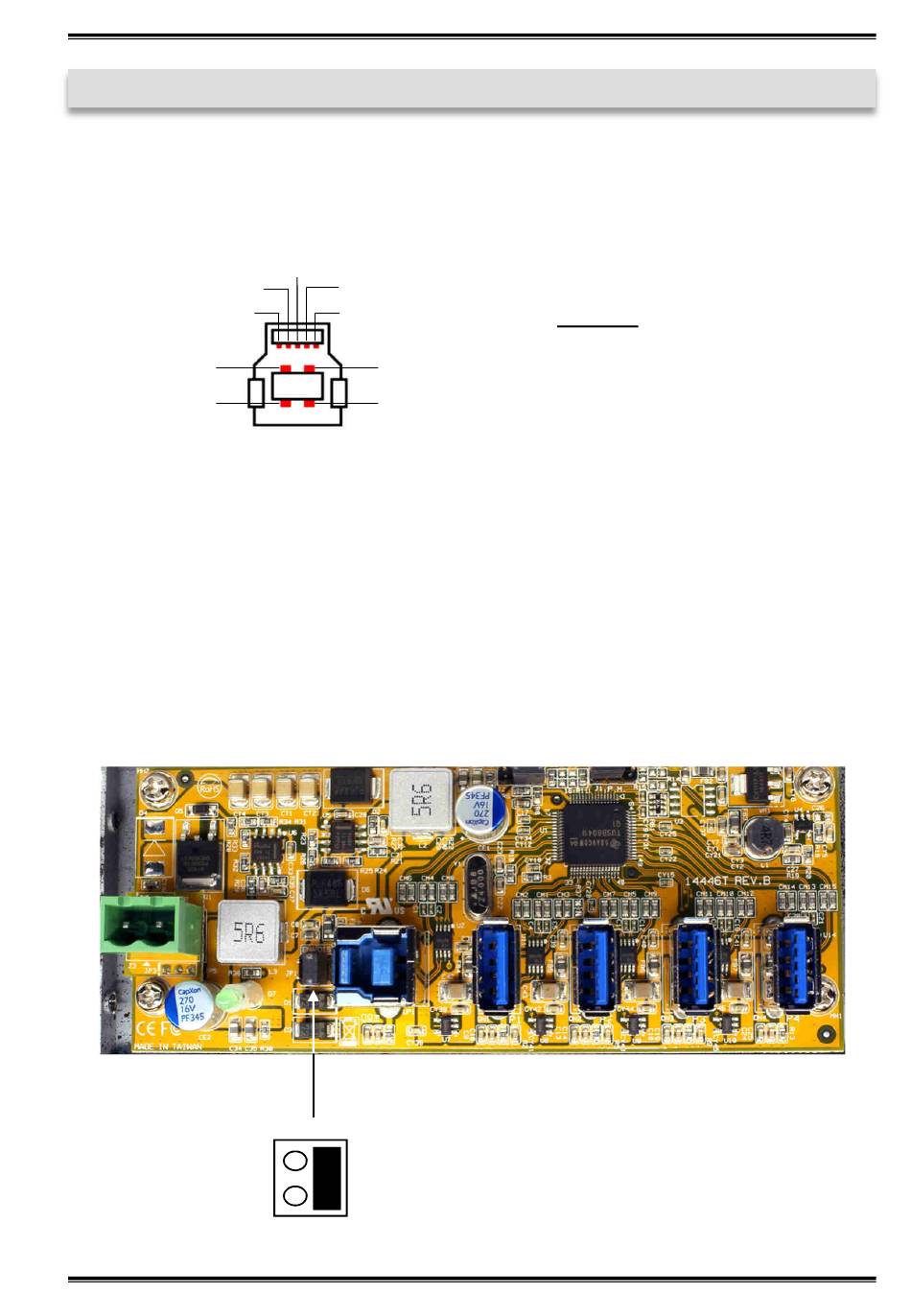

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
3.3 Jumper Einstellungen
Die EX-1185HMVS-WT wird mit der Einstellung Self-Power ausgeliefert. Sie haben
aber die Möglichkeit die EX-1185HMVS-WT mit Bus-Power zu versorgen. Dafür müs-
sen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müs-
sen Sie den Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfol-
gende Abbildung.
Achtung! Den Jumper J1 und J2 bitte nicht umsetzen, da diese ausschließlich von der
Produktion zu Testzwecken verwendet wird!
JP1
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
ENA DIS
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
5
Deutsch
