J. Schwertschutzabdeckung:
Abdeckvorrichtung der Kettensäge auf
dem Führungsschwert, die während
Bewegung, Transport oder Einlagerung
der Maschine zu verwenden ist.
K. Batterie: Vorrichtung, die dem Werkzeug
Strom liefert. Ihre Eigenschaften und
Gebrauchsvorschriften sind in einem
spezifischen Handbuch beschrieben.
L. Batterieladegerät: Vorrichtung, die man
für das Aufladen der Batterie verwendet.
4. MONTAGE
Die zu befolgenden
Sicherheitsnormen werden in Kap. 2
beschrieben. Diese Angaben müssen sehr
genau berücksichtigt werden, um schwere
Gefahren und Risiken zu vermeiden.
Aus Gründen der Lagerung und des Transports
können einige Bauteile der Maschine nicht in
der Fabrik eingebaut werden, sondern müssen
nach Entfernung der Verpackung nach den
folgenden Anweisungen montiert werden.
Auspacken und Montage müssen
auf einer flachen und festen Oberfläche
vorgenommen werden. Dabei ist genügend
Platz für die Bewegung der Maschine und
Verpackungen notwendig. Es müssen
immer geeignete Werkzeuge verwendet
werden. Die Maschine nicht verwenden,
bevor die Anweisungen des Abschnitts
"MONTAGE" ausgeführt wurden.
4.1 MONTAGE DER BAUTEILE
In der Verpackung sind die
Montagebauteile enthalten.
4.1.1
Auspackvorgang
1. Die Verpackung vorsichtig öffnen. Dabei
darauf achten, keine Bauteile zu verlieren.
2. Die im Karton enthaltenen
Unterlagen einschließlich dieser
Gebrauchsanweisung durchlesen.
3. Alle losen Komponenten aus
dem Karton nehmen.
4. Die Maschine aus dem Karton entnehmen.
5. Den Karton und die Verpackungen
unter Beachtung der örtlichen
Vorschriften entsorgen.
4.2 MONTAGE VON FÜHRUNGSSCHWERT
UND ZAHNKETTE
Tragen Sie immer feste
Arbeitshandschuhe, wenn Sie an
Schwert und Kette arbeiten. Arbeiten
Sie bei der Montage des Schwerts und
der Kette mit höchster Sorgfalt, um die
Sicherheit und Effizienz der Maschine
nicht zu beeinträchtigen. Wenden Sie
sich im Zweifelsfall an Ihren Händler.
Alle Arbeitsschritte ausführen,
nachdem die Batterie entfernt wurde.
1. Schrauben Sie den Drehkopf auf (Abb.
3.A) um das Kettengehäuse zu entfernen
(Abb. 3.B), um Zugang zum Kettenrad
und zum Schwertsitz zu haben.
2. Das Schwert montieren (Abb. 4.A),
indem die Stiftschraube (Abb. 4.B)
in die Nut eingeführt wird (Abb. 4.C)
und es in Richtung des oberen Teils
des Maschinenkörpers drücken.
3. Die Kette um das Kettenrad (Abb. 5.A)
und entlang des Führungsschwerts
führen. Hierbei die Laufrichtung
beachten (Abb. 5.B).
Wenn die Schwertspitze mit einem
Umlenkstern ausgestattet ist, sicherstellen,
dass die Zugglieder der Kette sich korrekt
in die Ritzelräume einfügen (Abb. 6.).
4. Überprüfen, dass der Stift des
Kettenspanners (Abb. 5.C) korrekt in
das entsprechende Loch des Schwerts
eingeführt ist. Andernfalls in geeigneter
Weise auf dem Drehknopf des
Kettenspanners einwirken (Abb. 5.D),
bis der Stift vollkommen eingeführt ist.
5. Das Gehäuse wieder montieren, ohne
den Drehknopf vollständig anzuziehen.
6. In geeigneter Weise auf den Drehknopf
des Kettenspanners einwirken (Abb.
5.D), bis die korrekte Spannung
der Kette erreicht ist (Abb. 7).
7. Das Schwert anheben und schrauben
Sie den Drehkopf (Abb. 8.A).
4.2.1 Kontrolle der Kettenspannung
Die Spannung der Kette prüfen.
Die Spannung ist richtig, wenn sich
die Zugglieder beim Anheben der
Kette in der Mitte des Schwerts nicht
aus der Führung lösen (Abb. 7).
DE - 9

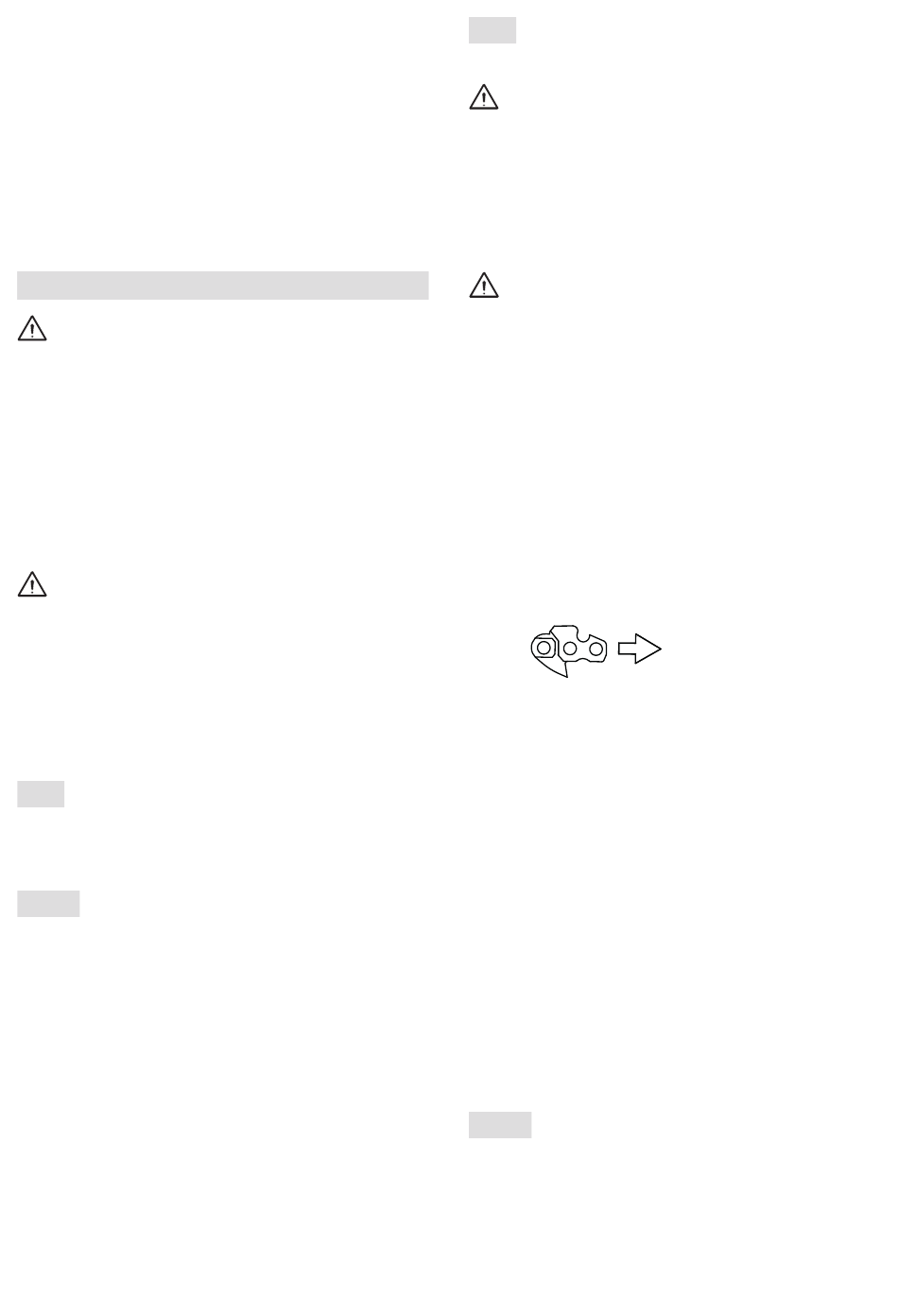

Laufrichtung
der Kette
