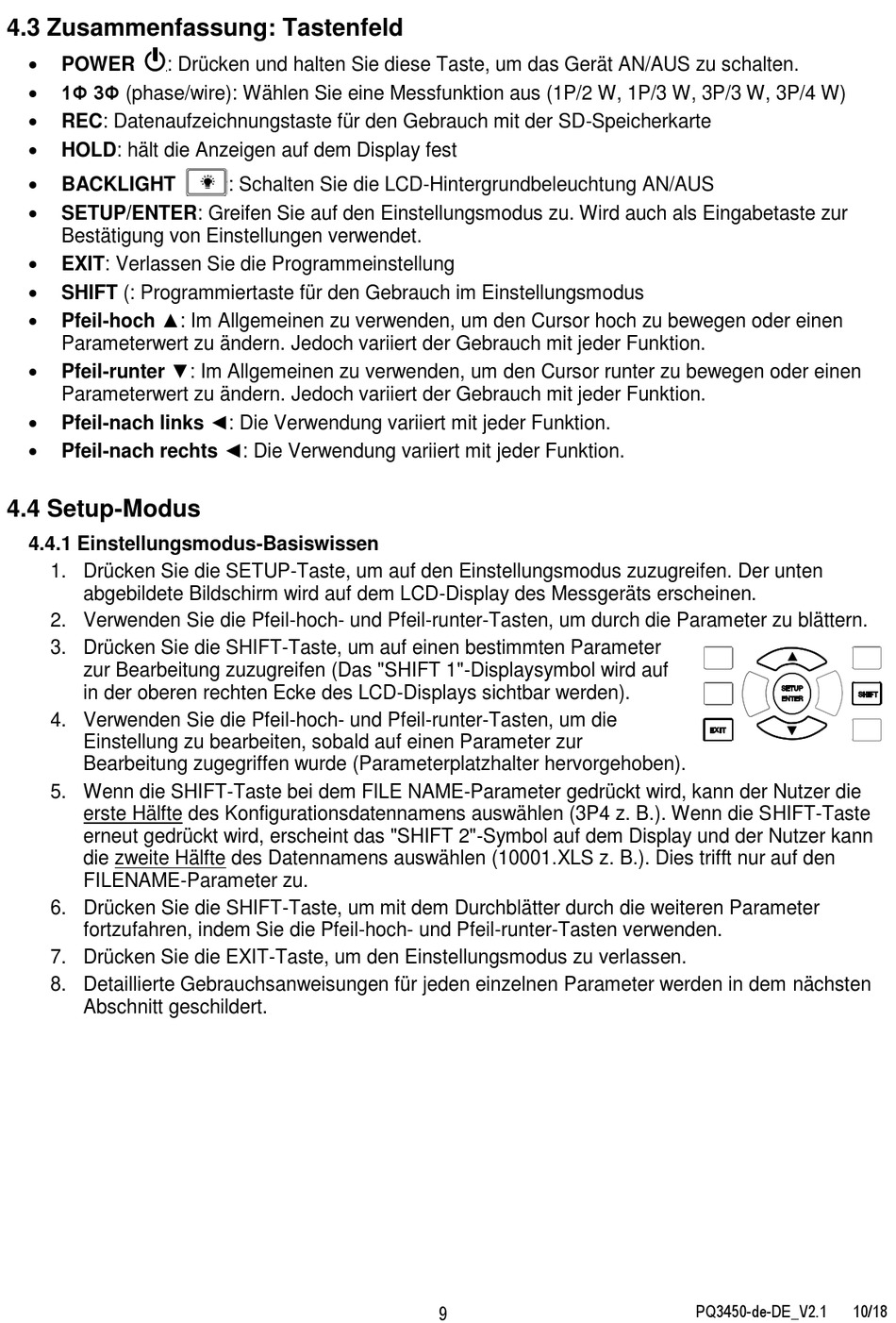

4.3 Zusammenfassung: Tastenfeld


POWER : Drücken und halten Sie diese Taste, um das Gerät AN/AUS zu schalten.

1Φ 3Φ (phase/wire): Wählen Sie eine Messfunktion aus (1P/2 W, 1P/3 W, 3P/3 W, 3P/4 W)

REC: Datenaufzeichnungstaste für den Gebrauch mit der SD-Speicherkarte

HOLD: hält die Anzeigen auf dem Display fest

BACKLIGHT

SETUP/ENTER: Greifen Sie auf den Einstellungsmodus zu. Wird auch als Eingabetaste zur
Bestätigung von Einstellungen verwendet.

EXIT: Verlassen Sie die Programmeinstellung

SHIFT (: Programmiertaste für den Gebrauch im Einstellungsmodus

Pfeil-hoch ▲: Im Allgemeinen zu verwenden, um den Cursor hoch zu bewegen oder einen
Parameterwert zu ändern. Jedoch variiert der Gebrauch mit jeder Funktion.

Pfeil-runter ▼: Im Allgemeinen zu verwenden, um den Cursor runter zu bewegen oder einen
Parameterwert zu ändern. Jedoch variiert der Gebrauch mit jeder Funktion.

Pfeil-nach links ◄: Die Verwendung variiert mit jeder Funktion.

Pfeil-nach rechts ◄: Die Verwendung variiert mit jeder Funktion.

4.4 Setup-Modus

4.4.1 Einstellungsmodus-Basiswissen

1. Drücken Sie die SETUP-Taste, um auf den Einstellungsmodus zuzugreifen. Der unten
abgebildete Bildschirm wird auf dem LCD-Display des Messgeräts erscheinen.
2. Verwenden Sie die Pfeil-hoch- und Pfeil-runter-Tasten, um durch die Parameter zu blättern.
3. Drücken Sie die SHIFT-Taste, um auf einen bestimmten Parameter
zur Bearbeitung zuzugreifen (Das "SHIFT 1"-Displaysymbol wird auf
in der oberen rechten Ecke des LCD-Displays sichtbar werden).
4. Verwenden Sie die Pfeil-hoch- und Pfeil-runter-Tasten, um die
Einstellung zu bearbeiten, sobald auf einen Parameter zur
Bearbeitung zugegriffen wurde (Parameterplatzhalter hervorgehoben).
5. Wenn die SHIFT-Taste bei dem FILE NAME-Parameter gedrückt wird, kann der Nutzer die
erste Hälfte des Konfigurationsdatennamens auswählen (3P4 z. B.). Wenn die SHIFT-Taste
erneut gedrückt wird, erscheint das "SHIFT 2"-Symbol auf dem Display und der Nutzer kann
die zweite Hälfte des Datennamens auswählen (10001.XLS z. B.). Dies trifft nur auf den
FILENAME-Parameter zu.
6. Drücken Sie die SHIFT-Taste, um mit dem Durchblätter durch die weiteren Parameter
fortzufahren, indem Sie die Pfeil-hoch- und Pfeil-runter-Tasten verwenden.
7. Drücken Sie die EXIT-Taste, um den Einstellungsmodus zu verlassen.
8. Detaillierte Gebrauchsanweisungen für jeden einzelnen Parameter werden in dem nächsten
Abschnitt geschildert.
: Schalten Sie die LCD-Hintergrundbeleuchtung AN/AUS
9
PQ3450-de-DE_V2.1 10/18
