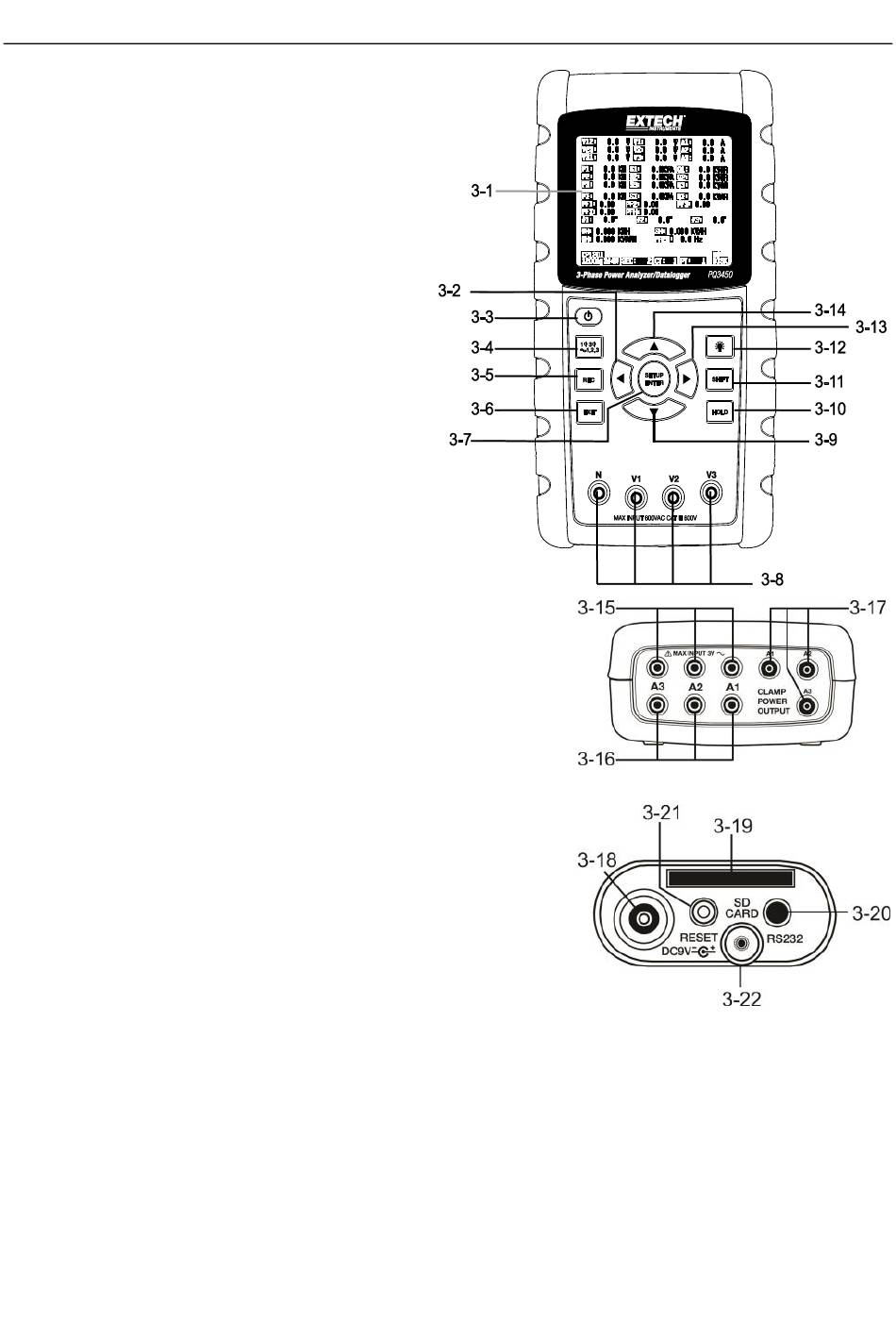

Messgerätebeschreibung
Messgerätvorderseite
3-1 LCD-Display
3-2 ◄ Pfeil-nach links
3-3 Ein- und Ausschalten des Geräts
3-4 Phasen- / Leitungseinstellung
3-5 REC Datenloggerspeicher
3-6 Ausgang-Taste
3-7 Einstellungs-/Eingabetaste
3-8 Messungseingangsstellen
3-9 ▼ Pfeil-runter
3-10 HOLD (Display anhalten)
3-11 Wechsel-Taste
3-12 Display-Hintergrundbeleuchtung AN-AUS
3-13 ► Pfeil-nach rechts
3-14 ▲ Pfeil-hoch
Messgerätoberseite
3-15 positive Klemmen-Eingangsbuchsen
3-16 negative Klemmen-Eingangsbuchsen
3-17 Klemmenstromkabelverbindungen
Rechte Seite des Messgeräts
3-18 9 V-Stromadapterbuchse
3-19 SD-Kartenschlitz
3-20 RS232 PC-Schnittstelle
3-21 Reset-Taste
3-22 Schraubverschluss für Schutzkappe
Hinweis: Das Batteriefach und der Standfuß befinden sich auf der Rückseite des Geräts.
