Verwendung Des Handsaugschlauches (Optional) - Egholm City Ranger 3070 Betriebsanleitung

2.6 Verwendung des
Handsaugschlauches (optional)
Vorbereitung für den Einsatz
1. Den Fahrtrichtungsschalter in die Parkposition
stellen. (Abbildung 1)
2. Die Aktivierung des Handsaugschlauches
durch Drücken der manuellen Start-Taste
einschalten. (Dabei sicherstellen, dass das
Kehrgutbehälter-Tool ausgewählt ist.) Dann die
Taste „Manueller Arbeitsmodus" drücken und für
mindestens 3 Sek. gedrückt halten (Abbildung 1)
3. Auf dem Bildschirm für den manuellen
Arbeitsmodus überprüfen, ob der
Handsaugschlauch ausgewählt ist. Wenn nicht,
die Taste für den Handsaugschlauch auswählen.
(Abbildung 2)
4. Den Wechselhebel so drehen, sodass
sich der Hebel auf dem Symbol für den
Handsaugschlauch befindet. (Abbildung 3)
5. Öffnen Sie die hintere Abdeckung. Drücken
Sie den Verriegelungsclip und Ziehen Sie den
Vakuumschlauch heraus. (Picture 4)
6. Mittels verschiedener
Rastereinstellmöglichkeiten den Handgriff in eine
bequeme Arbeitsposition bringn. (Abbildung 5)
Betriebsanleitung Kehr-Sauggerät City Ranger 3070
Betriebsanleitung

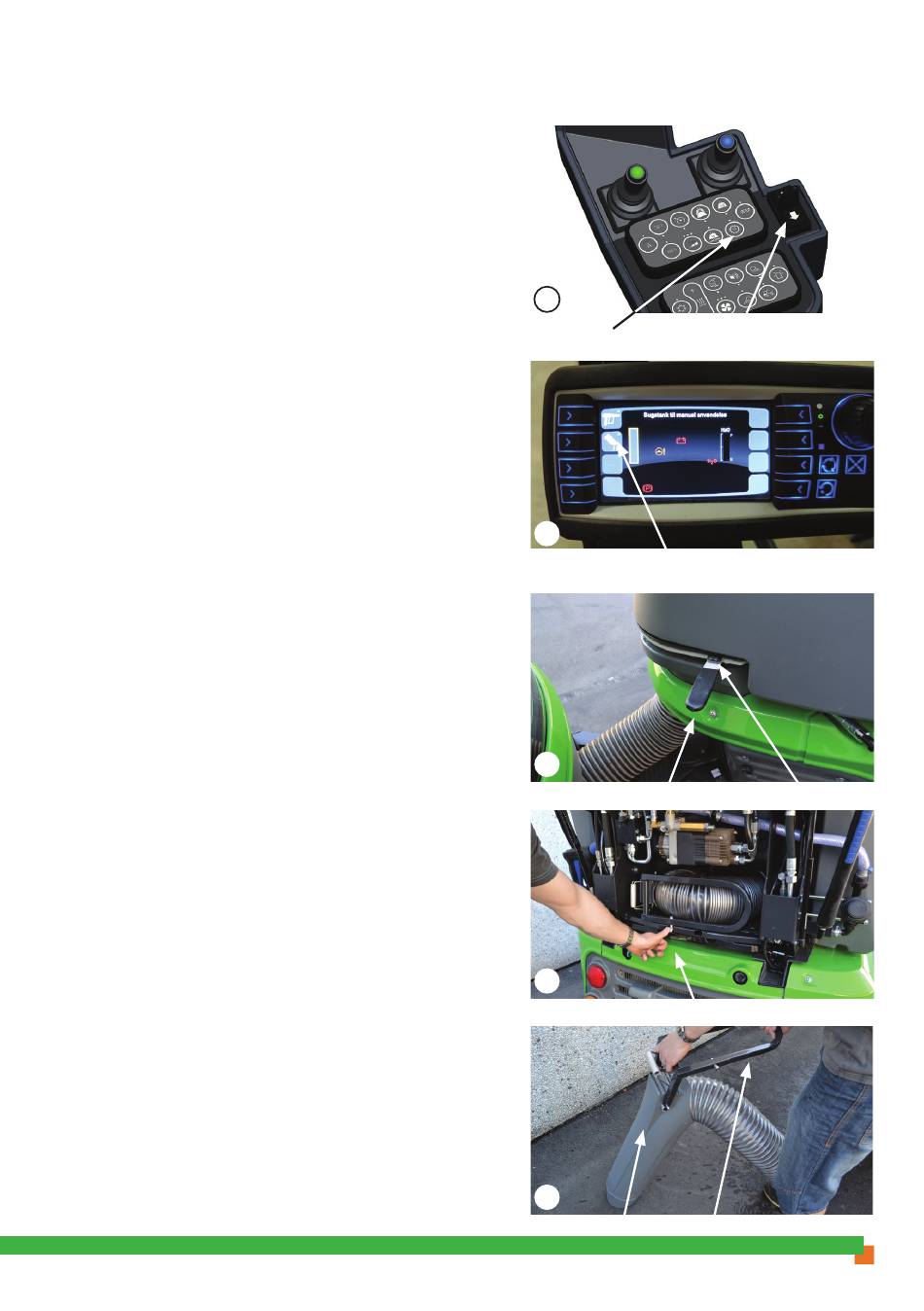

1
Fahrtrichtungsschalter in Parkposition
Die Taste für den manuelle Arbeitsmodus mindestens
3 Sek. gedrückt halten
2
Externer Saugmodus
Hauptbildschirm für manuellen Arbeitsmodus
3
Wechselhebel
4
Verschlussklemme durch Drücken lösen
5
Saugmund Griff
Anzeigensymbol
19
