MODULO MONITOR
XV/200 (XVC/200) CON MÓDULO
MANOS LIBRES XC/221
Comprobar que el dispositivo de
bloqueo está colocado hacia la
izquierda
(fig. 6).
Introducir el módulo monitor en el
soporte de pared XKP/200 y aco-
plarlo a dicho soporte con un movi-
miento hacia abajo (fig. 6).
Para evitar caídas del módulo a
causa de golpes accidentales, blo-
quearlo en el soporte desplazando
hacia la derecha el dispositivo de
bloqueo (fig. 6).
Introducir el cable de conexión del
módulo monitor a través de la venta-
nilla de la base del módulo teléfono
(fig. 7).
Introducir la base en el soporte
XKP/85 y acoplarla a dicho soporte
con un movimiento hacia abajo (fig. 7).
Bloquear la base mediante lo tornillo
que se entrega junto al aparato y
realizar la conexión entre los módu-
los (fig. 8).
Montar el mueble del módulo teléfo-
12
no y aplicar las dos bandas (fig. 9,
10 y 11).
• Dimensiones: 239x224x74 mm.
FUNCIÓN DE LOS BORNES
Soporte XKP/200
3
señal de vídeo
4
pantalla de s. vídeo
Si la línea no continúa, conectar una
resistencia de 75Ω (violeta-verde-
negro-oro) entre los bornes 3 y 4.
3
s. de vídeo positiva
4
s. de vídeo negativa
Si la línea no continúa, conectar las
dos resistencias de 56Ω (verde-azul-
negro-oro) entre los conectores 3-5 y
4-5.
5
– 14 ÷ 17,5 V alimentación
6
+ derivado interno
7
entrada de la llamada desde la
placa exterior
8
audio desde la placa exterior
9
audio a la placa exterior
20 entrada de la llamada desde el
rellano
E
habilitación derivado interno
Módulo mano libres XC/221
5
7
8
bornes no utilizados
9
20
•
pulsador para servicios
•
auxiliares (24 V 50 mA máx.)
Función de los puentes SW1
y SW2 (XKP/200)
El soporte XKP/200 se entrega con
los puentes insertados (ON).
Su función y colocación está indica-
da en los equipos donde es necesa-
ria su utilización (fig. 17).
Conector CNV (XKP/200)
Se utiliza para realizar la conexión
entre el módulo monitor y el módulo
memoria de imágenes.
Función del puente SW1 (XC/221)
Normalmente es entregado cone-
tado.
Quitar el puente en el caso de que
se desee atenuar el volumen de la
nota de llamada (fig. 18).
Conector CNH (XC/221)
Se utiliza para realizar la conexión
entre el módulo monitor y el módulo
13
mano libres.
El fusible F1 de protección tipo T 500
mA está colocado en el circuito
impreso del soporte XKP/200.
(Fusible: F = rápido, T = retardado).

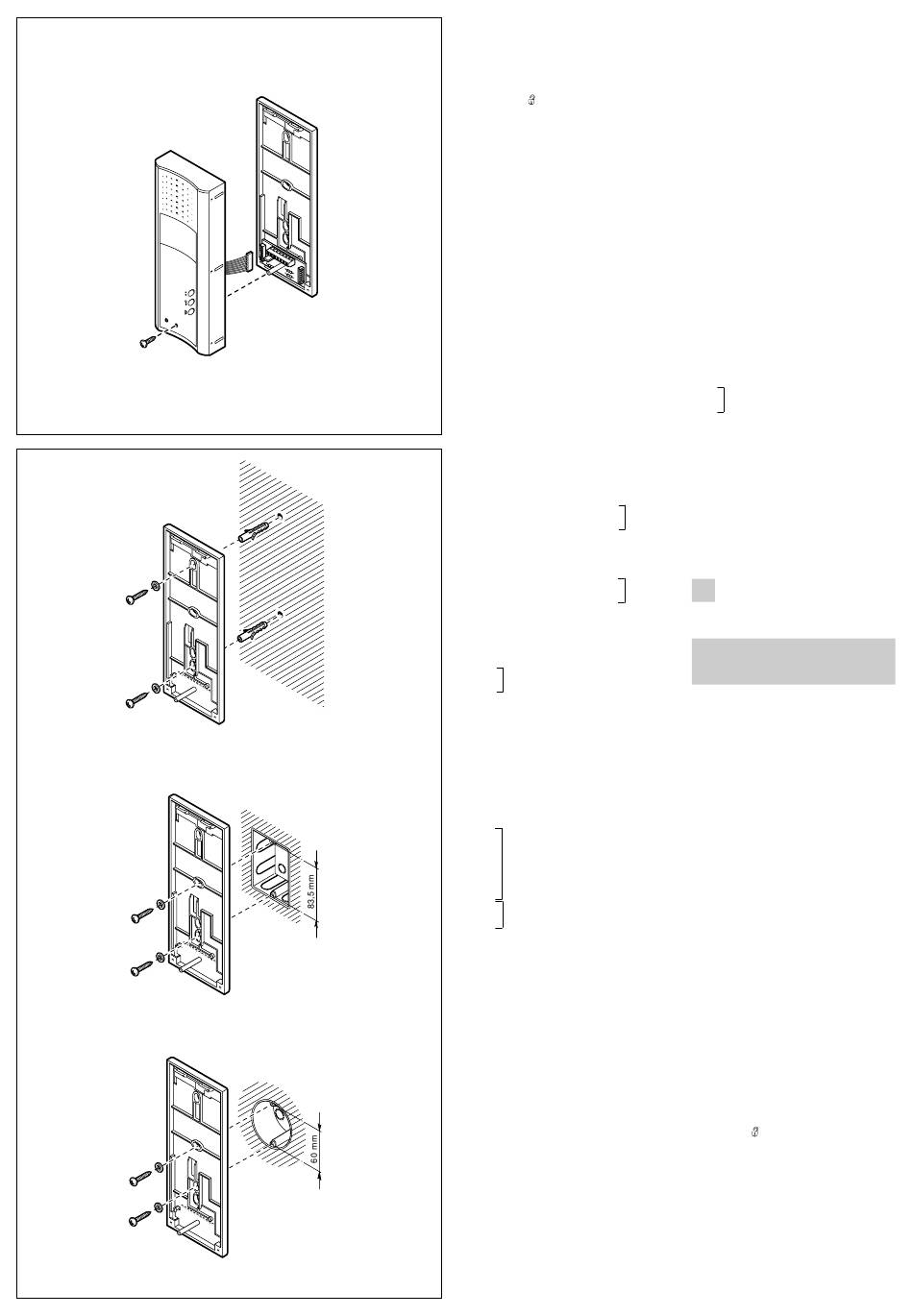

MÓDULO MANOS LIBRES XC/221
Tras haber quitado el envoltorio (tor-
nillo frontal de la fig. 12, abajo), fijar
la base directamente en la pared
(fig. 13A) o bien en la caja empotra-
da (fig. 13B ó 13C).
En paredes no perfectamente pla-
nas cabe evitar un apriete excesivo
de los tornillos.
Efectuar las conexiones y montar el
envoltorio del módulo manos libres
(fig. 14). Aplicar los dos lados (figs.
15 y 16).
Función de los bornes
5
– alimentación (común)
7
llamada
8
audio hacia el derivado interno
9
audio hacia la placa externa
20 llamada desde el rellano
•
pulsador para servicios
•
auxiliares (24 V 50 mA máx.)
Función del puente SW1
Normalmente es entregado cone-
tado.
Quitar el puente en el caso de que
se desee atenuar el volumen de la
câble
nota de llamada (fig. 18).
coaxial
câble
INSTRUÇÕES
P
telef.
PARA A INSTALAÇÃO
IMPORTANTE. Se aconselha de
instalar o derivado interno em
ambiente enxuto.
SUPORTES DE PAREDE
XKP/200 + XKP/85
Fixar à parede a caixa de encastrar
(de três módulos ou redonda Ø 65
mm) a prumo e a uma altura ade-
quada ao utente.
Unir os suportes através das duas
juntas (fig. 2) e introduzir os dois
tapa- furos rectangulares nos lados
externos (fig. 1).
Tirar o conector do cabo de ligação
da sede do suporte XKP/200 e
passá-lo, através da abertura apro-
priada, em direcção ao suporte
XKP/85 (fig.2).
Fixar os suportes ao muro utilizando
os parafusos e as buchas em
dotação (fig. 3, 4 e 5).
Depois de ter efectuado as ligações,
posicionar os fios de maneira que
não passem por cima dos parafusos
de fixação inferiores do suporte
XKP/200.
MODULO VIDEO
XV/200 (XVC/200) CON MÓDULO
VIVA-VOZ XC/221
Certificar-se que o dispositivo de
bloqueio
esteja
esquerda
(fig. 6).
Introduzir o módulo vídeo no suporte
da parede XKP/200 e conectá-lo ao
suporte próprio com um movimento
para baixo (fig. 6).
Para evitar que o módulo caia devi-
do a choques acidentais, bloqueá-lo
ao suporte deslocando para a direi-
ta o dispositivo de bloqueio (fig. 6).
Introduzir o cabo de ligação do
módulo vídeo através da abertura na
base do telefone (fig. 7).
posicionado
à
5
