du mur et à la hauteur souhaitée par
l'utilisateur.
Unir les supports avec les deux
joints (fig. 2) et installer les deux
cadres de fermeture rectangulaires
sur les côtés extérieurs (fig.1).
Dégager le connecteur du câble d'a-
limentation situé sur le support
XKP/200 et le faire passer à travers
l'ouverture appropriée vers le sup-
port XKP/85 (fig. 2).
Fixer les supports au mur en utilisant
les vis et les chevilles fournies (fig. 3,
4 et 5).
Après avoir effectué les connexions,
positionner les conducteurs de
manière à ce qu'ils ne passent pas
au-dessus des vis de fixation que se
trouvant au bas du support XKP/200.
MODULE MONITEUR
XV/200 (XVC/200) AVEC
MODULE VIVE-VOIX XC/221
Veiller à ce que l'élément de verrouilla-
ge se trouve sur la gauche
Insérer le module moniteur dans le
support mural XKP/200 et l'enclipser
9
au support en lui faisant faire un mou-
vement vers le bas (fig. 6).
Pour éviter tout risque de chute acci-
dentelle suite à un choc, le bloquer
au support en déplaçant vers la droi-
te l'élément de verrouillage (fig. 6).
Passer le câble d'alimentation du
module moniteur à travers l'ouvertu-
re située sur la base du module com-
biné (fig. 7).
Installer la base sur le support
XKP/85 et l'enclipser au support en
lui faisant faire un mouvement vers le
bas (fig. 7).
Bloquer la base à l'aide de la vis
fournie et effectuer les connexions
entre les modules (fig. 8).

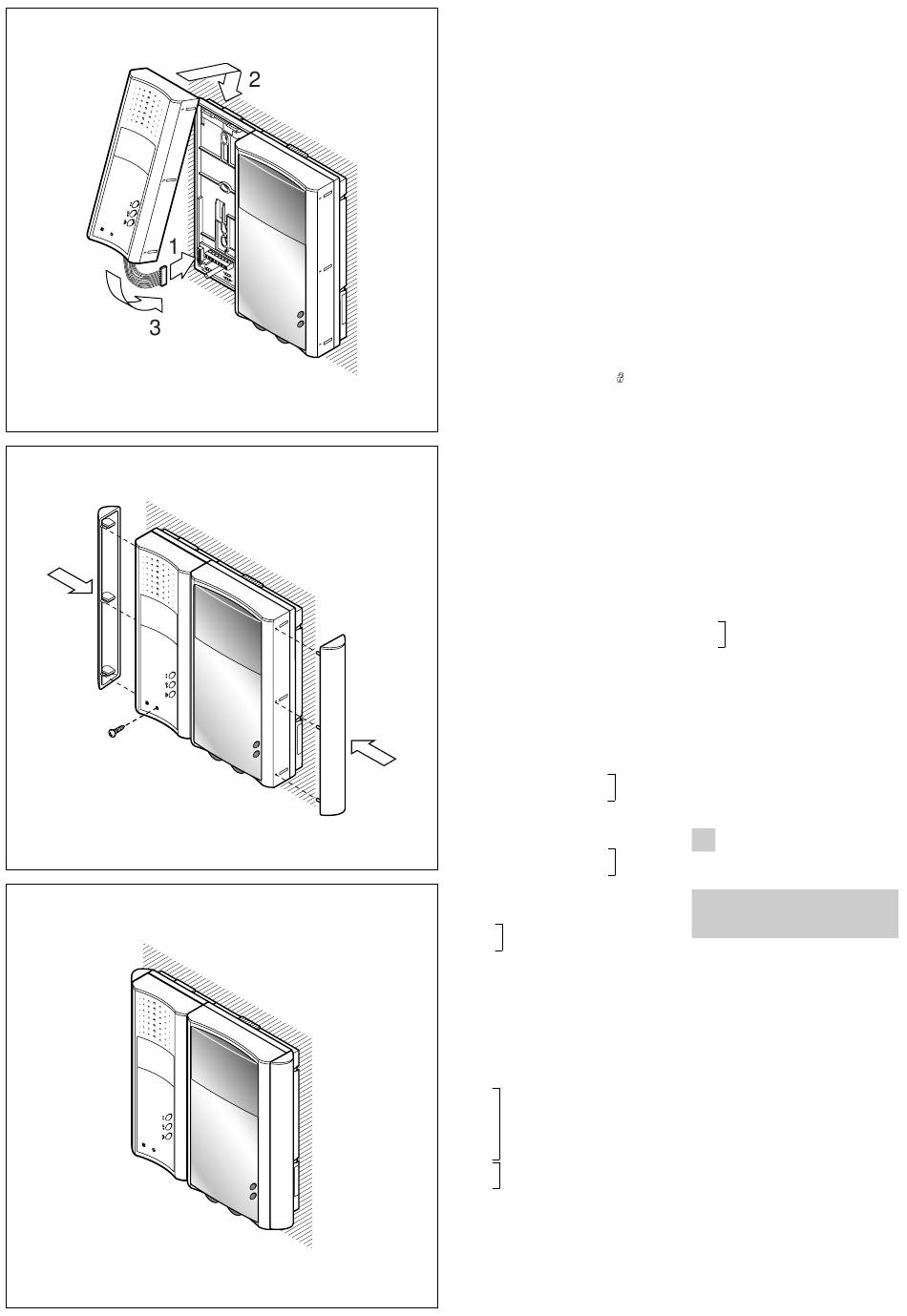

Remonter le capot du module com-
biné et appliquer les deux côtés (fig.
9, 10 et 11).
• Dimensions: 239x224x74mm.
FONCTION DES BORNES
Support XKP/200
3 signal vidéo
4 blindage s. vidéo
Si la ligne ne continue pas, connecter
une résistance de 75Ω (violet-vert-
noir-or) entre les bornes 3 et 4.
3 signal vidéo positif
10
4 signal vidéo négatif
Si la ligne ne continue pas, connecter
les deux résistances de 56Ω (vert-bleu-
noir-or) entre les bornes 3-5 et 4-5.
5 – 14÷17,5V alimentation
6 + poste intérieur
7 entrée appel depuis le poste
extérieur
8 audio depuis le poste extérieur
audio au poste extérieur
9
20 entrée appel depuis porte paliè-
re
E mise en service poste intérieur
Module vive-voix XC/221
5
7
8 bornes non utilisés
9
20
• bouton-poussoir pour services
• auxiliaires (24V 50 mA maxi)
Fonction des pontets SW1 et SW2
(XKP/200)
Le support XKP/200 est fourni avec
les pontets enclenchés (ON).
Leur fonction et leur position sont
indiquées avec les appareils où ils
11
sont utilisés (fig. 17).
Connecteur CNV (XKP/200)
Il est utilisé pour effectuer la con-
nexion entre le module moniteur et le
module mémoire d'images.
Fonction du pontet SW1 (XC/221)
Normalement il est fourni inseré.
Déplacer le pontet si vous désirez
atténuer le volume de la note d'ap-
pel (fig. 18).
Connecteur CNH (XC/221)
Il est utilisé pour effectuer la con-
nexion entre le module moniteur et le
module vive-voix.
Le fusible F1 de protection du type T
500mA est placé sur le circuit
imprimé du support XKP/200.
(Fusible: F=rapide; T=retardé).
MODULE VIVE-VOIX XC/221
Après avoir enlevé le meuble (vis
frontale de la fig. 12, en bas), fixer la
base directement au mur (fig. 13A)
(fig. 6).
ou au boîtier à encastrement (fig.
13B ou 13C).
Si le mur n'est pas parfaitement plat,
éviter de serrer excessivement les
vis.
Effectuer les raccordements et mon-
ter le meuble du module vive-voix
(fig. 14). Appliquer les deux côtés
(fig. 15 et 16).
Fonction des bornes
5 – alimentation (commun)
7 appel
8 audio au poste intérieur
9 audio au poste extérieur
20 appel depuis la porte-palière
• bouton-poussoir pour services
• auxiliaires (24V 150 mA maxi)
Fonction du pontet SW1
Normalement il est fourni inseré.
Déplacer le pontet si vous désirez
atténuer le volume de la note d'ap-
pel (fig. 18).
câble
coaxial
INSTRUCCIONES
E
PARA LA INSTALACION
paire
torsadée
ATENCION. Se recomienda insta-
lar el derivado interno en un
ambiente seco.
SOPORTE DE PARED
XKP/200 + XKP/85
Colocar en obra la caja de empotrar
(de tres módulos o redonda 65 mm)
a ras de la pared y a una altura ade-
cuada para el usuario.
Unir los soportes mediante dos jun-
tas (fig. 2) e introducir dos cubre ori-
ficios rectangulares en los lados
exteriores (fig. 1).
Extraer el conector del cable de
conexión del alojamiento del soporte
XKP/200 y pasarlo, a través de la
ranura correspondiente, hacia el
soporte XKP/85 (fig. 2).
Fijar los soportes en la pared
mediante los tornillos y los tacos que
se entregan junto al aparato (fig. 3, 4
y 5).
Después de haber realizado las
conexiones, colocar los conductores
de manera que no pasen por encima
de los tornillos de fijación inferiores
del soporte XKP/200.
