1
6

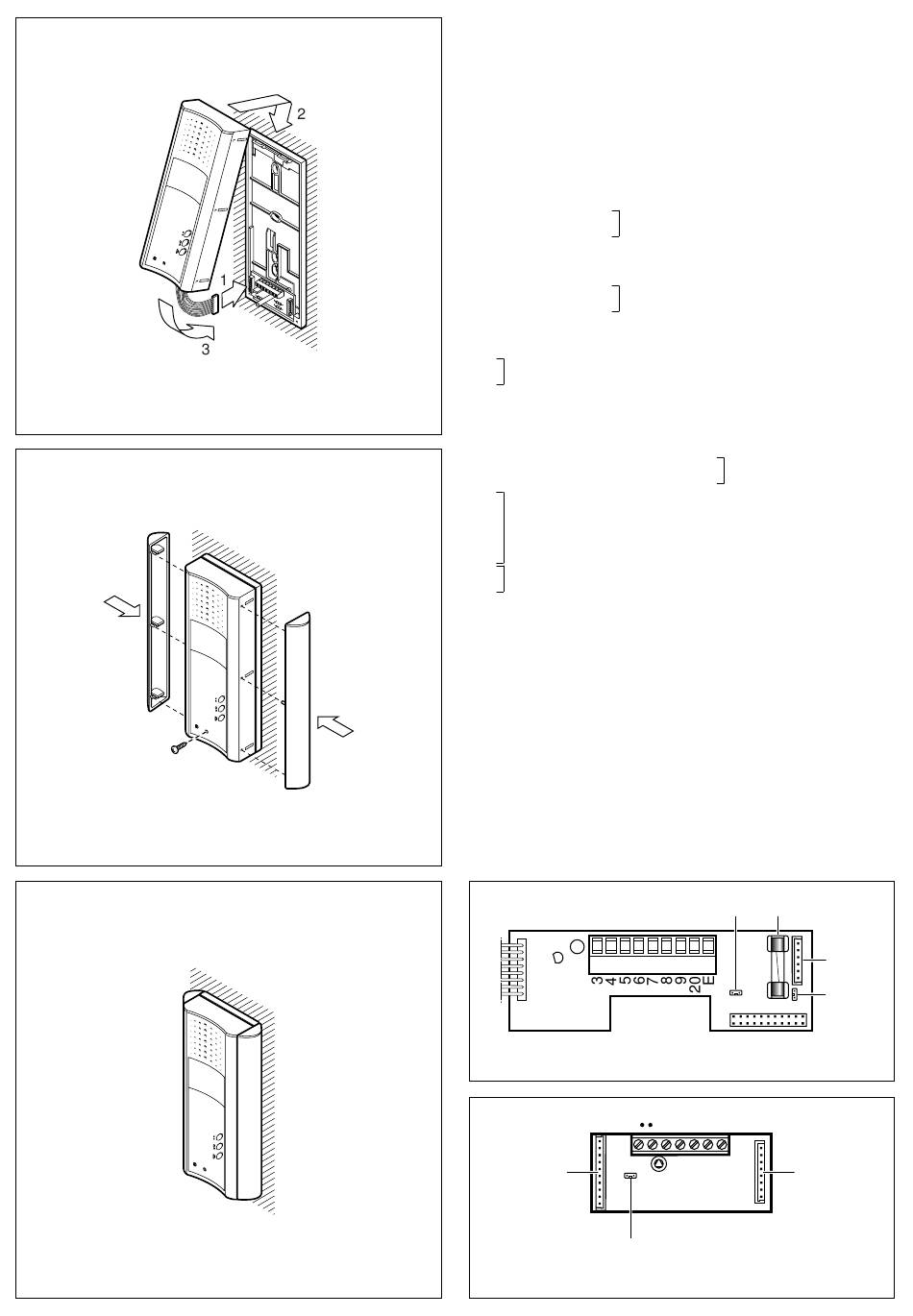

Introduzir a base no suporte XKP/85
e conectá-la ao suporte próprio com
um movimento para baixo (fig. 7).
Fixar a base através do parafuso em
dotação e efectuar a ligação entre
os módulos (fig. 8).
Montar o móvel do módulo telefone
e aplicar as duas tampas (fig. 9, 10
e 11).
• Dimensões: 239x224x74 mm.
FUNÇÃO DOS BORNES
Suporte XKP/200
3
4
Se a linha não avança, ligar uma
resistência de 75Ω (roxo-verde-
preto-ouro) entre os bornes 3 e 4.
3
4
Se a linha não avança, ligar duas
resistências de 56Ω (verde-azul-
preto-ouro) entre os bornes 3-5 e 4-5.
5
6
7
8
14
9
20 entrada chamada do patamar
E
Módulo viva-voz XC/221
5
7
8
9
20
•
•
Função das pontes SW1 e SW2
(XKP/200)
O suporte XKP/200 é fornecido com
as pontes inseridas (ON).
A sua função e posição é indicada
nas aparelhagens que lhe solicitem
a utilização (fig. 17).
Conector CNV (XKP/200)
2
É utilizado para efectuar a ligação
entre o módulo monitor e o módulo
memória de imagens.
Função da ponte SW1 (XC/221)
Normalmente é fornecida inserida.
Tirar a ponte se por acaso se deseja
atenuar o volume do toque de cha-
15
mada (fig. 18).
16
sinal vídeo cabo
massa sinal vídeo coaxial
sinal vídeo positivo par
sinal vídeo negativo
telefón.
– 14 ÷ 17,5V alimentação
+ derivado interno
entrada chamada da botoneira
áudio da botoneira
áudio à botoneira
habilitação derivado interno
bornes não utilizados
botão para serviços
auxiliares (24V 50 mA máx.)
C
XKP/200
20
C
CN1
SW1
XC/221
Conector CNH (XC/221)
É utilizado para efectuar a ligação
entre o módulo monitor e o módulo
viva-voz.
O fusível F1 de protecção tipo T 500
mA é situado no circuito impresso do
suporte XKP/200.
(Fusível: F = rápido, T = lento).
MÓDULO VIVA-VOZ XC/221
Depois de ter tirado o móvel (parafu-
so frontal da fig. 12, em baixo) fixar a
base directamente ao muro (fig.
13A) ou então à caixa de encastre
(fig. 13B ou 13C).
Sobre paredes não perfeitamente
faceadas evitar o aperto excessivo
dos parafusos.
Efectuar as ligações e montar o
móvel do módulo a viva-voz (fig. 14).
Aplicar as duas partes laterais (fig.
15 e 16).
Função dos bornes
5 – alimentação (comum)
7 chamada
8 áudio ao derivado interno
9 áudio à placa botoneira
20 chamada do patamar
• botão para serviços
• auxiliares (24V 50 mA máx.)
Função da ponte SW1
Normalmente é fornecida inserida.
Tirar a ponte se por acaso se deseja
atenuar o volume do toque de cha-
mada (fig. 18).
SW2 F1
CNV
SW1
9 8 7 5
CNH
17
18
