72 Wartung

Verschleissring ausbauen

13
14
•
3 Demontagevorrichtungen (1) herstellen und mit
Formbefestigungsschrauben (2) am Formenhalter befestigen.
•
Pressform ausbauen, siehe Kap. 7.4.1 »Pressform warten«.
•
Alle 3 Zentriersegmente (3) und 12 Klemmsegmente (14) demontieren.
(Die Zentriersegmente (3) haben Inbus-Sechskantschrauben (5)).
•
Dichtblech (11) und Abdeckblech ausbauen.
•
Formenklemmung: Schrauben (9) und Nippel (10) demontieren.
•
Schrauben (12) durch die Aussparung am Ständer entfernen.
•
Verschleissring (13) mit den Zapfenschrauben (18) der Demontage-
vorrichtung (1) gleichmässig herausdrücken.
80242-2-de-0204
11
12
1
16
18
2
15
17
3

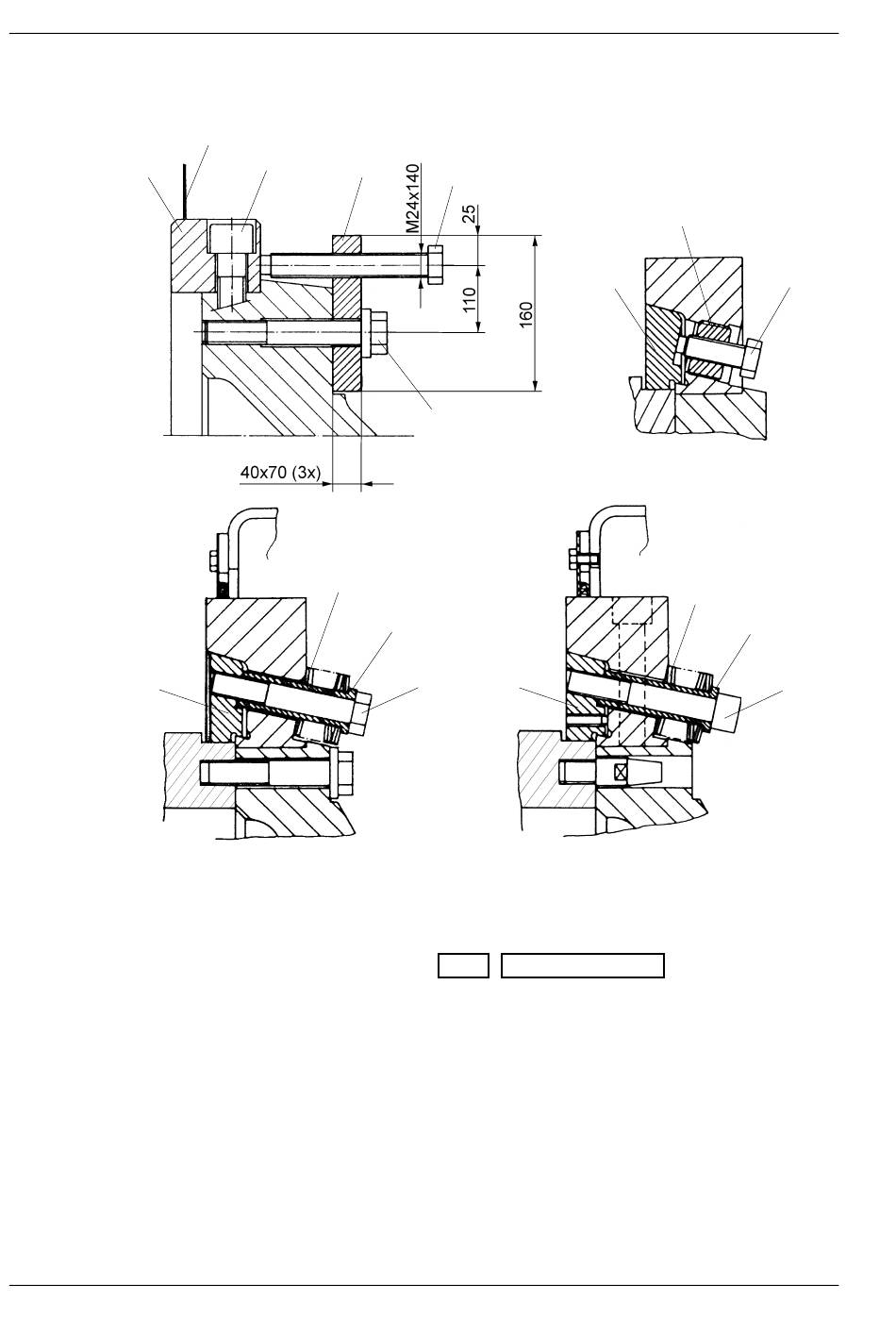

Abb. 7.13
© Copyright 2002 Bühler AG, CH-9240 Uzwil
Pelletpresse RWPR-900.138
