58 Wartung

Pressform einbauen

•
Alle Sitz- und Stirnflächen an Pressform, Verstärkungsring- und Verschleiss-
ring, Klemm- und Zentriersegmenten gründlich reinigen und leicht einfetten,
siehe Kap. 7.6 »Schmieranweisungen«.
A
C
•
Die 3 Montagebolzen (13) in die dafür bestimmten Gewindelöcher der
Pressform einschrauben.
•
Formenheber an Pressform befestigen. Die Pressform mit Winde (14) auf die
richtige Höhe heben und die Montagebolzen einführen.
Die 12 Klemmsegmente (15) müssen gelöst sein.
•
Schrauben (Abb. 7.2, Pos. 10) zurückdrehen.
•
Schrauben (Abb. 7.2, Pos. 7) mit 8 mm dicken Unterlegsscheiben
gleichmässig, gegenüberliegend anziehen.
Anziehmoment: 700 Nm
•
Klemmsegmente mit Sechskantschrauben (16) gleichmässig,
gegenüberliegend schrittweise anziehen (Reihenfolge: A–B → C–D etc.).
Anziehmoment: 700 Nm
80242-2-de-0204
Für Montage-
bolzen
14
D
15
B

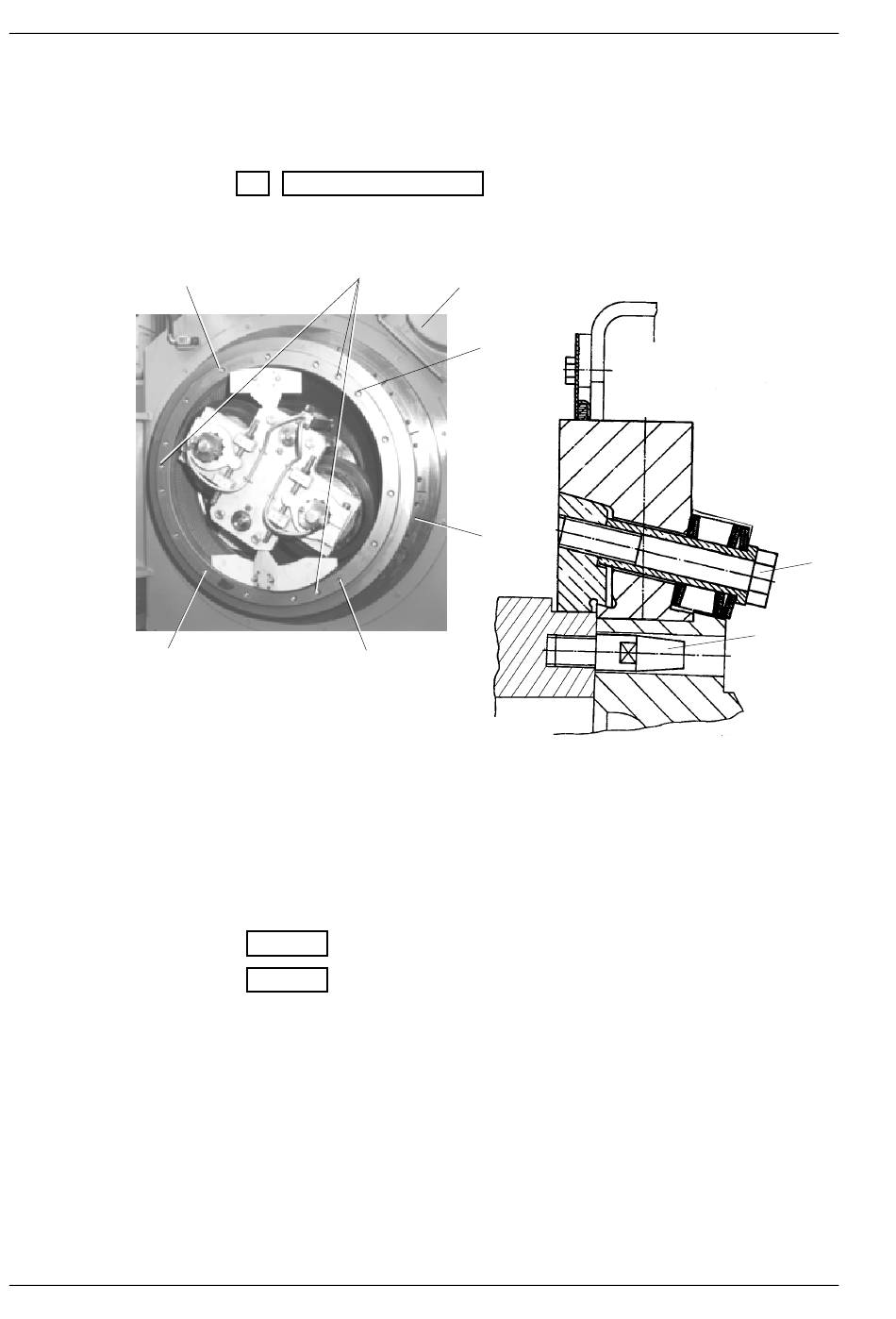

Abb. 7.3
© Copyright 2002 Bühler AG, CH-9240 Uzwil
Pelletpresse RWPR-900.138
13
16
