Buhler RWPR Betriebsanleitung Seite 65

Pelletpresse RWPR-900.138
•
Rollenklemmung lösen und Pressrollen zurückstellen (im
Gegenuhrzeigersinn drehen). Siehe auch Kap. 6.2.4 »Pressrollen
einstellen«.
•
Verstärkungsring (4) demontieren:
– Schrauben (5) entfernen.
– Schrauben (6) lösen.
– Formenheber anschrauben.
– Letzte Schraube (5) entfernen.
– Verstärkungsring (4) mit 3 Zapfenschrauben M24x140 herausdrücken.
Hinweis:
Bei häufigem Pressformwechsel ist die Anschaffung mehrerer
Verstärkungsringe empfehlenswert. Die Demontage entfällt dann.
•
Tür seitlich am Ständer öffnen.
12
•
Alle 15 Sechskantchrauben (7) entfernen
•
Formenheber an Pressform (8) befestigen.
•
Alle 24 Sechskantchrauben (9) lösen.
•
Mit Schrauben (10) alle 12 Klemmsegmente lösen und fixieren.
Hinweis:
Die 6 Inbus-Sechskantschrauben nicht lösen (gehören zu den
Zentriersegmenten).
•
Pressform (12) demontieren.
© Copyright 2002 Bühler AG, CH-9240 Uzwil
Inbus-Sechskantschrauben,
9
nicht lösen!
8

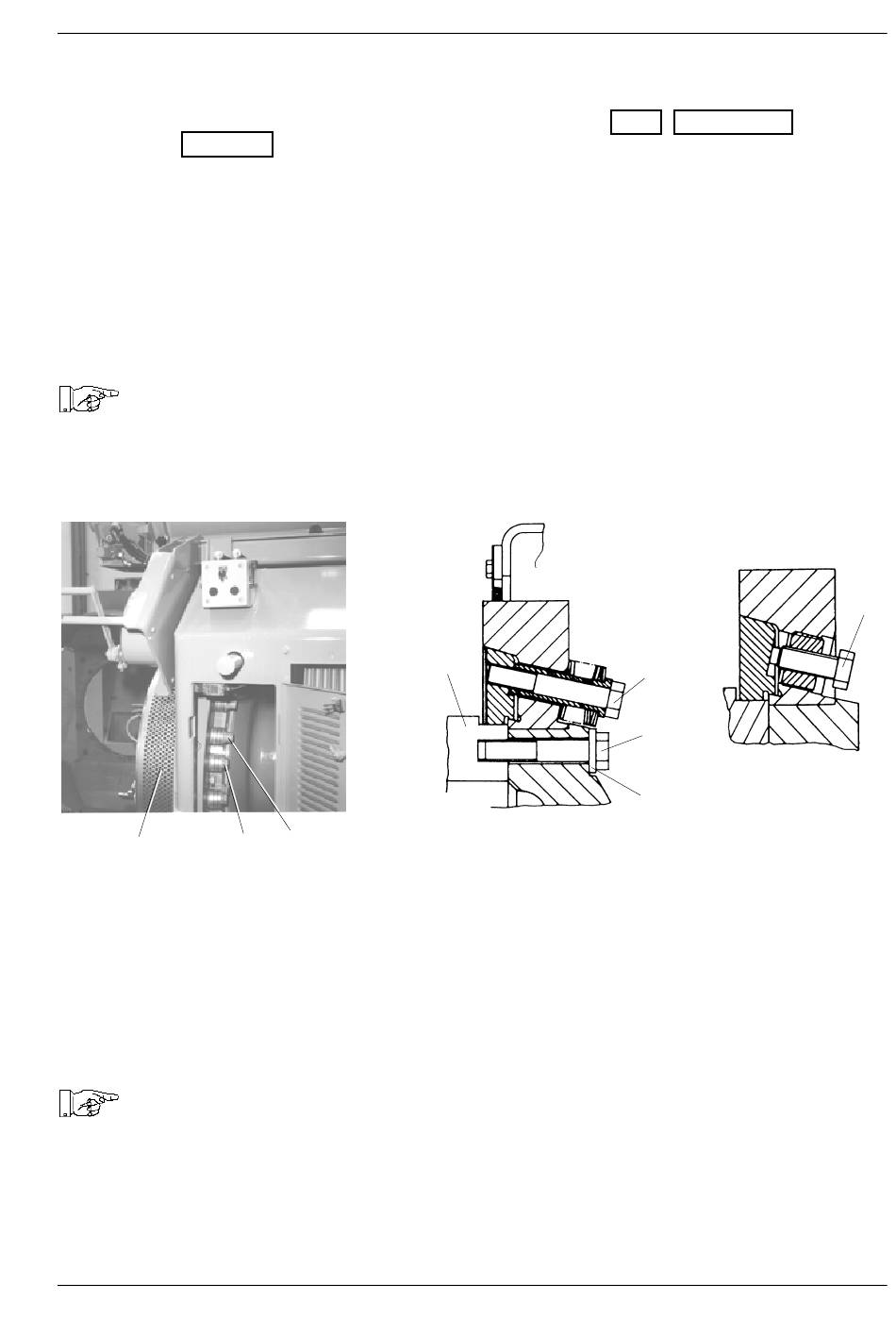

Abb. 7.2
