SOMFY J4 WT protect Kurzanleitung

Wichtige Einstell-Information
Raffstore Elektronikmotor Somfy J4 WT protect

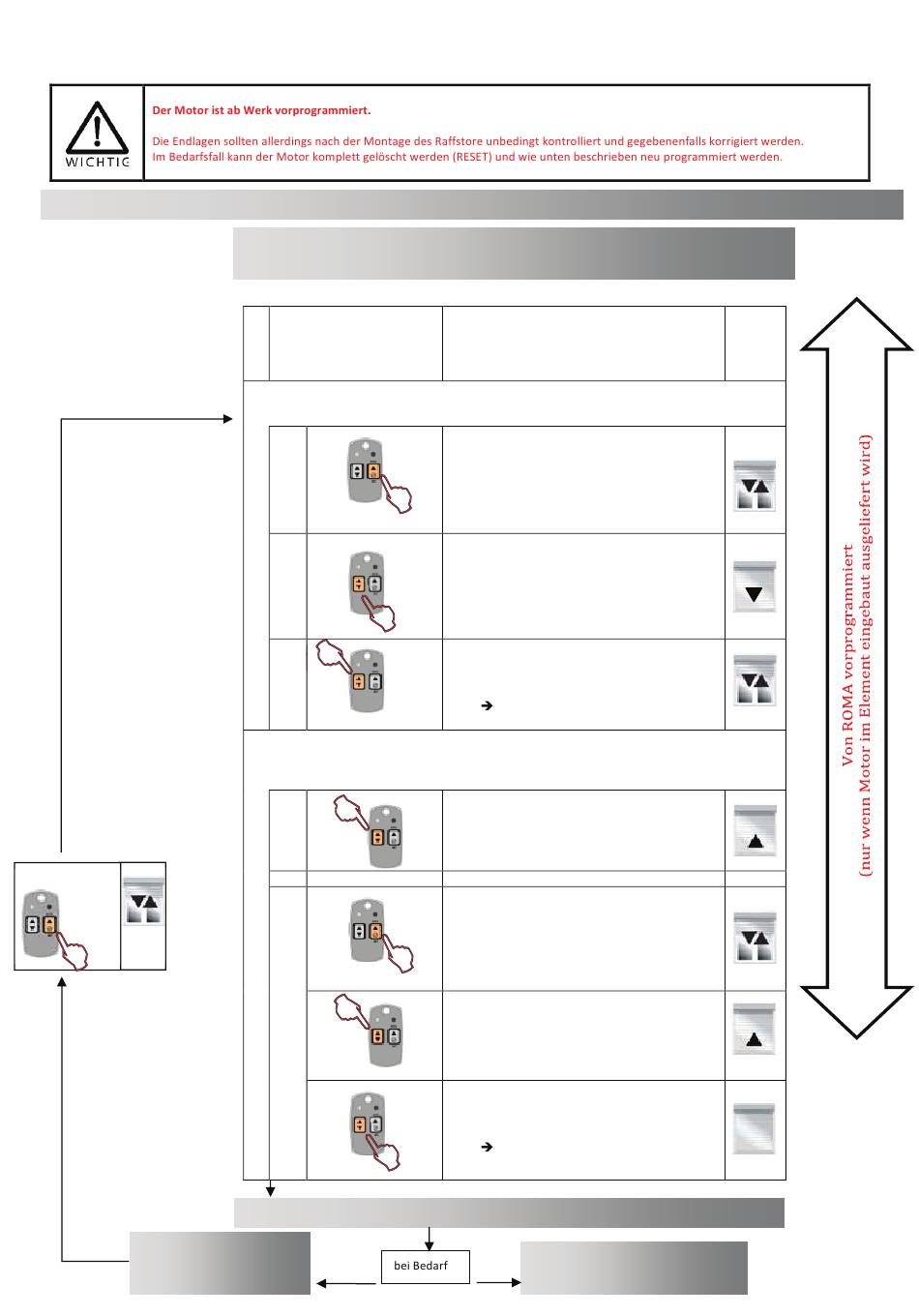

1. Inbetriebnahme- und Endlagenprogrammierung
Taste WT
ca. 15 ca. 15s
2x
Motor komplett löschen
Hinweis: Der Raffstore Behang
muss sich mindestens 30cm
unterhalb des oberen
Schaltfühlers befinden.
88
Motor ist komplett gelöscht
(nach einem RESET: aktuelle Motorposition = untere Endlage)
1
2 Untere Endlage:
2.1
ca. 5s
2.2
2.3
3 Obere Endlage:
- für Einstellung auf Abschaltpilz -> Punkt A.
- für Einstellung auf frei wählbare Position -> Punk B.
A.
B.
ca. 5s
Raffstore ist betriebsbereit
Aktion/Funktion
Schließen Sie den Motor an das
Elektronikmotor-Montagekabel an.
Programmiermodus öffnen:
Drücken Sie die Taste WT für ca. 3s bis der
Raffstore kurz AUF/AB fährt.
Raffstore fährt kurz AUF / AB.
Drücken Sie die Taste AB bis der Raffstore
die untere Endlage erreicht hat.
Raffstore macht einen kurzen Zwischenstopp
und fährt danach weiter.
Drücken Sie die Taste AUF.
Der Raffstore macht eine kurze Bewegung.
Untere Endlage gespeichert.
Einstellung auf Abschaltpilz:
Taste AUF drücken.
Raffstore fährt nach oben und schaltet am
Abschaltpilz automatisch ab -> obere Endlage
gespeichert.
Einstellung auf frei wählbare Position:
Drücken Sie die Taste WT für ca. 5s bis der
Raffstore kurz AUF/AB fährt.
Raffstore fährt kurz AUF / AB.
Drücken Sie die Taste AUF bis der Raffstore
die obere Endlage erreicht hat.
Raffstore macht eine kurze Bewegung und
fährt danach weiter.
Drücken Sie die Taste AB.
Der Raffstore macht eine kurze Bewegung.
Obere Endlage gespeichert.
Endlage korrigieren
(Behang sollte sich jeweils 15cm von der
einzustellenden Endlage entfernt
befinden).
Signal
