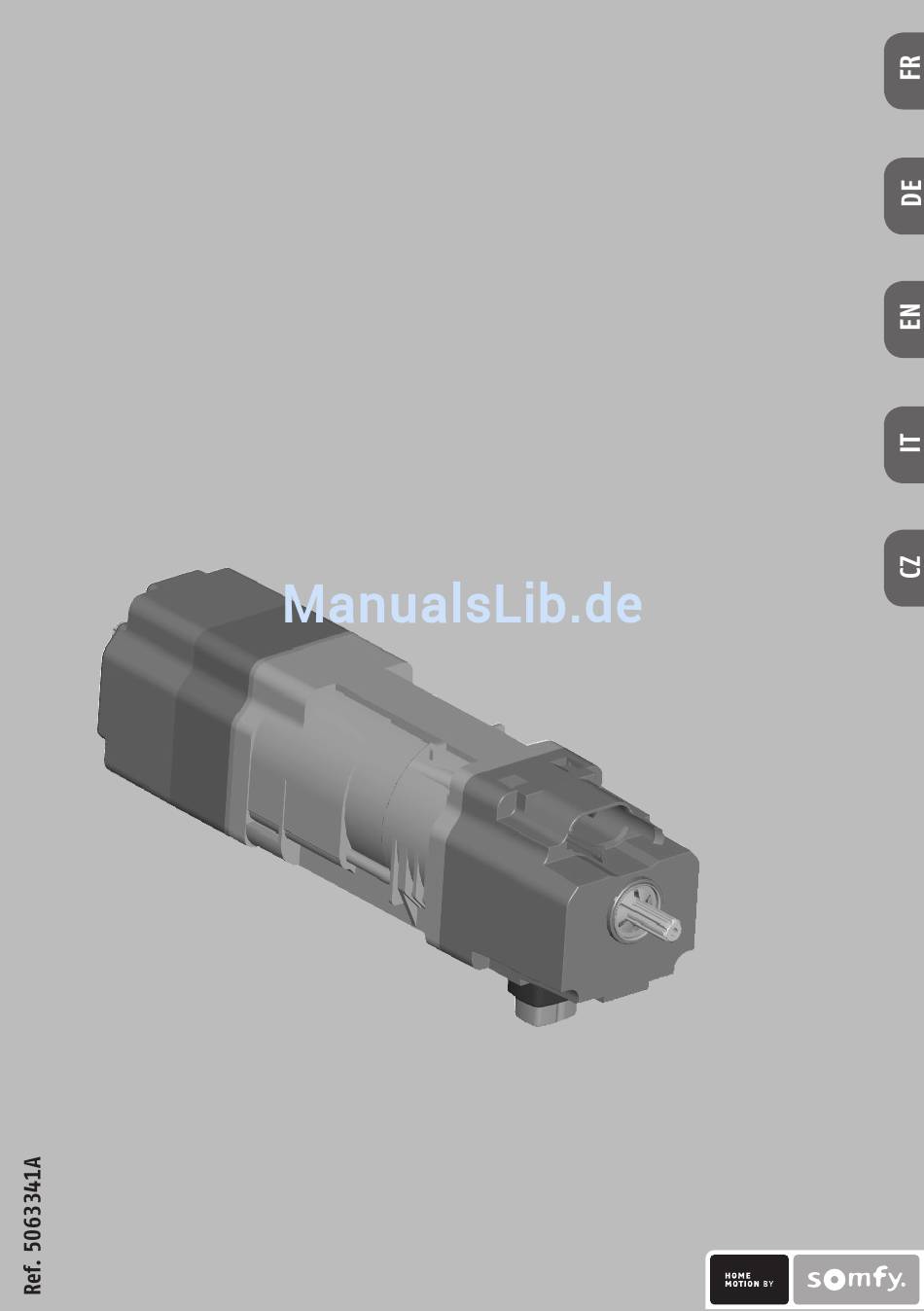

- Seite 1 Notice d’installation Gebrauchsanleitung Installation guide J4WT Guida all’installazione Návod k montáži a použití...
-
Seite 2: Inhaltsverzeichnis
Regolazione del fine corsa senza il Setting Cable 34 Factory mode and trouble shooting ...27 Cancellazione dei finecorsa e avvertenze ..35 Factory mode ......... 27 Cancellazione dei finecorsa ......35 Trouble shooting ........27 Avvertenze..........35 © 2009 Somfy SAS. All rights reserved. 12/2009... -
Seite 12: Allgemein
Allgemein Vor Inbetriebnahme unbedingt die Sicherheitsanweisungen in dieser Anleitung beachten. Die Haftung von SOMFY für Mängel und Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der Gebrauchsanweisung (falsche Installation, Fehlbedienung, etc.) beruhen. Der Antrieb J4WT (Auf/Ab elektronisch einstellbar) ist bestimmungsgemäß zur elektrischen Betätigung von Jalousien und Raffstoren geeignet. -
Seite 13: Technische Daten
(5) ü�er den Auflagepads (6)! in der Kopfschiene (4). • Mit einem Gewindestift (7) kann die Welle im Wellenadapter fixiert werden. Bei nicht genügender Halteklammerspannung (5) sind bis zu 3 Resonanzbänder (6) übereinan- der zu kleben. © 2009 Somfy SAS. All rights reserved. 12/2009... -
Seite 14: Oben Offen
Achten Sie auf die Ausstanzung für den Pilz. • Fixieren Sie den Antrie� mit den Halteklammern (5) in der Kopfschiene (4). • Mit einem Gewindestift (6) kann die Welle im Wellenadapter fixiert werden. © 2009 Somfy SAS. All rights reserved. 12/2009... -
Seite 15: Kopfschiene 78 X 67 Mm Unten Offen
Mit einem Gewindestift (7) kann die Welle im Wel� lenadapter fixiert werden. Für Motoren mit mehr als 10 Nm • Zusätzlicher Bügel muss mit neuer Schrau�e �efe� stigt werden �> Anzugsmoment ≤ 4 Nm. © 2009 Somfy SAS. All rights reserved. 12/2009... -
Seite 16: Kopfschiene 67 X 66 Mm Unten Offen
Setzen Sie den Antrie� in die Kopfschiene (5) ein. • Fixieren Sie den Antrie� mit den Halteklammern (6) in der Kopfschiene (5). • Mit einem Gewindestift (7) kann die Welle im Wel� lenadapter fixiert werden. © 2009 Somfy SAS. All rights reserved. 12/2009... -
Seite 17: Elektrischer Anschluss
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten! Dieses Somfy-Produkt muss von einer Elektrofachkraft (gem. VDE 1000-10) installiert werden, für die diese Anleitung bestimmt ist. Die Elektrofachkraft muss außerdem alle im Installa- tionsland geltenden Normen und Gesetze befolgen. -
Seite 18: Einstellung Der Endlagen
5 Sekunden warten, danach Pilz gleichzeitig mit der Auf� oder A��Taste für 5 Sekunden drücken. • Motor dreht sich kurz in Auf�Richtung. • Weiter wie in Punkt 3.1 oder 3.2 �eschrie�en (Auf�/A��Taste drücken). © 2009 Somfy SAS. All rights reserved. 12/2009... -
Seite 19: Werkseinstellung Und Fehlerbeseitigung
Die o�ere Endlage �efindet sich 120 Motor�Umdrehungen ü�er der unteren Endlage. Fehlerbeseitigung Motor dreht sich nicht Prüfen Sie: • Die Verdrahtung des Motors. • O� der Motor ü�erhitzt ist (warten �is Motor a�gekühlt ist). • O� die passenden Ka�el verwendet wurden. © 2009 Somfy SAS. All rights reserved. 12/2009...
