Bedienungsanleitung

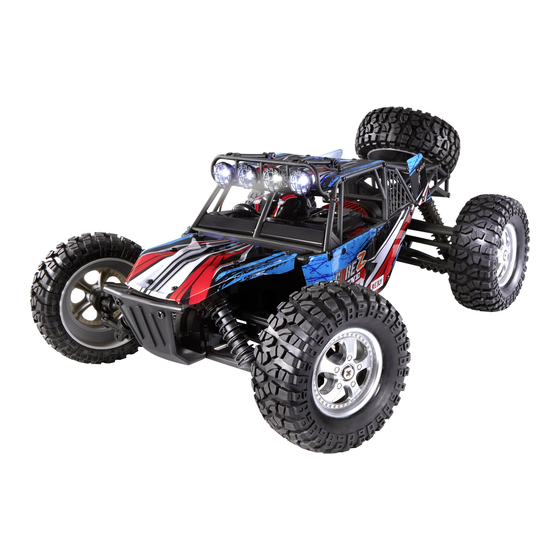

1:10 Dünen-Buggy Core Z 4WD RtR
Best.-Nr. 2245866
Operating Instructions
1:10 Dune Buggy Core Z 4WD RtR
Item No. 2245866
Mode d'emploi
Buggy Mince Core Z 4WD RtR 1:10
N° de commande 2245866
Gebruiksaanwijzing
1:10 Duinenbuggy Core Z 4WD RtR
Bestelnr. 2245866
Seite 2 - 18
Page 19 - 35
Page 36 - 52
Pagina 53 - 69

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reely Core Z 4WD RtR

Inhaltszusammenfassung für Reely Core Z 4WD RtR

  • Seite 1 Bedienungsanleitung 1:10 Dünen-Buggy Core Z 4WD RtR Best.-Nr. 2245866 Seite 2 - 18 Operating Instructions 1:10 Dune Buggy Core Z 4WD RtR Item No. 2245866 Page 19 - 35 Mode d’emploi Buggy Mince Core Z 4WD RtR 1:10 N° de commande 2245866...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Ersatzteilliste ................................5 Aktuelle Bedienungsanleitungen .........................5 Sicherheitshinweise .............................5 a) Allgemeines ..............................6 b) Fahrzeug in Betrieb nehmen .........................6 Informationen und Sicherheitshinweise zu Batterien und Akkus .................7 a) Allgemeine Hinweise .............................7 b) Li-Ionen-Akku ..............................7 c) Batterien/Akkus des Typs AA .........................8 d) Aufladen des Fahrzeugakkus ........................8 Bedienelemente ..............................9...
  • Seite 3 16. Pflege und Instandhaltung ..........................17 17. Konformitätserklärung (DOC) ..........................17 18. Entsorgung ................................17 a) Produkt ................................17 b) Batterien/Akkus ............................17 19. Technische Daten ..............................18 a) Modellfahrzeug ............................18 b) Autobatterie ..............................18 c) Sender (Fernsteuerung) ..........................18 d) Ladegerät ..............................18...

  • Seite 4: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Wichtig Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen sicher auf und geben Sie sie stets...

  • Seite 5: Ersatzteilliste

    5. Ersatzteilliste Besuchen Sie die offizielle Internetseite von Conrad Electronic SE unter www.conrad.com und geben Sie die Artikelnummer im Suchfeld ein. Navigieren Sie anschließend zur Rubrik „Dokumente und Downloads“ und suchen Sie nach der „Ersatzteilliste“. Verwenden Sie ausschließlich Original-Ersatzteile. 6. Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code.

  • Seite 6: Allgemeines

    Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

  • Seite 7: Informationen Und Sicherheitshinweise Zu Batterien Und Akkus

    • Von der Verwendung bei einem Gewitter, unter Hochspannungsleitungen oder in der Nähe von Funkmasten ist abzusehen. • Fahren Sie nicht bei Regen, durch nasses Gras, Wasser, Schlamm oder Schnee. Die Empfänger- und die Steuereinheit im Fahrzeug ist zwar gegen Spritzwasser geschützt, jedoch ist das Modell weder wasserbeständig noch wasserfest.

  • Seite 8: C) Batterien/Akkus Des Typs Aa

    c) Batterien/Akkus des Typs AA • Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. • Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur Beschädigung des Geräts führen. •...

  • Seite 9: Bedienelemente

    9. Bedienelemente a) Modellfahrzeug J K L A LED-Anschlussbuchsen G Ein/Aus-Taste des Empfängers B Karosseriestützen H Stoßdämpfer C Motor I Batteriefach D Kühlkörper J Empfänger/Drehzahlregler E Batterie-/Akkufachabdeckung K LED-Anzeige F Batteriefach L Antenne...

  • Seite 10: B) Sender (Fernsteuerung)

    b) Sender (Fernsteuerung) 1 Antenne 2 Steuerung 3 Drosselhebel (vorwärts, rückwärts, anhalten) 4 Akkufach 5 STEERING TRIM: Lenkungstrimmung anpassen 6 LED (beginnt bei niedriger Akkukapazität zu blinken) 7 Drehzahlregler: Begrenzt das Drosselverhalten (niedrigste Einstellung = 40 % der Höchstgeschwindigkeit) 8 STEERING REV: Lenkung umkehren (Lenkservo-Rückfahrschalter) 9 Betriebsschalter EIN/AUS 10 AUX-Taste (bei diesem Modell ohne Funktion)

  • Seite 11: Vorbereitungen Für Die Fahrt

    10. Vorbereitungen für die Fahrt a) Laden Sie den Akku des Modellfahrzeugs auf Wichtig: • Beachten Sie „8. Informationen und Sicherheitshinweise zu Batterien und Akkus“ auf Seite 7. • Verwenden Sie zum Laden des Akkupacks ausschließlich das im Lieferumfang enthaltene Ladegerät und Ladekabel. Nehmen Sie den Akku vor dem Aufladen stets aus dem Modellfahrzeug heraus und trennen Sie ihn von sämtlichen Anschlüssen.

  • Seite 12: D) Setzen Sie Den Akku In Das Modellfahrzeug Ein

    d) Setzen Sie den Akku in das Modellfahrzeug ein Wichtig Verwenden Sie ausschließlich den Akku bzw. das Akkupack, der/das im Lieferumfang des Fahrzeugs enthalten ist. Nehmen Sie das Fahrzeug unter keinen Umständen, d. h. auch nicht zu Testzwecken, mit einem daran angeschlossenen Netzteil in Betrieb. 1.

  • Seite 13: B) So Steuern Sie Das Modellfahrzeug

    b) So steuern Sie das Modellfahrzeug Wichtig • Richten Sie die Antenne des Senders niemals direkt auf das Fahrzeug, da dies die Reichweite des Signals verringert. • Um die maximale Reichweite zu erzielen, muss sich sowohl die Antenne des Senders als auch die des Modellfahrzeugs in der Senkrechten befinden.

  • Seite 14: Einstellen Der Trimmung/Drehzahl/Lenkeingaben

    c) Einstellen der Trimmung/Drehzahl/Lenkeingaben Lenkungstrimmung • Hiermit stellen Sie die Neutralstellung der Vorderräder ein. • Sollte das Modellfahrzeug nicht geradeaus fahren, obwohl sich die Lenkung in der Mittelstellung (Hände weg) befindet, passen Sie vorsichtig den Drehknopf an, um Korrekturen an der Lenkung vorzunehmen. Drehzahlregler • Hiermit begrenzen Sie die maximale Drehzahl bzw. die Höchstgeschwindigkeit. In der niedrigsten Einstellung ist die Höchstgeschwindigkeit auf 40 % reduziert.

  • Seite 15: Ersatzreifen

    13. Ersatzreifen • Wie in der Abbildung dargestellt, kann der beiliegende Ersatzreifen in der entsprechenden Position an der Karosserie befestigt werden. • Verwenden Sie dazu den im Lieferumfang enthaltenen Schraubendreher und die für die Reifenmontage vorgesehene Schraube.“ 14. Tuning Ausrichtung der Stoßdämpfer •...

  • Seite 16: Hinweise Zur Fehlersuche

    15. Hinweise zur Fehlersuche Problem Maßnahmen zur Behebung • Vergewissern Sie sich, dass die Fernsteuerung und das Fahrzeug eingeschaltet sind. • Stellen Sie sicher, dass sämtliche Komponenten/Kabel/Stecker sicher befestigt und unbeschädigt sind. Das Modellfahrzeug bewegt • Möglicherweise ist die Kapazität des Fahrzeugakkus aufgebraucht. Laden sich nicht.

  • Seite 17: Pflege Und Instandhaltung

    16. Pflege und Instandhaltung Wichtig: • Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse (z. B. Verfärbungen) und zu Fehlfunktionen (z. B. Beschädigung der Elektronik) führen können. • Waschen Sie das Fahrzeug niemals mit Wasser ab, z. B. mit einem Hochdruckreiniger. Dies führt zu irreparablen Schäden am Modellfahrzeug.

  • Seite 18: Technische Daten

    19. Technische Daten a) Modellfahrzeug Maßstab ............1:10 Antrieb .............. Allradantrieb Motor ..............RC 390-Bürstenmotor Geschwindigkeit ..........max. 20 km/h Abmessungen (L x B x H) .........398 x 250 x 148 mm Abmessungen der Reifen (B x Ø) .....38 x 90 mm Radstand ............240 mm Bodenfreiheit ............39 mm Gewicht .............ca.
  • Seite 19 Table of contents Page Introduction ................................21 Explanation of symbols ............................21 Intended use ..............................21 Delivery content ..............................21 Spare parts list ..............................22 Up-to-date operating instructions ........................22 Safety instructions .............................22 a) General ................................23 b) Driving the car .............................23 Battery information and safety ...........................24 a) General information .............................24 b) Li-Ion battery ..............................24 c) AA (rechargeable) batteries .........................25...
  • Seite 20 16. Care and maintenance ............................34 17. Declaration of Conformity (DOC) ........................34 18. Disposal ................................34 a) Product ................................34 b) (Rechargeable) batteries ..........................34 19. Technical data ..............................35 a) Car ................................35 b) Car battery ..............................35 c) Transmitter (remote control) ........................35 d) Charger ................................35...

  • Seite 21: Introduction

    1. Introduction Dear customer, Thank you for purchasing this product. This product complies with the statutory national and European requirements. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions! Important Keep these operating instructions for reference and provide them together with the product to any third party. If there are any technical questions, please contact: www.conrad.com/contact 2.

  • Seite 22: Spare Parts List

    5. Spare parts list Please visit www.conrad.com and enter the Item No. in the search box, then scroll down to “Documents & Downloads” and look for a “Spare Parts List”. Only use genuine spare parts. 6. Up-to-date operating instructions Download the latest operating instructions at www.conrad.com/downloads or scan the QR code shown.

  • Seite 23: A) General

    Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

  • Seite 24: Battery Information And Safety

    • Do not drive during thunderstorms, under high-voltage power lines or in the proximity of radio masts. • Do not drive in rain, through wet grass, water, mud or snow. The receiver/controller unit in the vehicle is splash-water protected, but the model is not water-resistant or water-tight. The transmitter must not get damp or wet! •...

  • Seite 25: C) Aa (Rechargeable) Batteries

    c) AA (rechargeable) batteries • (Rechargeable) batteries should be removed from the device if it is not used for a long period of time to avoid damage through leaking. • All (rechargeable) batteries should be replaced at the same time. Mixing old and new (rechargeable) batteries in the device can lead to (rechargeable) battery leakage and device damage.

  • Seite 26: Operating Elements

    9. Operating elements a) Model car J K L A LED connection sockets H Shock absorber B Body post I Battery compartment C Motor J Receiver/speed controller D Heat sink K LED indicator E Battery compartment cover L Antenna F Battery compartment G Receiver power button...

  • Seite 27: B) Transmitter (Remote Control)

    b) Transmitter (remote control) 1 Antenna 2 Steering 3 Throttle lever (forward, reverse, stop) 4 Battery compartment. 5 STEERING TRIM: Steering trim adjust 6 LED (flashes slowly when the battery is low) 7 Speed switch: Limits the throttle response (lowest setting = 40 % of maximum speed) 8 STEERING REV: for reversing the steering function (steering servo reverse switch) 9 ON/OFF switch 10 AUX.

  • Seite 28: Getting Ready For Driving

    10. Getting ready for driving a) Charge the car battery Important: • Observe “8. Battery information and safety” on page 24”. • Only use the included charger and cable to charge the battery pack. Disconnect the battery and remove it from the car before charging.

  • Seite 29: D) Insert Car Battery

    d) Insert car battery Important Only use the battery/batteries supplied with the car. Never operate the car using a power adaptor, not even for test purposes. 1. Open the battery compartment covers. 2. Insert the car batteries. - Match the polarity shown inside the compartment. - Use the battery pull-tab when removing batteries.

  • Seite 30: B) Driving The Model

    b) Driving the model Important • Never point the transmitter aerial towards the vehicle as it will decrease the range. • The maximum range will be achieved when the aerial of the transmitter and vehicle are both vertical. Steering Turn left Turn right Forward/stop/reverse Important...

  • Seite 31: C) Adjusting Trim/Speed/Steering Inputs

    c) Adjusting trim/speed/steering inputs STEERING TRIM • Use this to set the neutral point for the front wheels. • If the car does not drive in a straight line when the steering wheel is in the middle position (hands off), slowly adjust the dial to correct the steering.

  • Seite 32: Spare Tyre

    13. Spare Tyre • A spare tyre can be mounted to the car body in the position shown. • Use the included tyre mounting screw and screwdriver. 14. Tuning Shock absorber position • Tuning options: - Adjustable front axle: Yes - Adjustable rear axle: Yes •...

  • Seite 33: Troubleshooting

    15. Troubleshooting Problem Suggestion • Check that the remote control and car are switched on. • Check for any loose or damaged parts/wires/connectors. The car does not move. • Car battery may be flat. Charge the battery. • The speed controller heat protection circuit may have been triggered. Stop using and let the speed controller cool down.

  • Seite 34: Care And Maintenance

    16. Care and maintenance Important: • Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as they can cause damage to the housing and malfunctioning e.g. damage to electronics and discolouration of body. • Never wash the vehicle with water, e.g. using a high-pressure cleaner. This will destroy the vehicle. •...

  • Seite 35: Technical Data

    19. Technical data a) Car Scale ..............1:10 Drive ..............Four-wheel drive Motor ..............RC 390 brushed motor Speed ...............max. 20 km/h Dimensions (L x W x H) ........398 x 250 x 148 mm Tyre dimensions (W x Ø) ........38 x 90 mm Wheelbase ............240 mm Ground clearance ..........39 mm Weight ..............approx.
  • Seite 36 Table des matières Page Introduction ................................38 Explication des symboles ..........................38 Utilisation prévue ...............................38 Contenu de l’emballage .............................38 Liste des pièces de rechange ..........................39 Mode d’emploi actualisé ............................39 Consignes de sécurité ............................39 a) Généralités ..............................40 b) Conduite de la voiture ..........................40 Informations sur les piles et la sécurité...
  • Seite 37 16. Entretien et maintenance ...........................51 17. Déclaration de conformité (DOC) ........................51 18. Élimination des déchets .............................51 a) Produit .................................51 b) Piles/accumulateurs ............................51 19. Caractéristiques techniques ..........................52 a) Voiture .................................52 b) Accu de la voiture ............................52 c) Émetteur (télécommande) ...........................52 d) Chargeur ..............................52...

  • Seite 38: Introduction

    1. Introduction Chère cliente, cher client, Merci d’avoir acheté ce produit. Ce produit est conforme aux exigences nationales et européennes en vigueur. Afin de préserver cette conformité et de garantir un fonctionnement en toute sécurité, vous devez respecter ce mode d’emploi ! Important Conservez ce mode d’emploi à titre de référence et fournissez-le avec le produit à toute tierce partie. Pour toute question technique, veuillez vous adresser à: France (email): technique@conrad-france.fr...

  • Seite 39: Liste Des Pièces De Rechange

    5. Liste des pièces de rechange Veuillez visiter le site www.conrad.com, entrez le numéro d’article dans la case de recherche, puis faites défiler vers le bas jusqu’à « Documents et Téléchargements » et cherchez une « Liste des pièces de rechange ». Utilisez uniquement des pièces de rechange d’origine. 6. Mode d’emploi actualisé Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

  • Seite 40: Généralités

    Lisez attentivement le mode d’emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l’annulation de la garantie. L’usure normale du fait de l’utilisation (par exemple, pneus usés, roues de transmission usées) et les dommages accidentels (par exemple, pièces de voiture cassées) sont exclus de la garantie.

  • Seite 41: Informations Sur Les Piles Et La Sécurité

    • Ne conduisez pas pendant les orages, sous les lignes électriques à haute tension ou à proximité des pylônes radio. • Ne conduisez pas sous la pluie, dans les herbes mouillées, l’eau, la boue ou la neige. L’unité de réception/commande à l’intérieur du véhicule est protégée contre les éclaboussures d’eau, mais le modèle n’est ni étanche ni résistant à...

  • Seite 42: C) Piles Aa/Accumulateurs

    c) Piles AA/accumulateurs • Retirez les piles/accumulateurs de l’appareil s’il n’est pas utilisé pendant longtemps afin d’éviter les dégâts causés par des fuites. • Il convient de remplacer toutes les piles/accumulateurs en même temps. Le mélange de piles/accumulateurs anciennes et de nouvelles piles/accumulateurs dans l’appareil peut entraîner la fuite d’accumulateurs et endommager l’appareil. • Les piles/accumulateurs ne doivent pas être démantelées, court-circuitées ou jetées dans un feu. Ne rechargez pas les piles non rechargeables.

  • Seite 43: Éléments De Fonctionnement/Commande

    9. Éléments de fonctionnement/commande a) Modèle de voiture J K L A Prises de connexion LED G Bouton d’alimentation du récepteur B Poutre de carrosserie H Amortisseur C Moteur I Compartiment à accus D Dissipateur thermique J Récepteur/régulateur de vitesse E Couvercle du compartiment à...

  • Seite 44: B) Émetteur (Télécommande)

    b) Émetteur (télécommande) 1 Antenne 2 Volant 3 Levier d’accélération (marche avant, marche arrière, arrêt) 4 Compartiment à accumulateurs. 5 STEERING TRIM : Réglage du trim de direction 6 LED (clignote lentement lorsque la pile est faible) 7 Commutateur de vitesse Limite la réponse de l’accélérateur (réglage le plus bas = 40 % de la vitesse maximale) 8 STEERING REV : pour l’inversion de la fonction de direction (inverseur de servo de direction) 9 Bouton MARCHE/ARRÊT 10 Bouton AUX.

  • Seite 45: Préparation À La Conduite

    10. Préparation à la conduite a) Charge de l’accumulateur de la voiture Important : • Référez-vous à la section « 8. Informations sur les piles et la sécurité » de la page 41 . • Utilisez uniquement le chargeur et le câble fournis pour charger l’accu. Déconnectez l’accumulateur et retirez-le de la voiture avant de le charger.

  • Seite 46: D) Insertion De L'accumulateur De La Voiture

    d) Insertion de l’accumulateur de la voiture Important Utilisez uniquement l’accumulateur/les accumulateurs fourni(s) avec la voiture. Ne faites jamais fonctionner la voiture à l’aide d’un adaptateur secteur, même pas à des fins de test. 1. Ouvrez le couvercle du compartiment à accus. 2. Insérez les accus de la voiture. - Respectez la polarité indiquée à l’intérieur du compartiment. - Utilisez la languette pour retirer les accus.

  • Seite 47: B) Conduite Du Modèle

    b) Conduite du modèle Important • Ne dirigez jamais l’antenne de l’émetteur vers le véhicule, car cela réduirait la portée. • La portée maximale est atteinte lorsque les antennes de l’émetteur et du véhicule sont toutes deux verticales. Volant Tourner à gauche Tourner à...

  • Seite 48: C) Commandes De Réglage Du Trim/De La Vitesse/Direction

    c) Commandes de réglage du trim/de la vitesse/direction TRIM DE DIRECTION • Il sert à définir le point neutre des roues avant. • Si la voiture ne roule pas en ligne droite lorsque le volant est en position centrale (levier relâché), réglez lentement la manette pour corriger la direction. COMMUTATEUR DE VITESSE •...

  • Seite 49: Roue De Secours

    13. Roue de secours • Une roue de secours peut être montée sur la carrosserie de la voiture dans la position indiquée. • Utilisez la vis de montage des pneus et le tournevis fournis. 14. Réglage Position des amortisseurs • Possibilités de réglage : - Essieu avant réglable : Oui - Essieu arrière réglable : Oui •...

  • Seite 50: Dépannage

    15. Dépannage Problème Suggestion • Vérifiez que la télécommande et la voiture sont allumées. • Vérifiez la présence de pièces, des fils ou des connecteurs lâches ou endommagés. La voiture ne se déplace pas. • L’accumulateur de la voiture peut être à plat. Rechargez l'accumulateur. • Le circuit de protection thermique du régulateur de vitesse peut avoir été déclenché.

  • Seite 51: Entretien Et Maintenance

    16. Entretien et maintenance Important : • N’utilisez pas de produits de nettoyage abrasifs, d’alcool à friction ou autre produit chimique ; ceux-ci risqueraient d’abîmer le boîtier et de causer des dysfonctionnements, par exemple, les dommages au système électronique et la décoloration de la carrosserie. •...

  • Seite 52: Caractéristiques Techniques

    19. Caractéristiques techniques a) Voiture Échelle ..............1:10 Entraînement ............ Quatre roues motrices Moteur ..............Moteur à brosse RC 390 Vitesse ..............20 km/h max. Dimensions (L x l x h) ........398 x 250 x 148 mm Dimensions des roues (l x Ø) ......38 x 90 mm Empattement ............240 mm Garde au sol .............39 mm Poids ..............env.
  • Seite 53 Inhoudsopgave Pagina Inleiding ................................55 Verklaring van de symbolen ..........................55 Beoogd gebruik ..............................55 Omvang van de levering ............................55 Lijst met reserveonderdelen ..........................56 Meest recente gebruiksaanwijzing ........................56 Veiligheidsinstructies ............................56 a) Algemeen ..............................57 b) De auto besturen ............................57 Batterijinformatie en veiligheid ...........................58 a) Algemene informatie ............................58 b) Li-ionbatterij ..............................58 c) AA-batterijen/accu’s .............................59 d) De batterij van het model opladen .......................59...
  • Seite 54 16. Onderhoud en reiniging .............................68 17. Conformiteitsverklaring (DOC) ...........................68 18. Verwijdering ...............................68 a) Product ................................68 b) Batterij/accu’s ..............................68 19. Technische gegevens ............................69 a) Auto ................................69 b) Autobatterij ..............................69 c) Zender (afstandsbediening) .........................69 d) Laden ................................69...

  • Seite 55: Inleiding

    1. Inleiding Beste klant, Hartelijk dank voor de aankoop van dit product. Het product is voldoet aan de nationale en Europese wettelijke voorschriften. Om deze status te handhaven en een veilige werking te garanderen, dient u als eindgebruiker deze gebruiksaanwijzing in acht te nemen! Belangrijk: Bewaar deze gebruiksaanwijzingen ter referentie.

  • Seite 56: Lijst Met Reserveonderdelen

    5. Lijst met reserveonderdelen Bezoek www.conrad.com en voer het Bestelnr. in het zoekveld in, scroll vervolgens omlaag naar “Documenten & Downloads” en zoek naar een “Reserveonderdelenlijst”. Gebruik uitsluitend originele reserveonderdelen. 6. Meest recente gebruiksaanwijzing Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code.

  • Seite 57: A) Algemeen

    Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie. Normale slijtage tijdens gebruik (bijv.

  • Seite 58: Batterijinformatie En Veiligheid

    • Rijd niet tijdens onweer, onder hoogspanningsleidingen of in de buurt van zendmasten. • Rijd niet in de regen of door nat gras, water, modder of sneeuw. De ontvanger/besturingseenheid in het voertuig is bestand tegen spatwater, maar het model is niet waterbestendig of watervast. Laat de zender niet vochtig of nat raken! •...

  • Seite 59: C) Aa-Batterijen/Accu's

    c) AA-batterijen/accu’s • De batterijen/accu’s dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. • Alle batterijen/accu’s dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe batterijen/accu’s in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.

  • Seite 60: Bedieningselementen

    9. Bedieningselementen a) Modelauto J K L A LED-aansluitingen G Aan-/uitknop van ontvanger B Carrosseriedrager H Schokdemper C Motor I Batterijvak D Koelplaat J Ontvanger/snelheidsregelaar E Deksel batterijvak K Ledindicator F Batterijvak L Antenne...

  • Seite 61: B) Zender (Afstandsbediening)

    b) Zender (afstandsbediening) 1 Antenne 2 Stuur 3 Gashendel (vooruit, achteruit, stop) 4 Accuvak. 5 STEERING TRIM: Stuurafstelling 6 LED (knippert traag wanneer het batterijvermogen laag is) 7 Snelheidsschakelaar: Beperkt de reactie van de gashendel (laagste instelling = 40 % van de maximale snelheid) 8 STEERING REVSTEERING REV: de stuurfunctie omkeren (omkeerschakelaar stuurservo) 9 AAN/UIT-knop 10 AUX-knop (inactief voor deze auto)

  • Seite 62: Voorbereidingen Om Te Beginnen Met Rijden

    10. Voorbereidingen om te beginnen met rijden a) De autobatterij op opladen Belangrijk: • Let op “8. Batterijinformatie en veiligheid” op pagina 58. • Gebruik uitsluitend de meegeleverde lader en kabel om de batterij op te laden. Koppel de batterij los en haal deze uit de auto voordat u deze oplaadt.

  • Seite 63: D) De Batterij In De Auto Plaatsen

    d) De batterij in de auto plaatsen Belangrijk Gebruik uitsluitend de batterij/batterijen meegeleverd met de auto. Gebruik de auto nooit met een stroomadapter, zelfs niet voor testdoeleinden. 1. Open de deksels van het batterijvak. 2. Installeer de batterijen van de auto. - Let hierbij op de polariteit gemarkeerd in het batterijvak.

  • Seite 64: B) Het Model Rijden

    b) Het model rijden Belangrijk • Richt de antenne van de zender nooit op het voertuig, omdat het bereik hierdoor zal worden ingekort. • Het maximale bereik zal worden behaald wanneer de antenne van de zender en het voertuig beide verticaal staan. Stuur Naar links draaien Naar rechts draaien...

  • Seite 65: C) Stuurafstelling/Snelheid/Stuurinvoer

    c) Stuurafstelling/snelheid/stuurinvoer BESTURINGSAFSTELKNOP • Gebruik dit om het neutrale punt van de voorwielen in te stellen. • Als de auto niet in een rechte lijn rijdt wanneer het stuurwiel op de middenstand staat (handen los), draai deze knop dan beetje bij beetje om de besturing te corrigeren. SNELHEIDSSCHAKELAAR •...

  • Seite 66: Reserveband

    13. Reserveband • Een reserveband kan op de carrosserie worden gemonteerd in de afgebeelde positie. • Gebruik de meegeleverde bandmontageschroef en schroevendraaier. 14. Afstemmen Schokdemperpositie • Afstellingsopties: - Verstelbare vooras: Ja - Verstelbare achteras: Ja • De schokdempers kunnen in verschillende posities op de onderste draagarmen worden gemonteerd waardoor de rijhoogte, wielvlucht en veerspanningshoek worden beïnvloed.

  • Seite 67: Probleemoplossing

    15. Probleemoplossing Probleem Suggestie • Controleer of de afstandsbediening en auto zijn ingeschakeld. • Controleer op losse of beschadigde onderdelen/draden/aansluitingen. De auto beweegt niet. • De batterij van de auto is mogelijk uitgeput. Laad de accu op. • Het beveiligingscircuit tegen oververhitting van de snelheidsregelaar was mogelijk geactiveerd.

  • Seite 68: Onderhoud En Reiniging

    16. Onderhoud en reiniging Belangrijk: • Gebruik geen agressieve schoonmaakmiddelen, ontsmettingsalcohol of andere chemische oplossingen, omdat deze de behuizing kunnen beschadigen en storingen kunnen veroorzaken, zoals schade aan de elektronica en verkleuring van carrosserie. • Was het voertuig nooit met water, bijvoorbeeld door een hogedrukreiniger te gebruiken. Dit zal het voertuig vernietigen.

  • Seite 69: Technische Gegevens

    19. Technische gegevens a) Auto Schaal ...............1:10 Drive ..............Vierwielaandrijving Motor ..............RC 390 borstelmotor Snelheid ............max. 20 km/u Afmetingen (L x B x H)........398 x 250 x 148 mm Bandafmetingen (B x Ø) ........38 x 90 mm Wielbasis ............240 mm Bodemspeling ...........39 mm Gewicht .............ong.
