Bauanleitung
Bevor die Kabel mit den Strips verbunden werden, kannst Du die Kupferstreifen an den
Enden der LED-Strips vorverzinnen, indem Du einen kleinen Lötzinn-Punkt aufbringst und
ihn abkühlen lässt. Das Vorverzinnen der Lötpads erleichtert vor allem bei Lötanfängern den
Umgang mit Kabel, Zinn und Lötkolben.
• Nun werden die einzelnen Kontakte der Strips über die Kabel verbunden. Hierbei ist
besonders auf die Reihenfolge der Farben zu achten. Kombiniere deshalb vor dem
Verlöten die Kabel zu 3er-Gruppen mit den drei verschiedenen Farben.
• Die Anordnung der Kabel ist bereits durch die Lasergravur in der Grundplatte zu
erkennen. Die Kabel werden nun entsprechend der Beschriftung verbunden und
verlötet.
+5V +5V
Do  Din
GND  GND (weiß)
Falls Du Schwierigkeiten hast, die Beschriftung der einzelnen Ausgänge zu lesen, nimm Dir
eine Lupe zur Unterstützung heran.

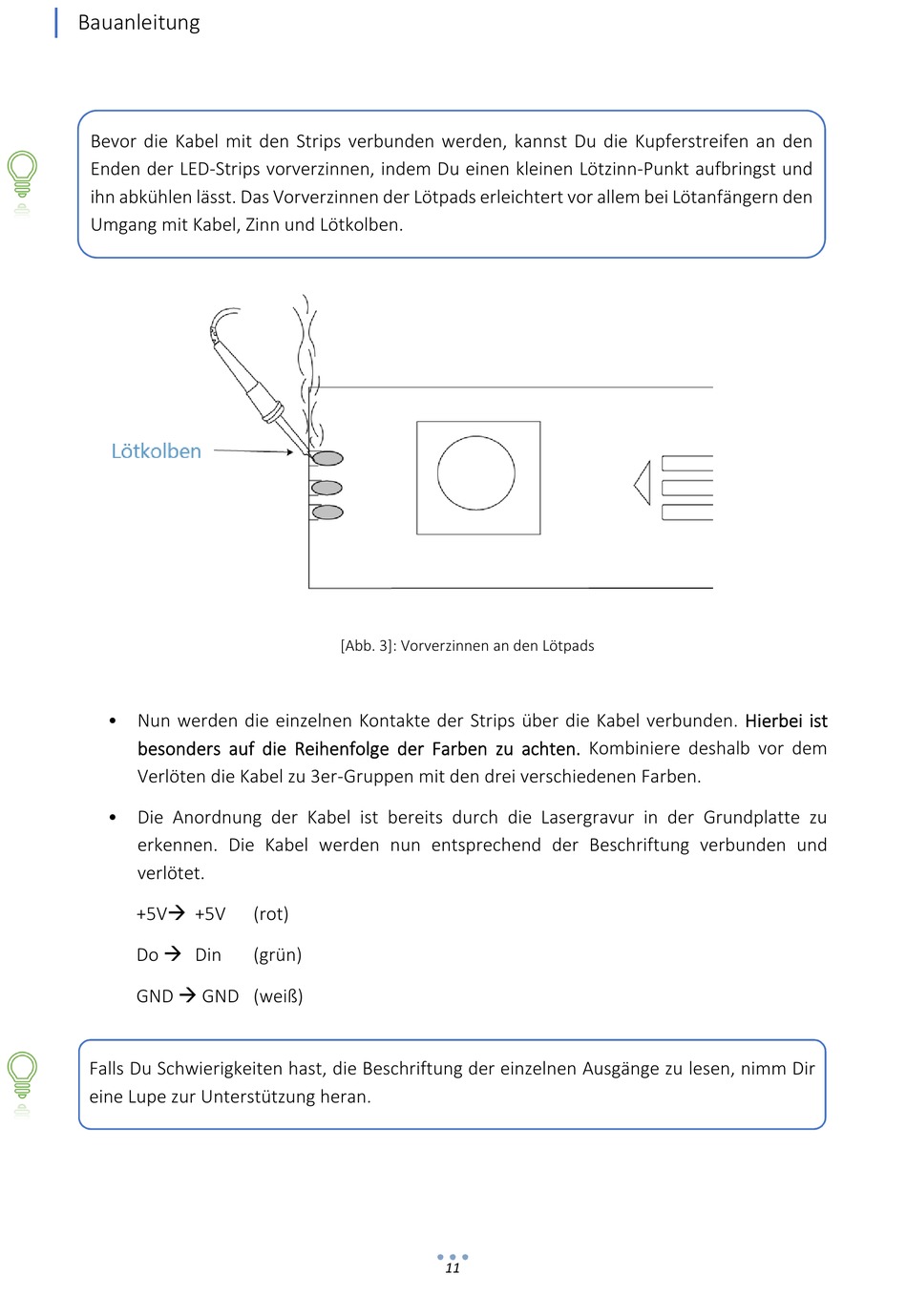

[Abb. 3]: Vorverzinnen an den Lötpads
(rot)
(grün)
