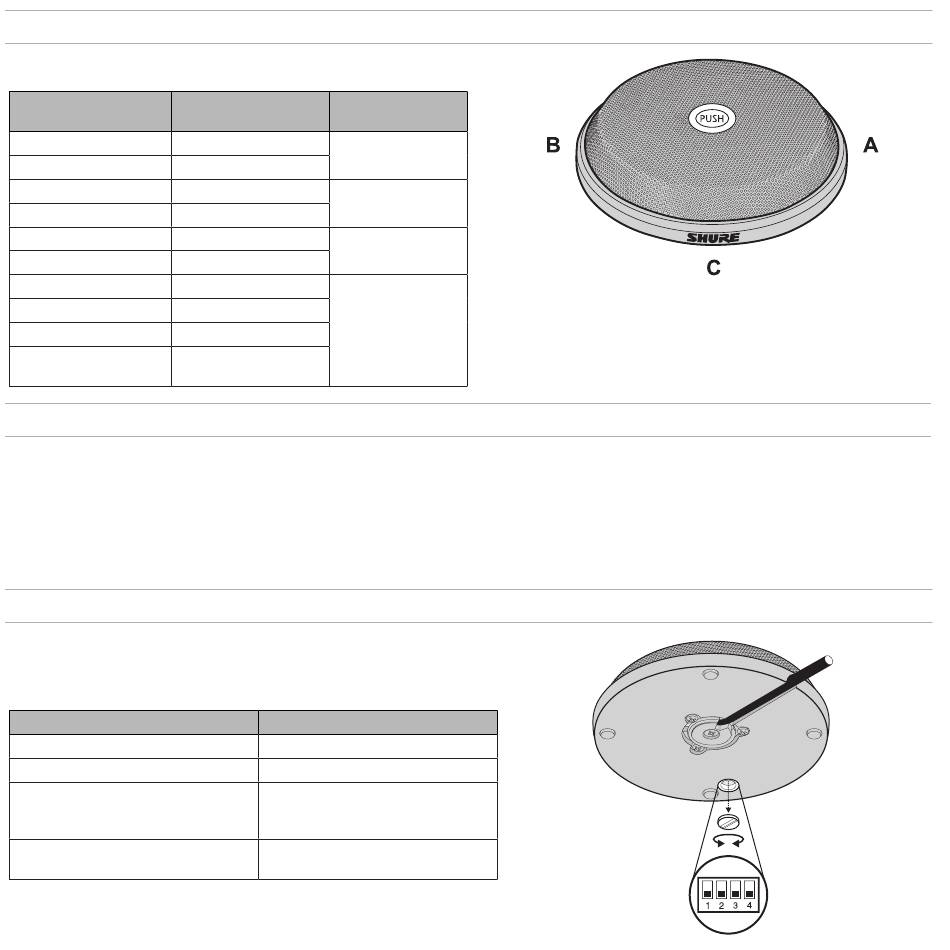

Cabo
O MX396 é fornecido com um cabo fixo desencapado de 6,1 m (20 pés).
Cor do Fio Função
Branco Mic 1 Áudios +
Verde Mic 1 Áudios −
Laranja Mic 2 Áudios +
Azul Mic 2 Áudios −
Amarelo Mic 3 Áudios +
Cinza Mic 3 Áudios −
Vermelho SWITCH OUT
Preto LED IN
Prateado (não isolado) Terra lógico
Proteção Aterramento comum
do microfone
Phantom Power
Cada elemento do microfone requer alimentação fantasma de 12 a 48 V.
O LED também utiliza alimentação fantasma e escurece um pouco quan-
do a tensão da alimentação fantasma cai abaixo de 48 V DC.
O modelo com Três elementos consome 22 mA a 48 V. O modelo com
Dois elementos consome 19 mA a 48 Vdc. (Cada elemento consome 3
mA, e o LED consome 13 mA, que são distribuídos igualmente entre to-
dos os elementos.)
Como Acessar os Interruptores DIP
Cuidado: Não reinstalar o parafuso de retenção reduz a imunidade à RF.
Configurações do Interruptor DIP
PARA BAIXO (Padrão)
Momentaneamente
Pressione para Mudo
Botão mudo acionado, o LED acende
quando o microfone está ativo
Alcance total de frequência
Elemento do
Microfone
A
B
C (modelos TRI)
Todos
UP
Alternar
Pressione para Falar
Desative o botão mudo (microfone
sempre ativo), a lógica controla o
LED
Filtro de Corte de Baixas de 6 dB/
oitava
OBSERVAÇÃO: Não conecte vários elementos em paralelo a uma única
entrada de microfone. O consumo de corrente da alimentação fantasma
pode exceder o máximo permitido para uma entrada de microfone.
