Cavo
Il microfono MX396 viene fornito con un cavo non staccabile e non termi-
nato, da 6 m.
Colore cavo Funzione
Bianco Mic 1 Audio +
Verde Mic 1 Audio −
Arancione Mic 2 Audio +
Blu Mic 2 Audio −
Giallo Mic 3 Audio +
Grigio Mic 3 Audio −
Rosso SWITCH OUT
Nero Ingresso LED
Argento (non isolato) Logic Ground
Schermatura Massa comune microfono

Alimentazione phantom

Ciascun elemento nel microfono richiede un'alimentazione phantom da
12 a 48 V. Anche il LED utilizza l'alimentazione phantom e si attenua leg-
germente quando la tensione dell'alimentazione phantom scende sotto 48
V cc.
Il modello a tre elementi assorbe 22 mA a 48 V, quello a due elementi
assorbe 19 mA a 48 V cc. Ciascun elemento assorbe 3 mA ed il LED as-
sorbe 13 mA, distribuiti uniformemente in ciascun elemento.

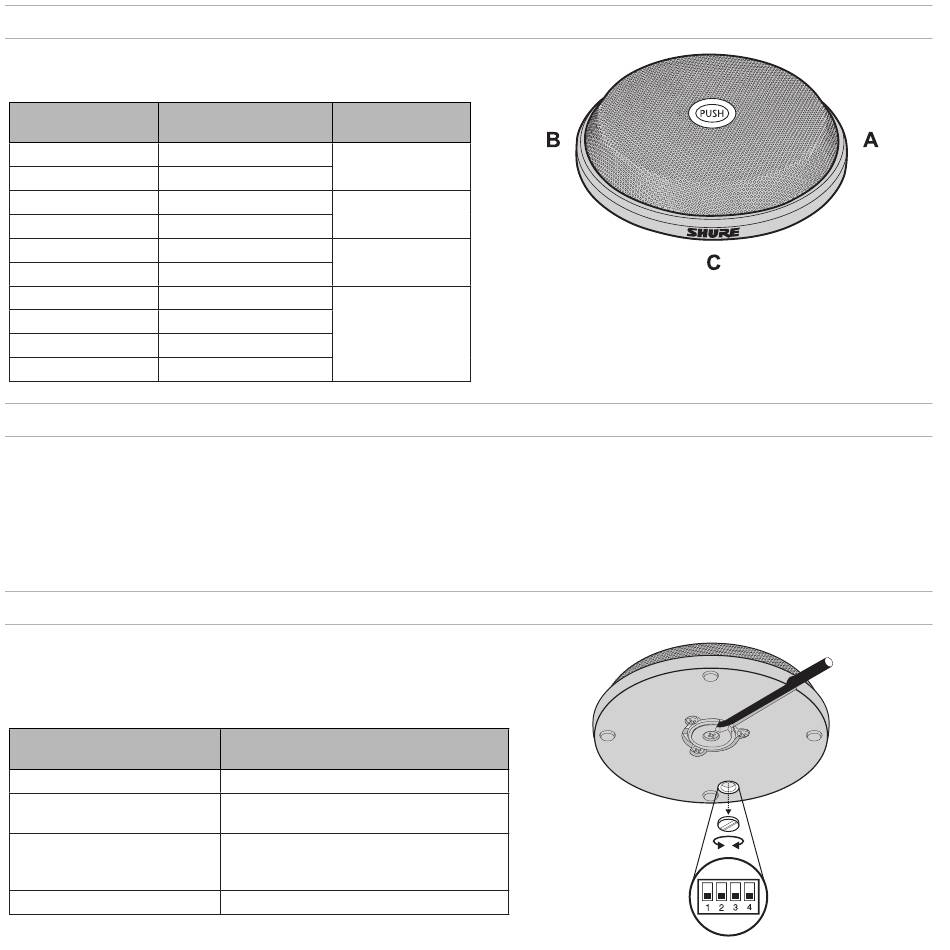

Accesso agli switch DIP
Attenzione: la mancata installazione delle viti di fermo riduce l'immunità
RF.
Impostazioni degli switch DIP
GIÙ (impostazione
predefinita)
Momentaneo
Silenziamento mediante
pressione
Pulsante di mute attivato, il LED
si accende quando il microfono
è attivo
Gamma di frequenze intera
Elemento
microfono
A
B
C (modelli TRI)
Tutti
SU
Attivazione/disattivazione
Attivazione mediante pressione
Pulsante di mute disattivato (microfono sem-
pre acceso), il segnale logico controlla il LED
Filtro passa alto da 6 dB/ottava
NOTA: non collegate più elementi in parallelo ad un singolo ingresso mi-
crofonico. L'assorbimento di corrente dell'alimentazione phantom potrebbe
eccedere il massimo consentito per un ingresso microfonico.
29
