Câble
Le MX396 est fourni avec un câble solidaire de 6 m sans terminaison.
Couleur du fil Fonction
Blanc Micro 1, audio +
Vert Micro 1, audio −
Orange Micro 2, audio +
Bleu Micro 2, audio −
Jaune Micro 3, audio +
Gris Micro 3, audio −
Rouge COUPURE
Noir ENTRÉE LED
Argent (non isolé) Masse de logique
Blindage Masse commune du micro
Alimentation fantôme
Chaque capsule du microphone nécessite une alimentation fantôme de
12 à 48 V. Le voyant à LED utilise également l'alimentation fantôme et sa
luminosité s'atténue légèrement lorsque celle-ci chute sous les 48 V c.c.
Le modèle à trois capsules consomme 22 mA à 48 V. Le modèle à deux
capsules consomme 19 mA à 48 V c.c. (Chaque capsule consomme 3 mA
et le voyant à LED consomme 13 mA, répartis de manière uniforme entre
chaque élément.)

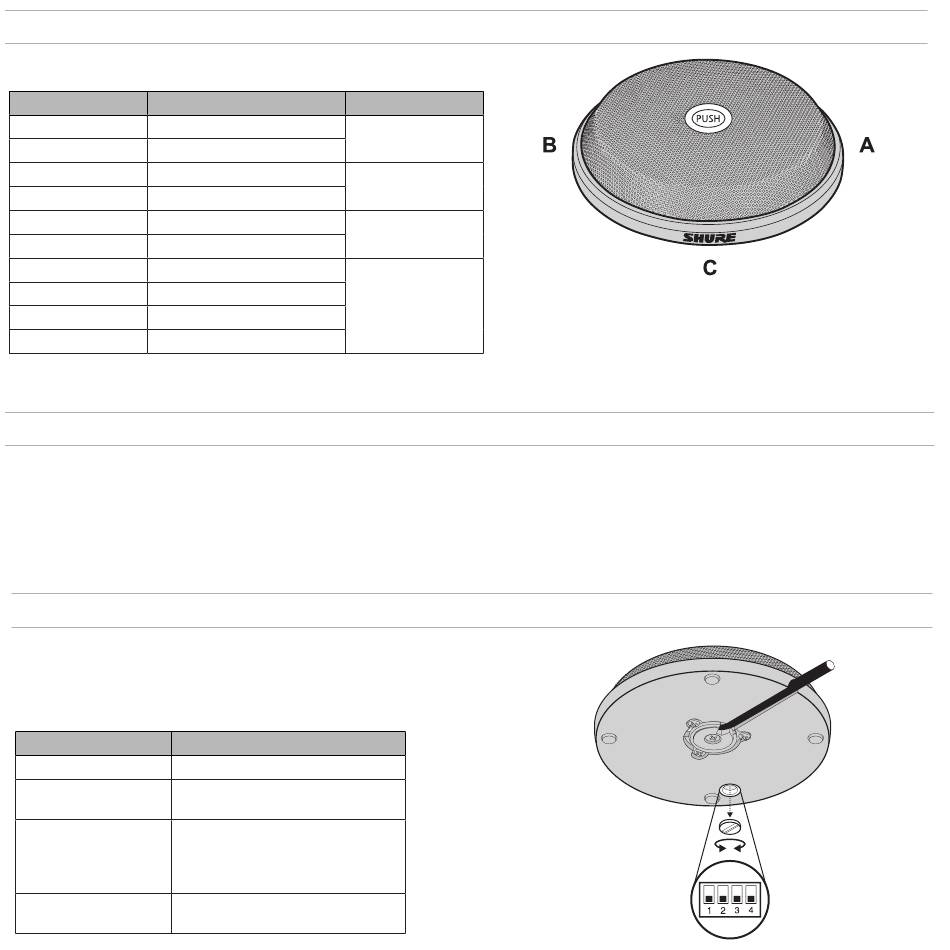

Accès aux micro-interrupteurs
Attention : Le fait de ne pas remettre en place la vis d'arrêt réduira
l'immunité HF.
Réglages des micro-interrupteurs
ABAISSÉ (par défaut) RELEVÉ
Fugitif Bascule
Appuyer pour couper Appuyer pour parler
le son
Bouton de coupure du Bouton de coupure du son désac-
son activé; le voyant à tivé (micro toujours activé); la borne
LED s'allume quand le logique contrôle le voyant à LED
micro est actif
Plage de fréquences Filtre coupe-bas 6dB/octave
complète
Capsule micro
A
B
C (modèles TRI)
Tous
REMARQUE : ne pas connecter plusieurs capsules en parallèle à une
seule entrée micro. La consommation de courant d'alimentation fantôme
pourrait dépasser la capacité en courant maximale possible pour une en-
trée micro.
11
