Filtro passa alto
Posizionate lo switch DIP 4 su per attivare il filtro passa alto. Attenua 6 dB a ottava sotto i 150 Hz.
Comando di silenziamento locale
Il microfono viene configurato in fabbrica per il controllo locale (manuale) del mute (switch DIP 3 giù). In questa modalità, il pulsante PUSH sul microfono
provoca il silenziamento del segnale audio sul microfono stesso. L'audio non viene inviato alle uscite audio.
In questa configurazione, il colore del LED indica lo stato del microfono,
conseguente ai comandi impartiti dall'utente con il pulsante PUSH.
Verde: microfono attivo
Rosso: microfono in mute

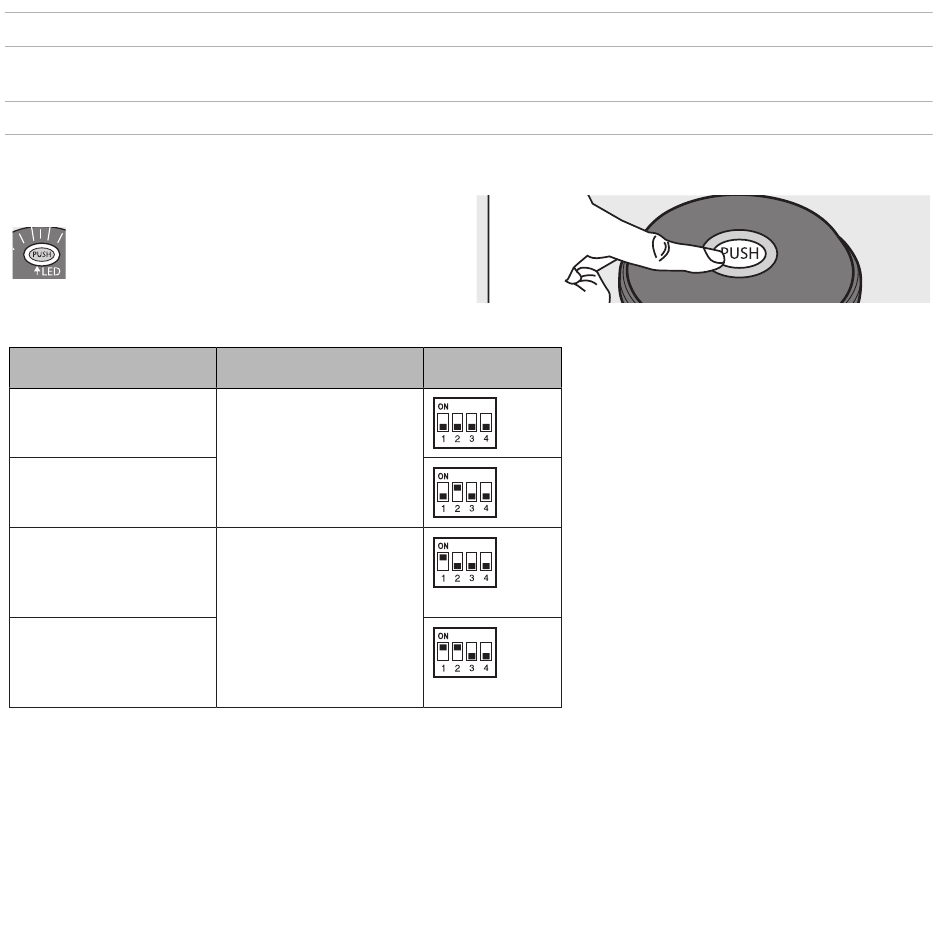

Configurazione del pulsante
Per l'utilizzo locale del con di mute, utilizzate gli switch DIP 1 e 2 per configurare il comportamento del pulsante.
Comportamento del pulsante
Momentaneo: premere per
silenziare (impostazione di
fabbrica).
Momentaneo: premere per
parlare
Attivazione/disattivazione:
premete e rilasciate per
inserire/ disinserire il micro-
fono. Il microfono è attivo
all'accensione.
Attivazione/disattivazione:
premete e rilasciate per
inserire/ disinserire il micro-
fono. Il microfono è silenziato
all'accensione
30
Segnale logico SWITCH OUT
Quando viene premuto,
SWITCH OUT (cavo rosso)
scende a 0 V. Quando viene
rilasciato, ritorna a +5 V.
La pressione ed il rilascio im-
postano SWITCH OUT a 0 V.
Premete nuovamente per ripor-
tarla a +5 V.
Impostazione
switch DIP
