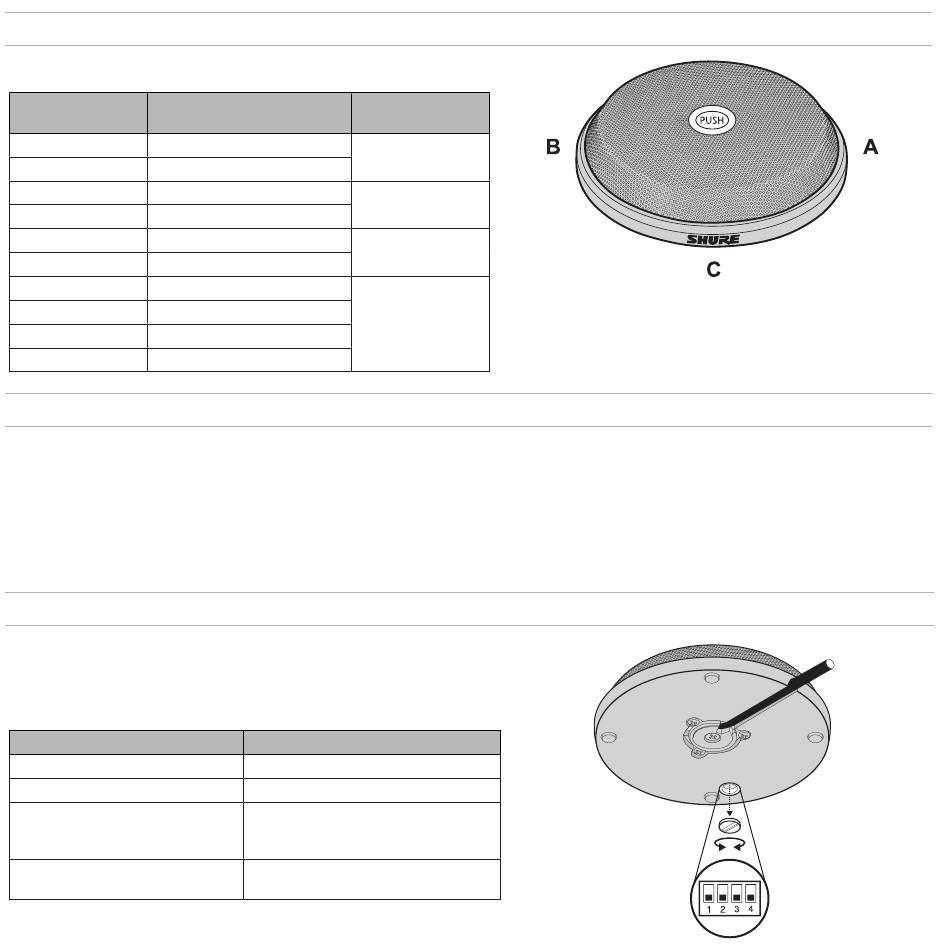

Cable
El MX396 incluye un cable de 20 pies conectado sin terminación.
Color del alambre Función
Blanco Mic 1 Audio +
Verde Mic 1 Audio −
Anaranjado Mic 2 Audio +
Azul Mic 2 Audio −
Amarillo Mic 3 Audio +
Gris Mic 3 Audio −
Rojo SALIDA DE INTERRUPTOR
Negro ENTRADA DE LED
Plata (no aislado) Tierra lógica
Blindaje Tierra común de micrófonos
Alimentación phantom
Cada elemento en el micrófono requiere alimentación phantom de 12 a 48
V. El LED también utiliza alimentación phantom, y se atenúa ligeramente
cuando el voltaje de la alimentación phantom disminuye a menos de 48
VCC.
El modelo de tres elementos consume 22 mA a 48 V. El modelo de dos
elementos consume 19 mA a 48 VCC. (Cada elemento consume 3 mA y
el LED consume 13 mA, distribuidos por igual entre los elementos.)
Acceso a los interruptores DIP
Precaución: Si no se reinstala el tornillo de fijación se reduce la inmuni-
dad a interferencias de RF.
Configuración de interruptores DIP
ABAJO (por omisión)
Momentáneo
Oprima para silenciar
Botón de silenciamiento habilitado,
el LED se ilumina cuando el micró-
fono está activo
Rango completo de frecuencias
Elemento de
micrófono
A
B
C (modelos TRI)
Todo
ARRIBA
Conmutador
Oprima para hablar
Botón de silenciamiento inhabilitado
(el micrófono siempre está activo), la
lógica controla el LED
Filtro de atenuación de bajos de 6 dB
por octava
NOTA: No conecte varios elementos en paralelo a una sola entrada de
micrófono. El consumo de corriente de alimentación phantom podría ex-
ceder el máximo permisible para una entrada de micrófono.
