Controllo di mute logico (missaggio automatico)
Posizionate lo switch DIP 3 su per configurare il microfono per le applicazioni con controllo logico in cui l'audio del microfono viene silenziato da un dis-
positivo esterno, come un mixer automatico. In questa modalità, la funzione di mute locale del pulsante PUSH viene esclusa (il microfono invia sempre
l'audio) ed il LED non risponde direttamente alla pressione del pulsante.
Come richiesto dalle specifiche di installazione, collegate il conduttore SWITCH OUT del cavo del microfono al mixer automatico o ad altro dispositivo
logico TTL. Quando l'oratore preme il pulsante sul microfono, si modifica il livello di tensione nel conduttore SWITCH OUT: questa variazione richiede al
dispositivo di silenziare l'audio di quel canale o di eseguire altre funzioni.
Per controllare il LED sul microfono, collegate il conduttore LED IN all'uscita gate sul mixer automatico (o altro dispositivo logico TTL).

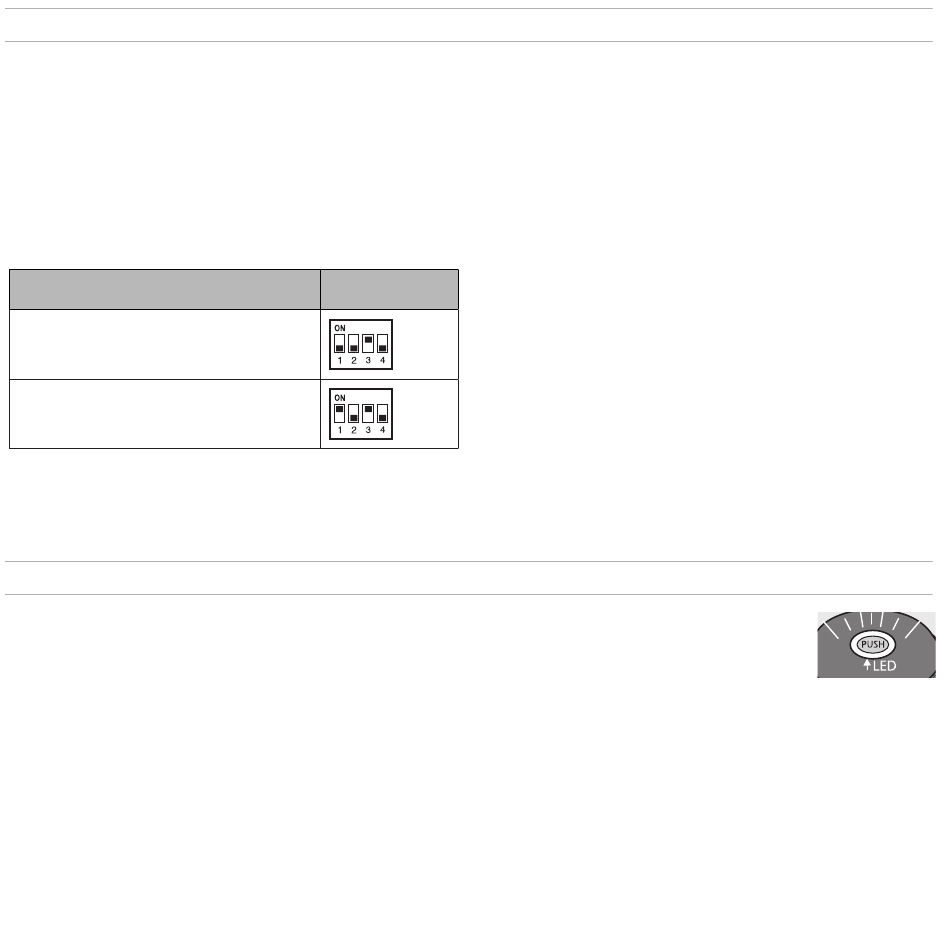

Configurazione del pulsante
Per la funzionalità di controllo logico, lo switch DIP 1 determina lo stato del pulsante (lo switch DIP 2 non ha alcun effetto).
Comportamento del pulsante
Momentaneo: Quando viene premuto, SWITCH
OUT (cavo rosso) scende a 0 V. Quando viene
rilasciato, ritorna a +5 V.
Attivazione/disattivazione: La pressione
ed il rilascio impostano SWITCH OUT a 0 V.
Premete nuovamente per riportarla a +5 V.
Controllo del LED utilizzando l'ingresso logico LED IN
Quando è configurato per il controllo di mute logico, collegate i conduttori LED IN ad uno switch esterno o ad una porta TTL (gate
out) su un mixer automatico.
• Il LED si accende in verde quando il LED IN del MX396 è collegato a massa (il cavo nero è collegato al cavo nudo argento).
• Il LED si accende in rosso quando il LED IN è sotto tensione (il cavo nero NON è collegato al cavo nudo argento).
Impostazione
switch DIP
