Commande de coupure du son logique (mixage automatique)
Relever le micro-interrupteur 3 pour configurer le microphone pour les applications avec commande logique où le son venant du microphone est coupé
par un appareil extérieur, comme par exemple un mélangeur automatique. Dans ce mode, la fonction de coupure du son locale du bouton PUSH est in-
validée (le microphone envoie toujours du son) et le voyant à LED ne répond pas directement à la pression du bouton.
Comme le requièrent les spécifications d'installation, raccorder le conducteur SORTIE COUPURE situé dans le câble du microphone au mélangeur
automatique ou à un autre appareil compatible logique TTL. Lorsque l'orateur appuie sur le bouton situé sur le microphone, cela modifie le niveau de ten-
sion au niveau du conducteur SORTIE COUPURE, lequel indique à l'appareil de couper le son pour ce canal ou d'effectuer une autre fonction.
Pour commander le voyant à LED du microphone, raccorder le conducteur ENTRÉE LED à la sortie gate du mélangeur automatique (ou de tout autre
appareil à logique TTL).

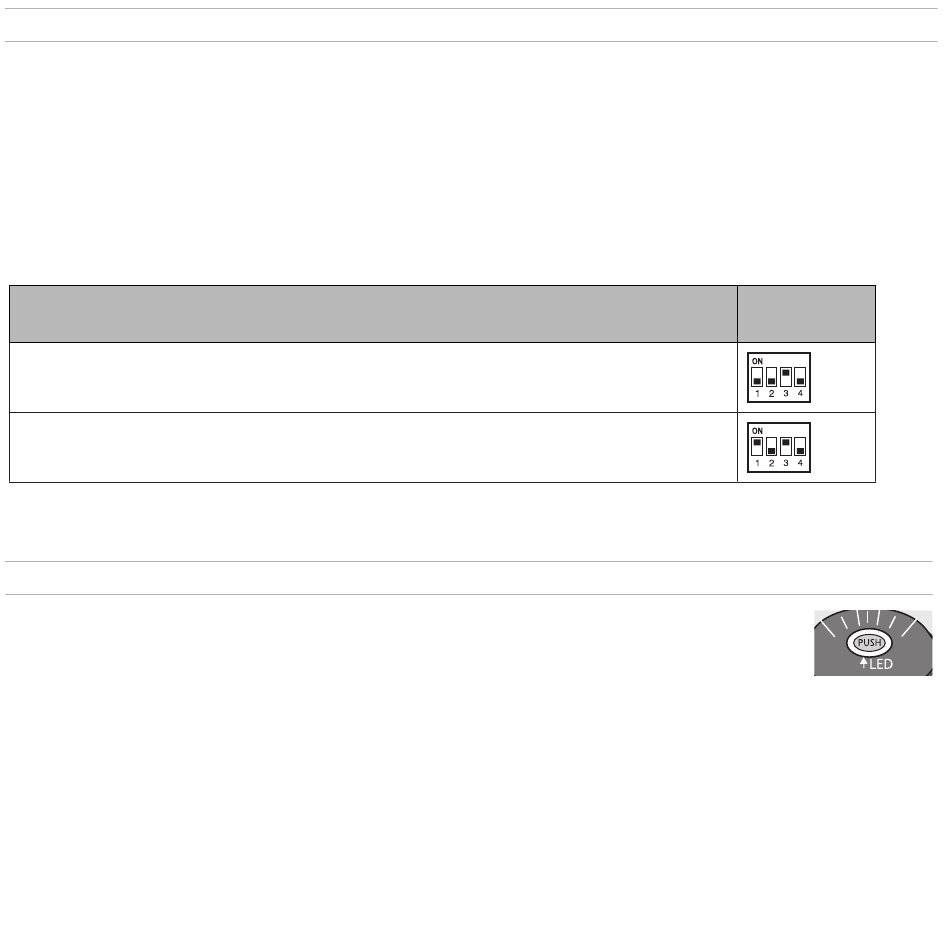

Configuration du bouton
Pour l'utilisation de la commande logique, le micro-interrupteur 1 détermine le comportement du bouton (le micro-interrupteur 2 est sans effet).
Comportement du bouton
Fugitif : Lorsque l'on appuie sur le bouton, la SORTIE COUPURE (fil rouge) descend à 0 V. Lorsque le bouton est
relâché, la SORTIE COUPURE revient à +5 V.
Bascule : Le fait d'appuyer sur le bouton et de le relâcher fait descendre la SORTIE COUPURE à 0 V. Appuyer de
nouveau pour revenir à +5 V.
Contrôle du voyant à LED en utilisant la borne ENTRÉE LED logique
En cas de configuration de commande logique pour la coupure du son, connecter les conducteurs ENTRÉE LED à un interrupteur
externe, relais ou un gate TTL (sortie gate) d'un mélangeur automatique.
• Le voyant à LED s'allume en vert lorsque la borne ENTRÉE LED du MX396 est reliée à la masse (fil noir connecté au fil
argent nu).
• Le voyant à LED s'allume en rouge lorsque la borne ENTRÉE LED est débranchée (fil noir NON connecté au fil argent nu).
Réglage
des micro-
interrupteurs
