AKG MicroMic C 417 III Bedienungshinweise Seite 60

XLR
1

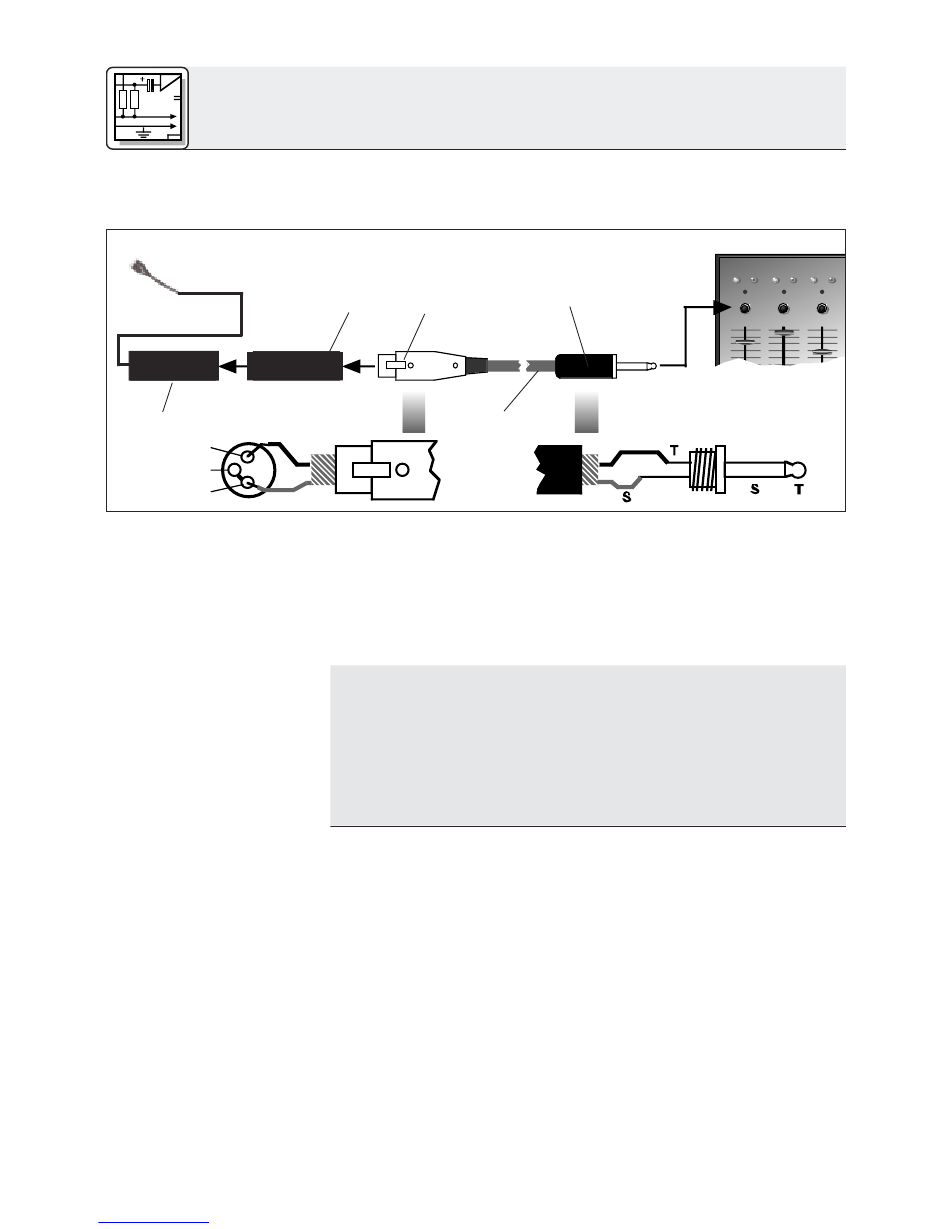

Fig. 2: Conexão a uma entrada não balanceada
2.3 C 417
2.3.1 Conexão
através do
Ligar o cabo:
Tirar o cabo:
60
Downloaded from www.Manualslib.com
2 Conexão
Veja fig. 2. Use um cabo (3) com um conector XLR fêmea e
um plug banana mono:
2
Phantom
1. Solde em ponte os pinos 1 e 3 no conetor XLR
(4) e conete à malha do cabo.
2. Conete o núcleo do cabo com o pino 2 do cone-
tor XLR (4) e com a ponta do plug banana (5).
Nota: Os cabos não balanceados podem absorver
radiações de campos magnéticos (cabos de
rede, cabos de iluminação, motores elétricos,
etc.) como uma antena. Em cabos com mais
de 5 m de comprimento isto poderá levar a
zumbidos e outros ruídos.
L/LP Com o alimentador a pilhas opcional B 29 L pode
III
ligar o microfone a entradas balanceadas ou não
balanceadas sem alimentação fantasma.
B 29 L
1. Coloque o conetor mini-XLR (1) do cabo do
Veja fig. 3. microfone numa das duas entradas mini-XLR
no B 29 L (2) até atingir o ponto final.
O conetor (1) é travado automaticamente.
Para tirar o cabo pressione o botão de de-
strava no conetor mini-XLR (1), tirando o cone-
tor (1) da entrada.
manuals search engine
5
4
3
