AKG MicroMic C 417 III Bedienungshinweise Seite 5

Phantomspeisegeräte (2) von AKG können Sie auch
an einen asymmetrischen Eingang anschließen.
Verwenden Sie dazu ein Kabel (3) mit XLR-
Stecker (weiblich) und Mono-Klinkenstecker:
XLR
1

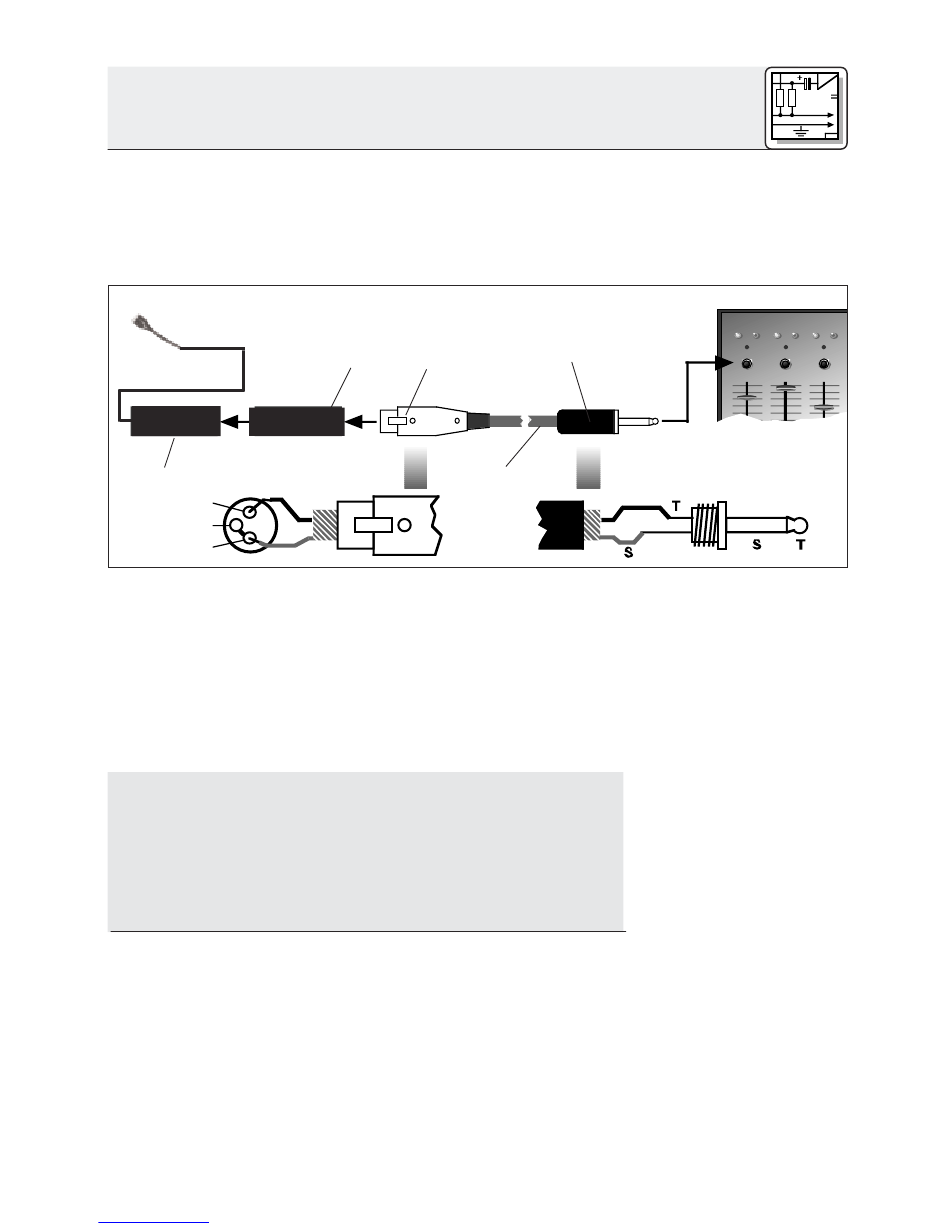

Abb. 2: Anschluss an asymmetrischen Eingang
1. Verbinden Sie im XLR-Stecker (4) mittels einer
Drahtbrücke Stift 1 mit Stift 3 und mit der
Abschirmung.
2. Verbinden Sie die innere Ader des Kabels mit
Stift 2 des XLR-Steckers (4) und der Spitze
des Klinkensteckers (5).
Beachten Sie, dass asymmetrische Kabel Ein-
streuungen aus Magnetfeldern (von Netz- und
Lichtkabeln, Elektromotoren usw.) wie eine An-
tenne aufnehmen können . Bei Kabeln, die län-
ger als 5 m sind, kann dies zu Brumm- und
ähnlichen Störgeräuschen führen.
Mit dem optionalen Batteriespeisegerät B 29 L
können Sie das Mikrofon an symmetrische oder
asymmetrische Eingänge ohne Phantomspeisung
anschliessen.
1. Stecken Sie den Mini-XLR-Stecker (1) am
Mikrofonkabel bis zum Anschlag in eine der
beiden Mini-XLR-Buchsen am B 29 L (2).
Der Stecker (1) verriegelt sich automatisch.
Downloaded from www.Manualslib.com
2
Phantom
manuals search engine
2 Anschluss
5
4
3
2.2.2 Anschluss
an asymmetri-
sche Eingänge
Siehe Abb. 2.
Hinweis:
2.3 C 417 L/PL
III
2.3.1 Anschluss
mittels B 29 L
Siehe Abb.3.
Kabel anstecken:
5
