Systemüberblick
1.2

Aufbau und Komponenten einer Waage

Lastträger
Wägezelle
Einbauelemente
Anschlußkasten
SIWAREX U
1-8
Zu einer kompletten Industriewaage gehören die folgenden Hauptbestandteile:
Í Í Í Í Í
Last
Í Í Í Í Í
Lastträger
Í Í Í Í Í
Wägezelle
É É É É É É É É É É
Fundament
JB

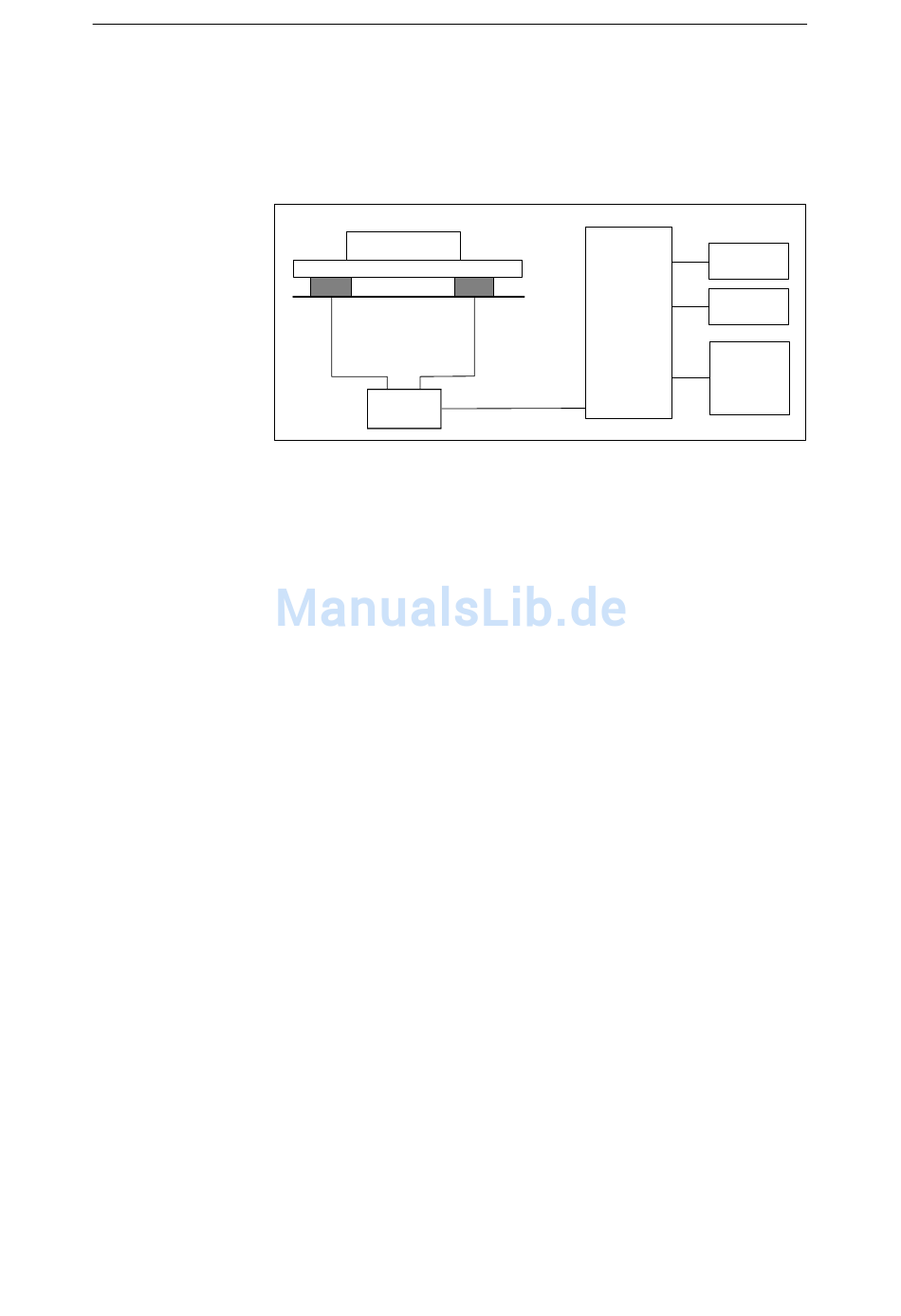

Bild 1-7 Waagenaufbau mit SIWAREX U
Lastträger dienen der Aufnahme der zu wiegenden Last. Lastträger können
sein: z.B. Plattform, Bunker, Krankatze, Behälter etc.
Die Wägezellen sind Meßwertaufnehmer, die eine mechanische Größe
(Gewicht) in ein proportionales elektrisches Signal umwandeln.
Einbauelemente gewährleisten die korrekte Funktion der Wägezelle. Einbau-
und Anlenkelemente verhindern Fehlbelastungen, die zu Meßfehlern und Schä-
den an der Wägezelle führen können. Fehlbelastungen entstehen durch Kräfte
(z.B. Querkräfte), für deren Wirkungsrichtung der Federkörper der Wägezelle
nicht ausgelegt ist.
Der Anschlußkasten (JB) dient zur Summation der Wägezellensignale durch
Parallelschaltung mehrerer Wägezellen.
Die SIWAREX-Baugruppe dient als elektronisches Auswertegerät, welches das
von der Wägezelle kommende Signal erfaßt und weiterverarbeitet.
SIWAREX U
Wägezelle
Baugruppe
Verbindungskabel
(4)J31069-D0605-U001-A3-0018
PC-Anschluß
Fernanzeiger-
Anschluß
SIMATIC-
Busanschluß
