Objektivversatzbereich

Dieser Projektor ist mit einer Objektivversatzfunktion (→ Seite 23) ausgestattet, um die Bildposition
mit Einstellern anzupassen. Der Objektivversatz ist innerhalb des unten aufgeführten Bereichs möglich.
HINWEIS:
• Falls der Objektivversatzbetrag den nachfolgend dargestellten Bereich überschreitet, können unscharfe und schattierte Bereiche
um die Enden des projizierten Bildes herum auftreten.
Legende: V „Vertikal" bezieht sich auf die Höhe des Bildschirms und H „Horizontal" bezieht sich auf
die Breite des Bildschirms. Der Objektivversatzbereich wird jeweils als ein Verhältnis von Höhe und
Breite angegeben.

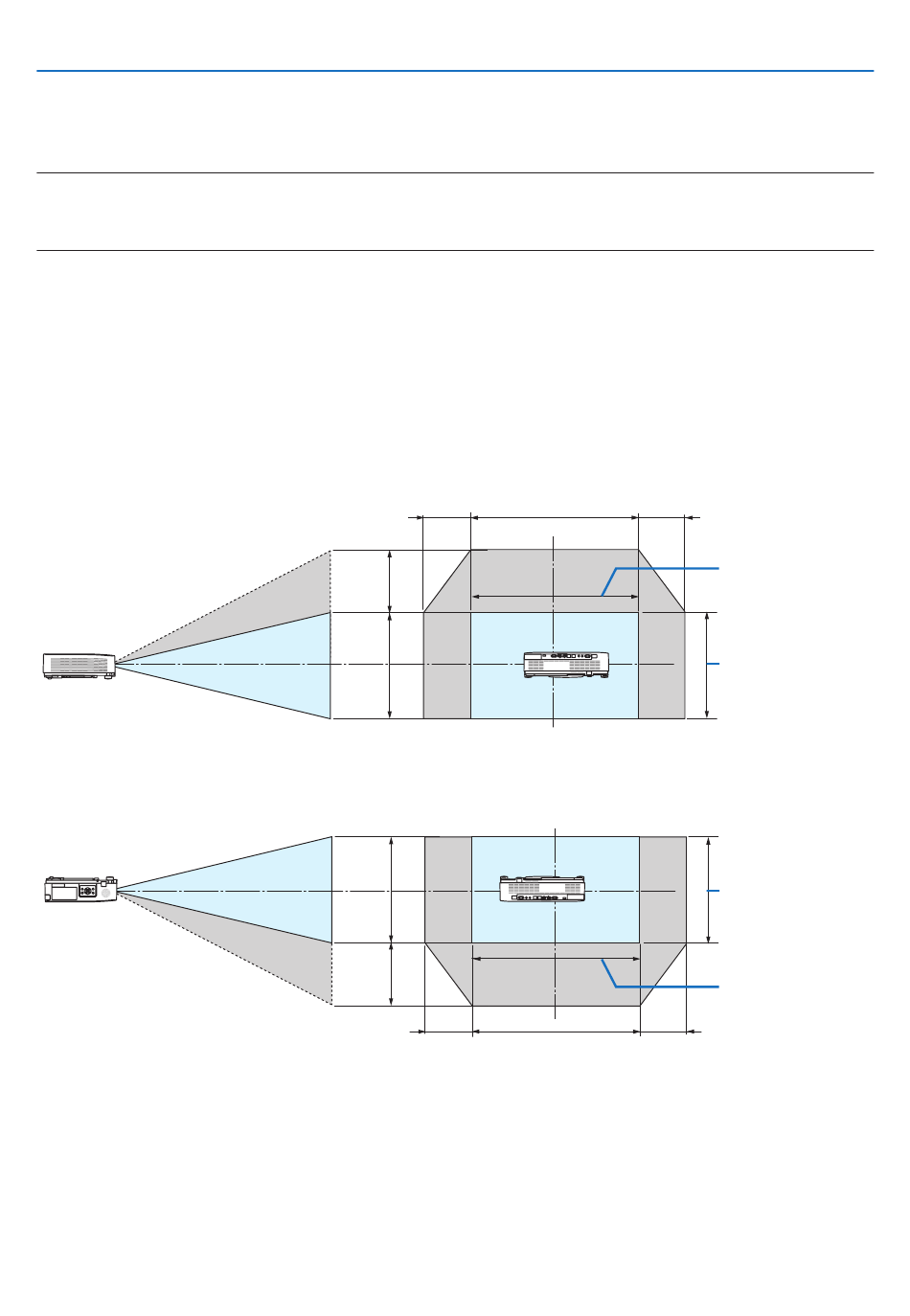

Objektivversatzbereich:
Vertikale Richtung: +60%, −0%
Horizontale Richtung: ±29%
FRONTPROJEKTION, RÜCKPROJEKTION
DECKENFRONTPROJEKTION, DECKENRÜCKPROJEKTION
(Beispiel) Wenn er benutzt wird, um auf einen 150-Zoll-Bildschirm zu projizieren
Entsprechend der „Tabelle der Bildschirmgrößen und -abmessungen" (→ Seite 127), H = 127,2"/323,1
cm, V = 79,5"/201,9 cm.
Einstellungsbereich in vertikaler Richtung: Das projizierte Bild kann 0,60 × 79,5"/201,9 cm ≈ 47,7"/121
cm nach oben bewegt werden (wenn sich das Objektiv in der mittleren Position befindet).
Einstellungsbereich in horizontaler Richtung: Das projizierte Bild kann 0,29 × 127,2"/323,1 cm ≈
36,9"/94 cm nach links, nach rechts ungefähr 36,9"/94 cm bewegt werden.
* Die Zahlen weichen um einige % ab, da die Berechnung ungefähr ist.
29%H
60%V
100%V
100%V
60%V
29%H
129
100%H 29%H
100%H 29%H
9. Anhang
Breite des projizier-
ten Bildes
Höhe des projizier-
ten Bildes
Höhe des projizier-
ten Bildes
Breite des projizier-
ten Bildes
