Bitte zuerst lesen:
Wenn Sie einen unserer 7 Zoll- oder 9 Zoll-AHD-Monitore benutzen möchten, sollten
Sie anstatt der dargestellen 700TVL-Kamera eine unserer 1080p-Kameras verwenden,
um so die herausragende Bilqualität des AHD-Monitors nutzen zu können.

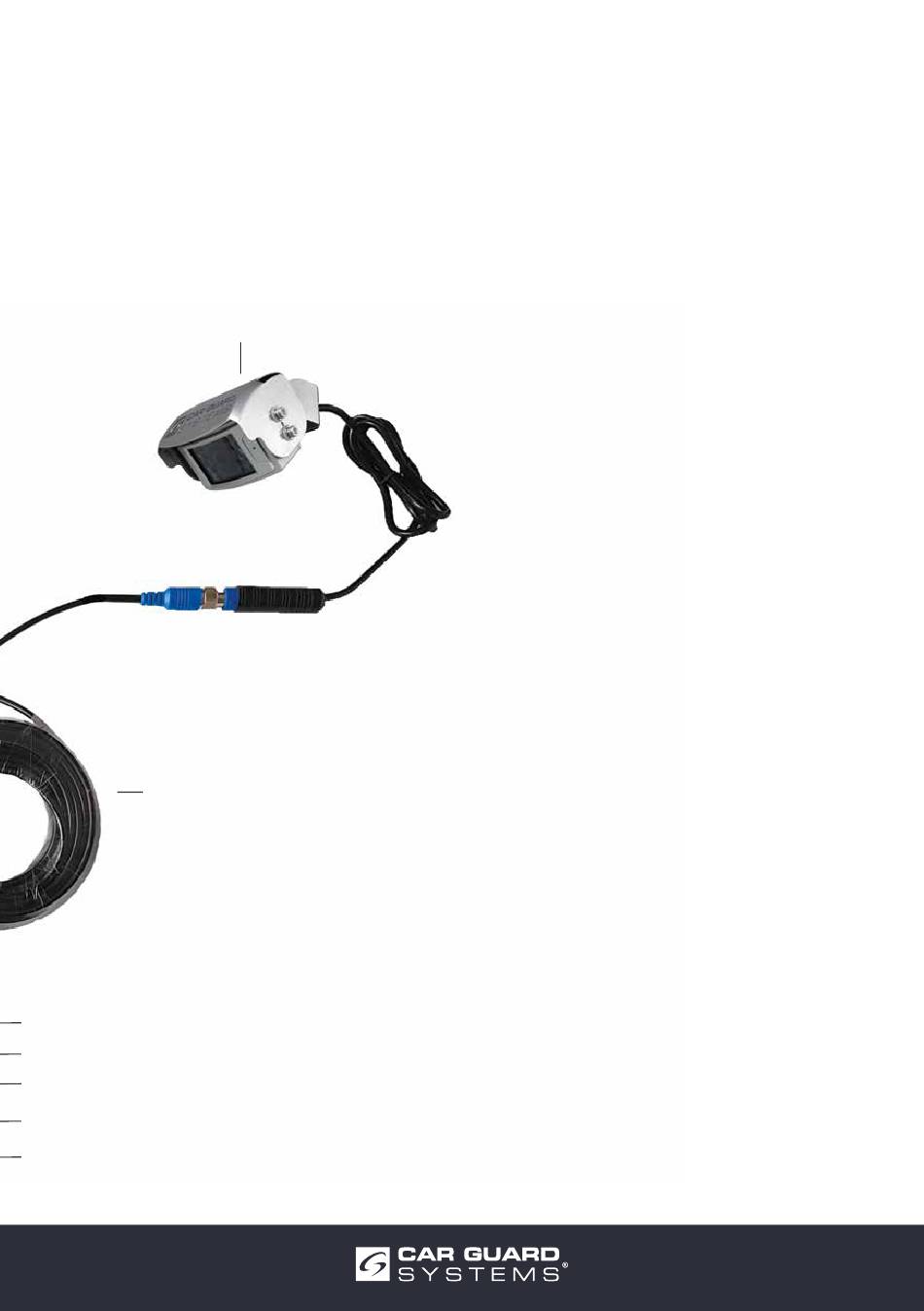

Rückfahrkamera 9-32 Volt
20 Meter Anschlusskabel mit
4 Pin-CGS-Schraubverbinder
Braun, Trigger für Kamera 1: auf (+) 9-32 Volt Rückfahrlicht legen
Blau, Trigger für Kamera 3: auf (+) 9-32 Volt Signal legen (z.B. Arbeitsgerät)
Grün, Trigger für Kamera 2: auf (+) 9-32 Volt Signal legen (z.B. optionalen Schalter)
Rot auf (+) 9-32 Volt Zündung legen
Schwarz an (-) Masse
Art.-Nr.: RUVKA20
27
