Car Guard Systems CARGUARD REAR ANGEL VIEW RAV-F Einbau- Und Bedienungsanleitung Seite 25

Anschluss an Geräte anderer Hersteller
Alle am Markt erhältlichen Naviceiver, Moniceiver oder Einzelmonitore mit Cinch-Rück-
fahrkameraeingang haben auch einen dazugehörigen Trigger-Eingang, wo das Rückfahr-
licht Ihres Fahrzeugs angeschlossen werden muss. Sobald der Rückwärtsgang eingelegt
wird, geht das Rückfahrlicht an. Sobald dieses Signal am Naviceiver, Moniceiver oder
Einzelmonitor anliegt, schaltet der Monitor auf das Rückfahrkamerabild um.
Hinweis
Sie finden die Kabelfarbe dieses Rückfahrkamera-Trigger-Eingangs in der Einbauanlei-
tung des von Ihnen verwendeten Gerätes.

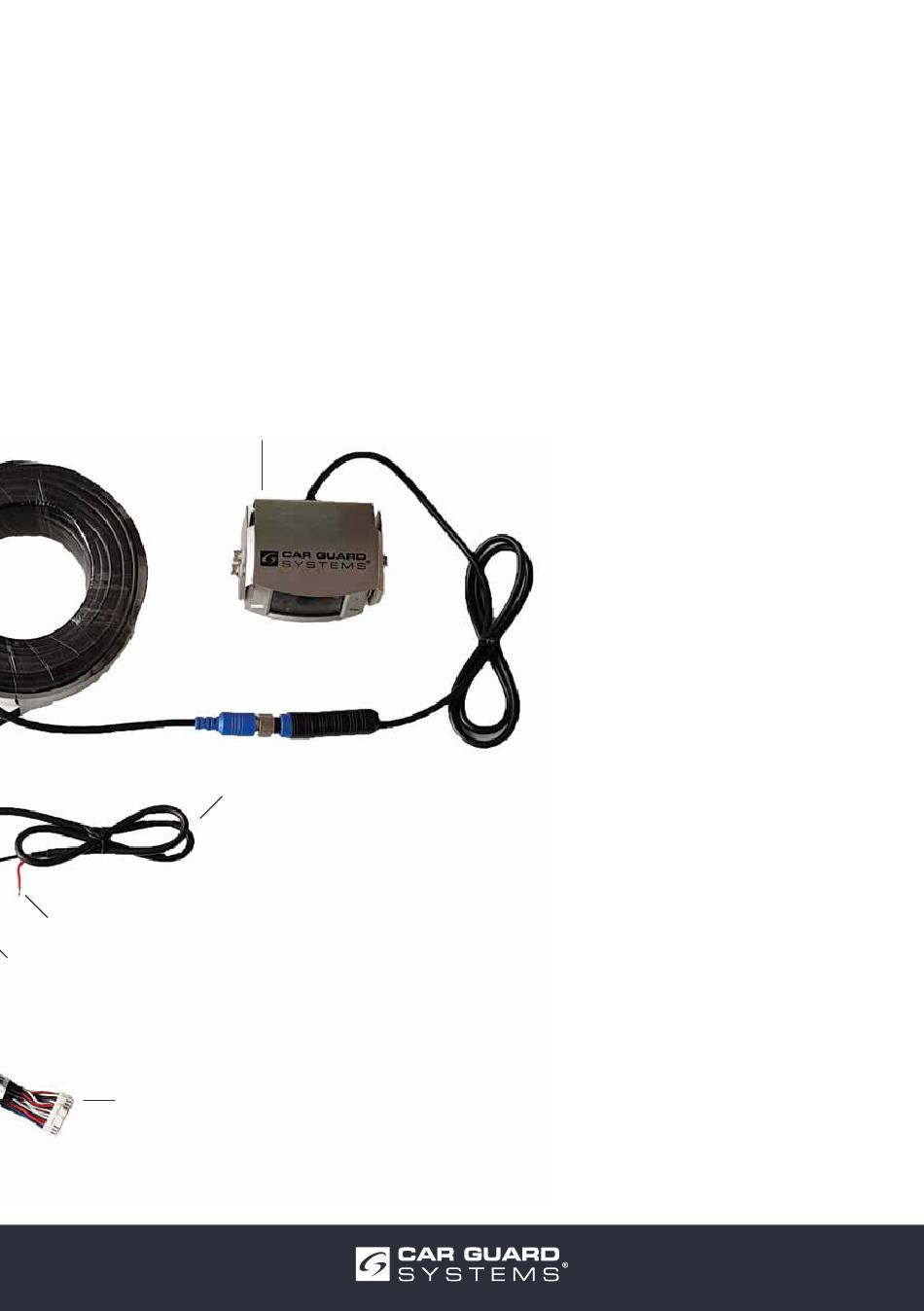

Rot auf (+) 9-32 Volt Rückfahrlicht legen
Schwarz an (-) Masse
22 Pin Stecker vom
IntelliRoute 9100DAB
Rückfahrkamera 9-32 Volt
Stromversorgung für die
Rückfahrkamera
Art.-Nr.: RUDC
25
