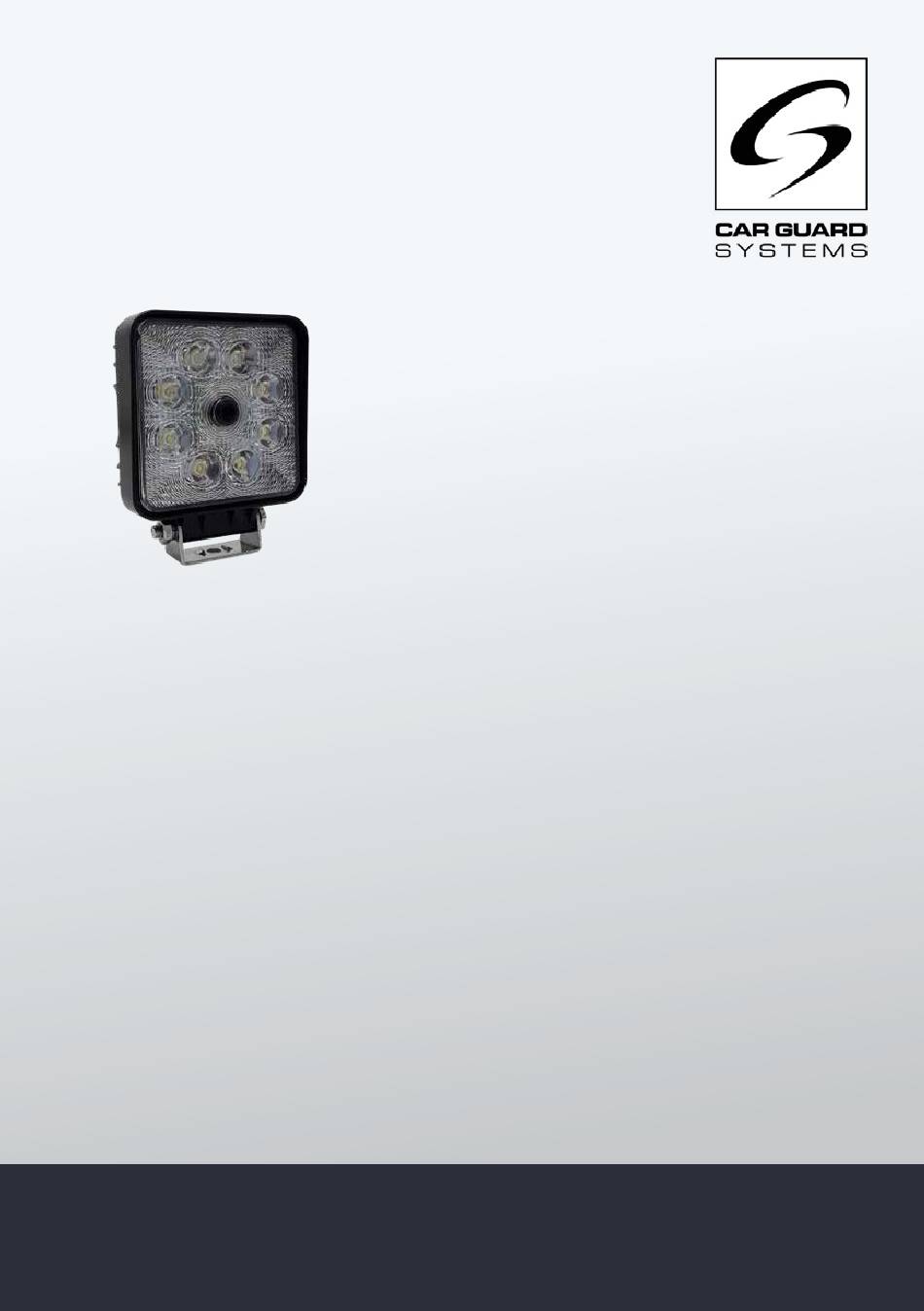

Einbau- und
Bedienungsanleitung

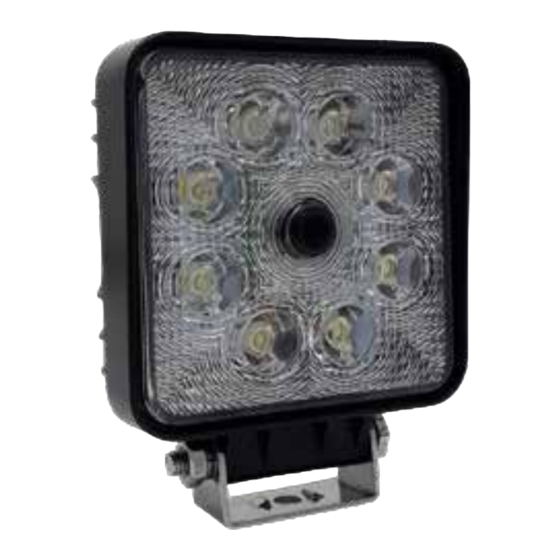

CARGUARD REAR ANGEL VIEW ™ RAV-S Arbeitskamera 9-32V
mit Flutstrahler 9-48V, Full-HD für AHD-Monitore, 155°, schwarz, PAL
Für alle Monitore mit HD- oder Full-HD- Bildschirm
• Installation an serienmäßig vorinstalliertem Kamerakabel mit Orlaco 4 Pin-Steckern
mit Schraubverschluss
• Installation ohne serienmäßig vorinstalliertem Kamerakabel
Farb-Arbeitskamera als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs
Wir bedanken uns, dass Sie sich für eine Arbeitskamera aus unserem Hause entschieden
haben. Unsere Produkte werden für höchste Ansprüche an Qualität, Funktionalität und
Design gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese
Anleitung vor Einbau- und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler
auszuschließen.
Wir wünschen Ihnen viel Freude mit Ihrer neuen Arbeitskamera!
Car Guard Systems® GmbH
I
Westfälische Str.169c
I
D-44309 Dortmund
Einbau: (0231) 880 840 –10
I
E-Mail: info@carguard.de
I
Webseite: www.intelliroute.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Car Guard Systems REAR ANGEL VIEW RAV-S
Inhaltszusammenfassung für Car Guard Systems REAR ANGEL VIEW RAV-S
- Seite 1 Design gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese Anleitung vor Einbau- und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler auszuschließen. Wir wünschen Ihnen viel Freude mit Ihrer neuen Arbeitskamera! Car Guard Systems® GmbH Westfälische Str.169c D-44309 Dortmund Einbau: (0231) 880 840 –10 E-Mail: info@carguard.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Wichtige Infos S. 3 S. 4 2. Die Rufnummer unserer Hotline S. 5 3. Gewährleistung S. 6 4. Lieferumfang S. 6 5. Funktionsbeschreibung S. 7 6. Geräteinformationen S. 10 7. Montage der Arbeitskamera 8. Installation an nachgerüstete AHD-Monitore bei serienmäßig S. -
Seite 3: Wichtige Infos
1. Wichtige Infos Lesen Sie diese Anleitung sorgfältig. Bei Schäden, die durch Nichtbeach- tung der Anleitungen entstehen, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden. -
Seite 4: Die Rufnummer Unserer Hotline
4) Um einen einwandfreien Betrieb der Arbeitskamera zu gewährleisten, müssen Sie einen guten Massepunkt wählen, da es sonst zu Fehlfunktionen kommen kann. Gute Massepunkte sind der Minuspol der Batterie sowie werkseitige Massepunkte an der Karosserie des Fahrzeugs. 5) Die verwendeten Kabel dürfen nicht an Stellen gelegt werden, die heiß werden können oder scharfe Kanten haben. -
Seite 5: Gewährleistung
3. Gewährleistung 1) Alle Angaben sind ohne Gewähr. Für Irrtümer oder Druckfehler übernehmen wir keine Haftung. Wir gewähren Ihnen aufgrund der hohen Qualität unseres Produktes 2 Jahre Gewährleistung. Für Defekte, die auf einen falschen oder fehlerhaften Einbau zurückzuführen sind, können wir verständlicherweise keine Gewährleistung übernehmen. Hierzu zählen insbesondere verschmorte oder durchgebrannte Bauteile. -
Seite 6: Lieferumfang
4. Lieferumfang Arbeitskamera RAV-F, 1080p, 155°, silber, 9-14V, PAL 1 x 20 Meter Anschlusskabel mit blauen 4 Pin CGS-Verbindern (Art-Nr.: RUVKA20) 1 x DC-Kabel für Spannungsversorgung des Flutstrahlers (Art.-Nr.: RUERS13333PT-001) Einbau- und Bedienungsanleitung 1 x Edelstahl-Montagefuß, M8x25 Schraube, Sprengring und Mutter für die Befestigung am Fahrzeug 5. -
Seite 7: Geräteinformationen
6. Geräteinformationen • konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen • Schutz gegen Wasser beim Hochdruckreinigen • Schutz gegen dauerndes Untertauchen • Schutz gegen Fremdkörper: absolut staubdicht • Schutz gegen Berührungen und Erschütterungen • das pulverbeschichtete schwarze Aluminium-Druckgussgehäuse wird mit einem 2 mm dicken, verwindungssteifen Montagefuß... - Seite 8 • Antibeschlag-Lotusbeschichtung • Brennweite: f= 1,7 mm • Video-Signal-Ausgang: 1 Vp-p, 75 Ohm • Stromverbrauch im Betrieb: tagsüber 65 mA, nachts 2300 mA • Betriebstemperaturbereich: -20° C bis 70° C, max. relative Luftfeuchtigkeit 95% • Standtemperaturbereich: -30° C bis 80° C, max. relative Luftfeuchtigkeit 95% •...
-
Seite 9: Zertifikate
Zertifikate • IP69K Wasserdichtheits- und Staubresistenztest (bei Hochdruck-/ Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge) • Salzdunsttest-Zertifikat • RoHS • CE • E-Mark Zubehör • Kamera-Magnetfuß mit 80 kg Zugkraft zur sicheren, mobilen Montage (Art.Nr.: RUMF) -
Seite 10: Montage Der Rückfahrkamera
7. Montage der Rückfahrkamera 1) Zuerst legen Sie fest, wie groß der Bereich des Kamerabildes sein soll, indem Sie die Installationshöhe der Kamera wählen. Die nachfolgende Tabelle hilft Ihnen bei dieser Entscheidung: Installations höhe Breite Kamerabild Länge Kamerabild 4,0 m 3,0 m 2,5 m 2,2 m... - Seite 11 3) Demontieren Sie den Kamerafuß vom Kameragehäuse und schrauben Sie den Kamerafuß an das Fahrzeug. 9) Verbinden Sie das Kamerakabel mit dem im Fahrzeuginneren serienmäßig vorverlegten Kameraverlängerungskabel oder verlegen Sie das im Lieferung enthaltene Verlängerungskabel durch eine geeignete wasserdichte Kabeldurchführung bis in das Fahrzeugführerhaus. Wenn serienmäßig ein Orlaco-Kabel verlegt ist, verwenden Sie bitte hinten den optional erhältlichen Adapter mit Art.Nr.: RUAD-008 10) Verbinden Sie die ins Führerhaus verlegte Verlängerungskabelseite mit dem optional...
-
Seite 12: Installation An Nachgerüstete Ahd-Monitore Bei Serienmäßig Vorinstalliertem Orlaco-Kamerakabel
8. Installation an nachgerüstete AHD-Monitore bei serienmäßig vor- installiertem Orlaco-Kamerakabel (Beispielanschluss an einen Car Guard Systems® 7 Zoll AHD-Monitor) CARGUARD REAR ANGEL VIEW ™ RAV-MO 7HD, 7 Zoll AHD-Monitor / Art-Nr.: RUMO7173A Anschlusskabelbaum Art-Nr.: RUERMO7173A-001 Adapter, vom 4 Pin-CGS- Schraubverbinder zum... - Seite 13 Hinweis: Sie können je nach ausgewähltem Monitor mehrere Kameras anschließen, einzelne oder mehrere Kameras auf dem Monitor darstellen und umfangreiche Konfigurationen vornehmen sowie nützliche Funktionen anwenden. Hierzu lesen Sie bitte die jeweilige Monitoranleitung. Arbeitskamera (+) 9-14 Volt serienmäßig vorinstalliertes 4 Pin-Orlaco-Kamerakabel mit Schraubverbinder Adapter, vom 4 Pin-CGS- Schraubverbinder zum...
-
Seite 14: Installation An Nachgerüstete Ahd-Monitore Bei Nicht Serienmäßig Vorinstalliertem Kamerakabel
9. Installation an nachgerüstete AHD-Monitore bei nicht serienmäßig vorinstalliertem Kamerakabel (Beispielanschluss an einen Car Guard Systems® 7 Zoll AHD-Monitor) CARGUARD REAR ANGEL VIEW ™ RAV-MO 7HD, 7 Zoll AHD-Monitor / Art-Nr.: RUMO7173A Anschluss-Kabelbaum Art.-Nr.: RUERMO7173A-001... - Seite 15 Hinweis: Sie können je nach ausgewähltem Monitor mehrere Kameras anschließen, einzelne oder mehrere Kameras auf dem Monitor darstellen und umfangreiche Konfigurationen vornehmen sowie nützliche Funktionen anwenden. Hierzu lesen Sie bitte die jeweilige Monitoranleitung. Arbeitskamera (+) 9-14 Volt Stromversorgung für den LED-Flutstrahler Art.-Nr.: RUERS13333PT-001...
-
Seite 16: Declaration Of Conformity
Automotive EMC Directive 72/245/EEC with amendments up to 2009/19/EC The product is marked with Dortmund, 16.03.2020 (Place and date of issue) Adam Pyc, Geschäftsführer, Car Guard Systems GmbH ® (Manufacturer / Authorized representative name and signature) Car Guard Systems® GmbH Westfälische Str.169c...
