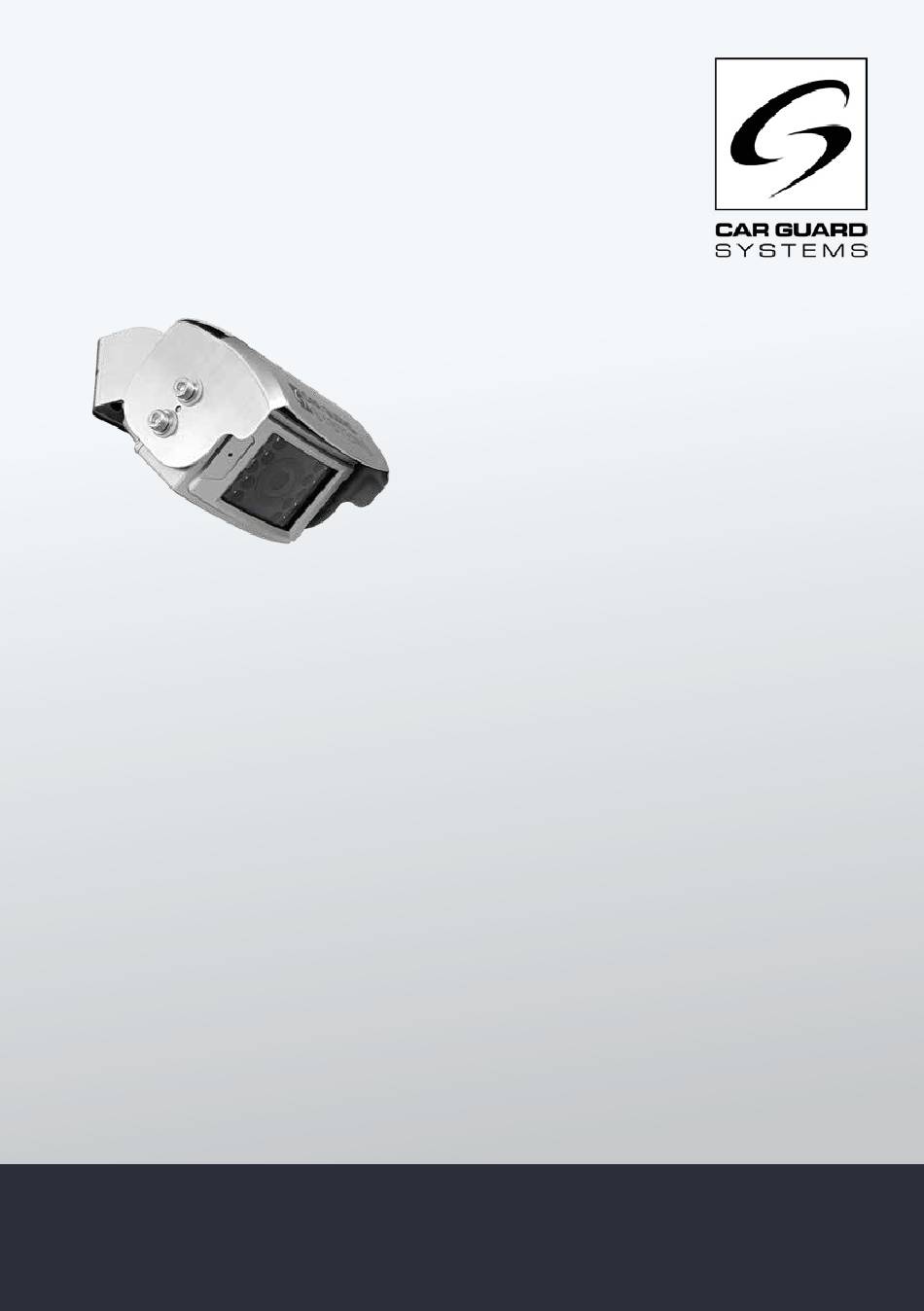

Einbau- und
Bedienungsanleitung

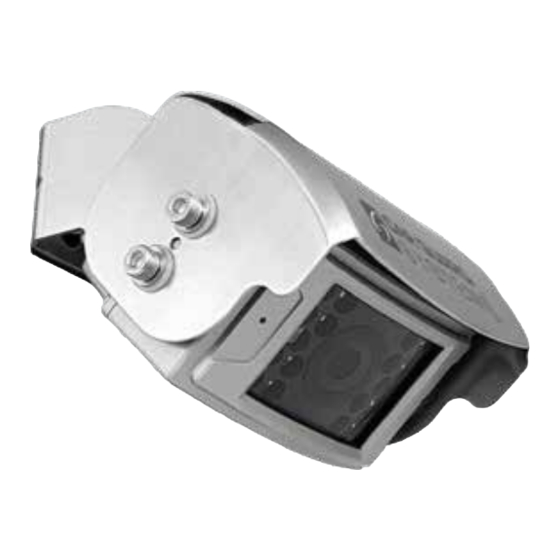

CARGUARD REAR ANGEL VIEW ™ RAV-F
Rückfahrkamera, 700 TVL, 125°, silber, 9-32V, PAL
Für alle mobilen Navigationssysteme, Moniceiver, Naviceiver und Monitore mit
analogem, HD oder Full-HD- Bildschirm
• Installation an serienmäßig vorgerüstete Fahrzeugmonitor-Infotainmentsysteme
• Installation an serienmäßig vorinstalliertem Kamerakabel mit Orlaco 4 Pin-Steckern mit
Schraubverschluss
• Installation ohne serienmäßig vorinstalliertem Kamerakabel
Farb-Rückfahrkamera als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs
Wir bedanken uns, dass Sie sich für eine Rückfahrkamera aus unserem Hause entschieden
haben. Unsere Produkte werden für höchste Ansprüche an Qualität, Funktionalität und
Design gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese
Anleitung vor Einbau- und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler
auszuschließen.
Wir wünschen Ihnen viel Freude mit Ihrer neuen Rückfahrkamera!
Car Guard Systems® GmbH
I
Westfälische Str.169c
I
D-44309 Dortmund
Einbau: (0231) 880 840 –10
I
E-Mail: info@carguard.de
I
Webseite: www.intelliroute.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Car Guard Systems CARGUARD REAR ANGEL VIEW RAV-F
Inhaltszusammenfassung für Car Guard Systems CARGUARD REAR ANGEL VIEW RAV-F
- Seite 1 Design gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese Anleitung vor Einbau- und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler auszuschließen. Wir wünschen Ihnen viel Freude mit Ihrer neuen Rückfahrkamera! Car Guard Systems® GmbH Westfälische Str.169c D-44309 Dortmund Einbau: (0231) 880 840 –10 E-Mail: info@carguard.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Wichtige Infos S. 3 S. 4 2. Die Rufnummer unserer Hotline S. 5 3. Gewährleistung S. 6 4. Lieferumfang S. 6 5. Funktionsbeschreibung S. 7 6. Geräteinformationen S. 10 7. Montage der Rückfahrkamera 8. Anschluss an fahrzeugspezifische OEM-Monitore S. -
Seite 3: Wichtige Infos
1. Wichtige Infos Lesen Sie diese Anleitung sorgfältig. Bei Schäden, die durch Nichtbeach- tung der Anleitungen entstehen, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden. -
Seite 4: Die Rufnummer Unserer Hotline
4) Um einen einwandfreien Betrieb der Rückfahrkamera zu gewährleisten, müssen Sie einen guten Massepunkt wählen, da es sonst zu Fehlfunktionen kommen kann. Gute Massepunkte sind der Minuspol der Batterie sowie werkseitige Massepunkte an der Karosserie des Fahrzeugs. 5) Die verwendeten Kabel dürfen nicht an Stellen gelegt werden, die heiß werden können oder scharfe Kanten haben. -
Seite 5: Gewährleistung
3. Gewährleistung 1) Alle Angaben sind ohne Gewähr. Für Irrtümer oder Druckfehler übernehmen wir keine Haftung. Wir gewähren Ihnen aufgrund der hohen Qualität unseres Produktes 2 Jahre Gewährleistung. Für Defekte, die auf einen falschen oder fehlerhaften Einbau zurückzuführen sind, können wir verständlicherweise keine Gewährleistung übernehmen. Hierzu zählen insbesondere verschmorte oder durchgebrannte Bauteile. -
Seite 6: Lieferumfang
4. Lieferumfang Rückfahrkamera RAV-F, 700 TVL, 125°, silber, 9-32V, PAL 1 x 20 Meter Anschlusskabel mit blauen 4 Pin CGS-Schraubverbindern (Art-Nr.: RUVKA20) 1 x Adapter auf Cinch-Stecker (Art.-Nr.: RUAD-000) 1 x DC-Kabel für Spannungsversorgung (Art.-Nr.: RUDC) 1 x Dichtungsgummiplatte für den Montagefuß 1 x Dichtungsring für die Kabeldurchführung Einbau- und Bedienungsanleitung 1 x Schraubensatz für die Befestigung am Fahrzeug... -
Seite 7: Geräteinformationen
6. Geräteinformationen • konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen • Schutz gegen Wasser bei Hochdruckreinigern • Schutz gegen dauerndes Untertauchen • Schutz gegen Fremdkörper: absolut staubdicht • Schutz gegen Berührungen und Erschütterungen • das pulverbeschichtete silberne Aluminium-Druckgussgehäuse wird zusätzlich durch eine korrosionsfreie Sonnenschutzblende und einen 2 mm dicken, verwindungssteifen Montagefuß... - Seite 8 • Antibeschlag-Lotusbeschichtung • Brennweite: f= 2,8 mm • Sensorerfassungsbereich: 4,9 mm (H) x 3,7 mm (V) • Leistungsaufnahme: < 2,5 W • am Fahrzeugheck kein Spannungsanschluss erforderlich • Video-Signal-Ausgang: 1 Vp-p, 75 Ohm • Stromverbrauch im Betrieb: tagsüber 88 mA, nachts 128 mA, maximal: 535 mA •...
-
Seite 9: Zertifikate
Logistik • Verpackungsmaße: 298 mm x 170 mm x 86 mm • Art.Nr.: RUF43413PT • Gesamtgewicht: 1320 g Zertifikate • IP69K Wasserdichtheits- und Staubresistenztest (bei Hochdruck-/ Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge) • Salzdunsttest-Zertifikat • ROHS • CE • E-Mark... -
Seite 10: Montage Der Rückfahrkamera
7. Montage der Rückfahrkamera 1) Zuerst legen Sie fest, wie groß der Bereich des Kamerabildes sein soll, indem Sie die Installationshöhe der Kamera wählen. Die nachfolgende Tabelle hilft Ihnen bei dieser Entscheidung: Installationshöhe Breite Kamerabild Länge Kamerabild 4,0 m 3,0 m 2,5 m 2,2 m 1,8 m... - Seite 11 3) Zeichnen Sie entsprechend der im Bild angegebenen Bemaßung im Abstand von 50 mm die Löcher für die von Ihnen benutzten Befestigungsschrauben an. Je nachdem, aus welchem Material das Fahrzeugmaterial ist, wählen Sie die dafür am besten geeigneten Schrauben. 4) Kleben Sie die im Lieferumfang enthaltene 3M Dichtplatte aus Gummi passgenau und waagerecht über die gebohrten Löcher.
-
Seite 12: Anschluss An Fahrzeugspezifische Oem-Monitore
Montageposition auf einer Fahrzeugrückwand: Montageposition unter dem Fahrzeugdach oder unter dem Fahrzeug: Montageposition auf dem Fahrzeugfahrwerk oder auf dem Fahrzeug: 8. Anschluss an fahrzeugspezifische OEM Monitore (serienmäßig verbaute Navigationssysteme und Monitore) Wenn Ihr Fahrzeug ab Werk mit einem Navigationssystem oder Monitor serienmäßig ausgestattet ist, können Sie deren Bildschirm für die Rückfahrkameradarstellung benutzen und brauchen keinen zusätzlichen Monitor installieren. - Seite 13 Diese Adapter besitzen auf der einen Seite einen Steckeranschluss für das Verlängerungskabel, welches zur Rückfahrkamera führt. Diese Adapter haben wahlweise Steckverbindungen für serienmäßig vorinstallierte Orlaco- oder nachgerüstete Car Guard Systems Kabel. Auf der anderen Seite besitzen sie die gleichen ®...
-
Seite 14: Installation An Serienmäßig Vorgerüstete Fahrzeugmonitor-Infotainmentsysteme Bei Serienmäßig Vorinstalliertem Orlaco-Kamerakabel
9. Installation an serienmäßig vorgerüstete Fahrzeugmonitor-Info- tainmentsysteme bei serienmäßig vorinstalliertem Orlaco-Kamera- kabel Adapter, vom 4 Pin-CGS-Schraubverbinder Anschlussstecker zum fahrzeugspezifischen Stecker Ihres für serienmäßig serienmäßig vorgerüsteten Fahrzeugmonitor- vorinstalliertes Orlaco- Infotainmentsystems (hier z.B. MAN MMT.2) Kamera kabel vorne Adapter, vom 4 Pin-CGS-Schraubverbinder zum 4 Pin-Orlaco-Schraubverbinder Art.-Nr.: RUAD-027 Bitte zuerst lesen:... - Seite 15 Bitte zuerst lesen: Für den Anschluss an die serienmäßig vorgerüsteten Fahrzeugmonitore der in der Tabelle auf Seite 13 aufgeführten Fahrzeuge sind fahrzeugspezifische Adapter erhältlich. (Das Adapterangebot wird regelmäßig erweitert) Anschlussstecker für serienmäßig vorinstalliertes Orlaco- Rückfahrkamera Kamera kabel hinten 9-32 Volt serienmäßig vorinstalliertes 4 Pin-Orlaco-Kamerakabel mit Schraubverbinder...
-
Seite 16: Installation An Nachgerüstete Mobile Navigationssysteme Bei Serienmäßig Vorinstalliertem Orlaco-Kamerakabel
10. Installation an nachgerüstete mobile Navigationssysteme bei serienmäßig vorinstalliertem Orlaco-Kamerakabel (Beispielanschluss an das Snooper S6900) Adapter, vom 4 Pin-CGS- Anschlussstecker Schraubverbinder zum Cinch-Stecker für serienmäßig und DC-Stecker vorinstalliertes Orlaco- Art.-Nr.: RUAD-000 Kamerakabel vorne Adapter, vom 4 Pin-CGS- Schraubverbinder Stromversorgung für die zum 4 Pin-Orlaco- Rückfahrkamera Schraubverbinder... - Seite 17 Anschlussstecker für serienmäßig vorinstalliertes Orlaco- Rückfahrkamera Kamerakabel hinten 9-32 Volt serienmäßig vorinstalliertes 4 Pin- Orlaco-Kamerakabel mit Schraubverbinder Adapter, vom 4 Pin-CGS- Schraubverbinder zum 4 Pin-Orlaco-Schraubverbinder Art.-Nr.: RUAD-008...
-
Seite 18: Installation An Nachgerüstete Festeinbau-Navigationssysteme Bei Serienmäßig Vorinstalliertem Orlaco-Kamerakabel
11. Installation an nachgerüstete Festeinbau-Navigationssysteme bei serienmäßig vorinstalliertem Orlaco-Kamerakabel (Beispielanschluss an das IntelliRoute 9100DAB) Schließen Sie bitte das braune Kabel (mit REVERSE beschriftet) vom 22 Pin-Stecker des IntelliRoute 9100DAB Navigationssystems an das Fahrzeugkabel für das Rückfahrlicht an, damit das Gerät beim Rückwärtsfahren automatisch auf das Kamerabild umschaltet. Adapter, vom 4 Pin-CGS- Anschlussstecker Schraubverbinder zum Cinch-Stecker... - Seite 19 Anschluss an Geräte anderer Hersteller Alle am Markt erhältlichen Naviceiver, Moniceiver oder Einzelmonitore mit Cinch-Rück- fahrkameraeingang haben auch einen dazugehörigen Trigger-Eingang, wo das Rückfahr- licht Ihres Fahrzeugs angeschlossen werden muss. Sobald der Rückwärtsgang eingelegt wird, geht das Rückfahrlicht an. Sobald dieses Signal am Naviceiver, Moniceiver oder Einzelmonitor anliegt, schaltet der Monitor auf das Rückfahrkamerabild um.
-
Seite 20: Installation An Serienmäßig Vorgerüstete Fahrzeugmonitor-Infotainmentsysteme Bei Nicht Serienmäßig Vorinstalliertem Kamerakabel
12. Installation an serienmäßig vorgerüstete Fahrzeugmonitor-Infotain- mentsysteme bei nicht serienmäßig vorinstalliertem Kamerakabel 20 Meter Anschlusskabel mit 4 Pin-CGS-Schraubverbinder Art.-Nr.: RUVKA20 Adapter, vom 4 Pin-CGS- Schraubverbinder zum fahrzeugspezifischen Stecker Ihres serienmäßig vorgerüsteten Fahrzeugmonitor-Infotainmentsystems (hier z.B. MAN MMT.2) Bitte zuerst lesen: Für den Anschluss an die serienmäßig vorgerüsteten Fahrzeugmonitore der in der Tabelle auf Seite 13... - Seite 21 Bitte zuerst lesen: Für den Anschluss an die serienmäßig vorgerüsteten Fahrzeugmonitore der in der Tabelle auf Seite 13 aufgeführten Fahrzeuge sind fahrzeugspezifische Adapter erhältlich. (Das Adapterangebot wird regelmäßig erweitert) Rückfahrkamera 9-32 Volt...
-
Seite 22: Installation An Nachgerüstete Mobile Navigationssysteme Bei Nicht Serienmäßig Vorinstalliertem Kamerakabel
13. Installation an nachgerüstete mobile Navigationssysteme bei nicht serienmäßig vorinstalliertem Kamerakabel (Beispielanschluss an das Snooper S6900) 20 Meter Anschlusskabel mit 4 Pin-CGS-Schraubverbinder Art.-Nr.: RUVKA20 Adapter, vom 4 Pin-CGS- Schraubverbinder zum Cinch- Stecker und DC-Stecker Art.-Nr.: RUAD-000 Adapter, vom Cinch-Stecker zum Klinken-Stecker (im Lieferumfang des Navigationssystems) Art.-Nr.: ERNAS68V... - Seite 23 Rückfahrkamera 9-32 Volt Stromversorgung für die Rückfahrkamera Art.-Nr.: RUDC Rot auf (+) 9-32 Volt Rückfahrlicht legen Schwarz an (-) Masse Halteplatte vom Navigationsgerät Snooper S6900...
-
Seite 24: Installation An Nachgerüstete Festeinbau-Navigationssysteme Bei Nicht Serienmäßig Vorinstalliertem Kamerakabel
14. Installation an nachgerüstete Festeinbau-Navigationssysteme bei nicht serienmäßig vorinstalliertem Kamerakabel (Beispielanschluss an das IntelliRoute 9100DAB) Schließen Sie bitte das braune Kabel (mit REVERSE beschriftet) vom 22 Pin-Stecker des IntelliRoute 9100DAB Navigationssystems an das Fahrzeugkabel für das Rückfahrlicht an, damit das Gerät beim Rückwärtsfahren automatisch auf das Kamerabild umschaltet. 20 Meter Anschlusskabel mit 4 Pin-CGS-Schraubverbinder Art.-Nr.: RUVKA20... - Seite 25 Anschluss an Geräte anderer Hersteller Alle am Markt erhältlichen Naviceiver, Moniceiver oder Einzelmonitore mit Cinch-Rück- fahrkameraeingang haben auch einen dazugehörigen Trigger-Eingang, wo das Rückfahr- licht Ihres Fahrzeugs angeschlossen werden muss. Sobald der Rückwärtsgang eingelegt wird, geht das Rückfahrlicht an. Sobald dieses Signal am Naviceiver, Moniceiver oder Einzelmonitor anliegt, schaltet der Monitor auf das Rückfahrkamerabild um.
-
Seite 26: Installation An Nachgerüstete Monitore Bei Nicht Serienmäßig Vorinstalliertem Kamerakabel
15. Installation an nachgerüstete Monitore bei nicht serienmäßig vorinstalliertem Kamerakabel (Beispielanschluss an einen Car Guard Systems® 7 Zoll AHD-Monitor) CARGUARD REAR ANGEL VIEW ™ RAV-MO 7HD, 7 Zoll AHD-Monitor Hinweis: Sie können je nach ausgewähltem Monitor mehrere Kameras anschließen, einzelne oder... - Seite 27 Bitte zuerst lesen: Wenn Sie einen unserer 7 Zoll- oder 9 Zoll-AHD-Monitore benutzen möchten, sollten Sie anstatt der dargestellen 700TVL-Kamera eine unserer 1080p-Kameras verwenden, um so die herausragende Bilqualität des AHD-Monitors nutzen zu können. Rückfahrkamera 9-32 Volt 20 Meter Anschlusskabel mit 4 Pin-CGS-Schraubverbinder Art.-Nr.: RUVKA20 Braun, Trigger für Kamera 1: auf (+) 9-32 Volt Rückfahrlicht legen...
-
Seite 28: Declaration Of Conformity
Automotive EMC Directive 72/245/EEC with amendments up to 2009/19/EC The product is marked with Dortmund, 16.03.2020 (Place and date of issue) Adam Pyc, Geschäftsführer, Car Guard Systems GmbH ® (Manufacturer / Authorized representative name and signature) Car Guard Systems® GmbH Westfälische Str.169c...
