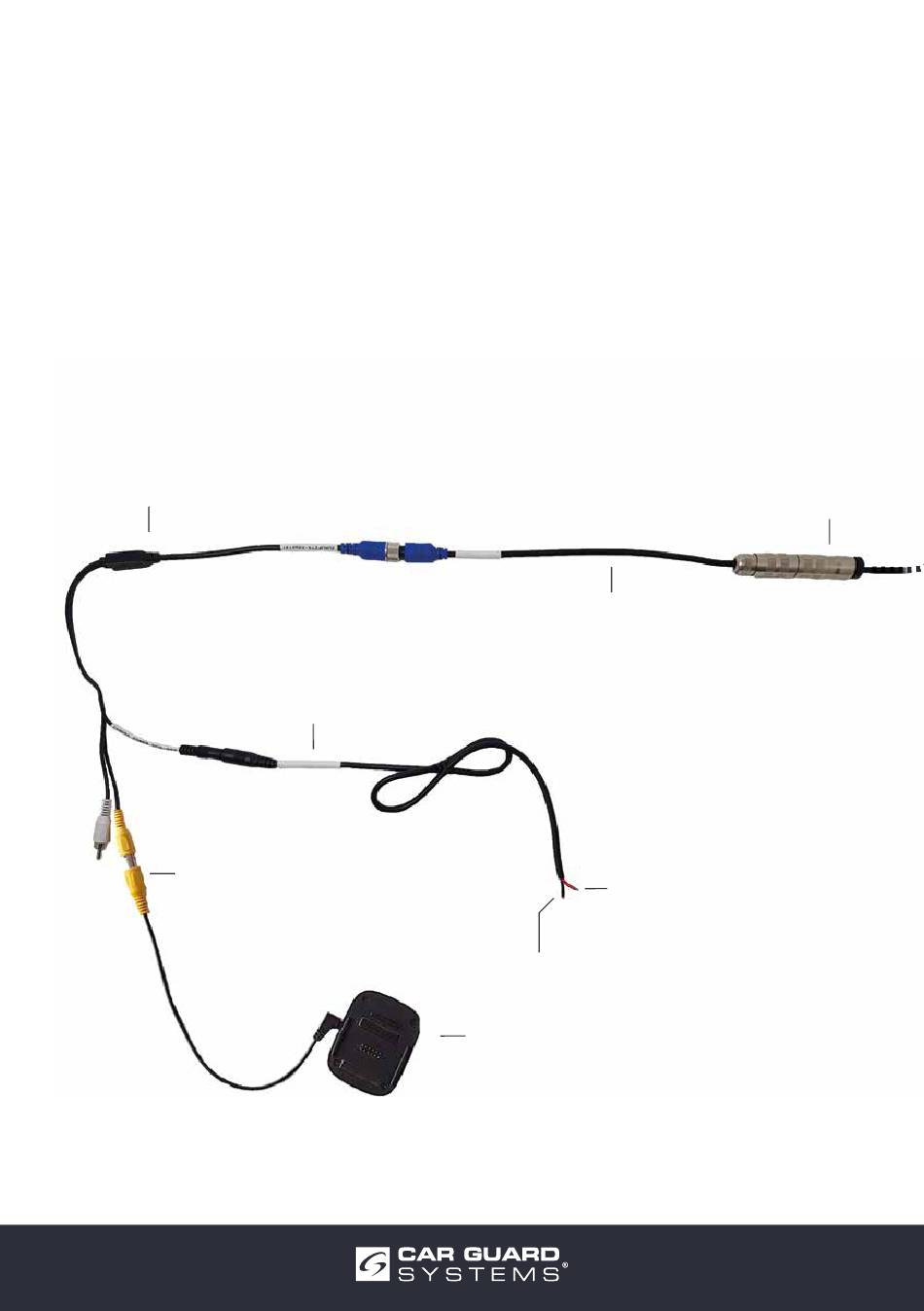

10. Installation an nachgerüstete mobile Navigationssysteme bei
serienmäßig vorinstalliertem Orlaco-Kamerakabel
(Beispielanschluss an das Snooper S6900)
Adapter, vom 4 Pin-CGS-
Schraubverbinder zum Cinch-Stecker
und DC-Stecker
Art.-Nr.: RUAD-000
Adapter, vom Cinch-Stecker
zum Klinken-Stecker
(im Lieferumfang des
Navigationssystems)
Art.-Nr.: ERNAS68V
16
Stromversorgung für die
Rückfahrkamera
Art.-Nr.: RUDC
vorinstalliertes Orlaco-
Adapter, vom 4 Pin-CGS-
Schraubverbinder
zum 4 Pin-Orlaco-
Schraubverbinder
Art.-Nr.: RUAD-027
Rot auf (+) 9-32 Volt
Rückfahrlicht legen
Schwarz an (-) Masse
Halteplatte vom
Navigationsgerät
Snooper S6900
Anschlussstecker
für serienmäßig
Kamerakabel vorne
