Einbau- und
Bedienungsanleitung

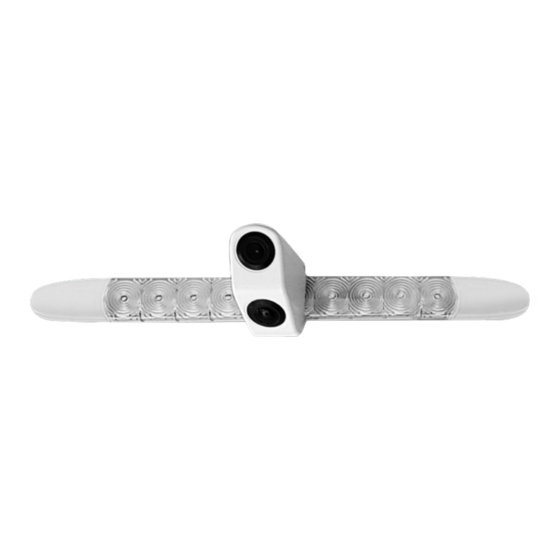

CARGUARD REAR ANGEL VIEW ™ RAV-DB2
Doppel-Rückfahrkamera mit 3. Bremsleuchte
700TVL, für Navigationssysteme, Moniceiver und Monitore mit 2 Kameraeingängen
• Installation ohne serienmäßig vorinstalliertem Kamerakabel
• Installation mit serienmäßig vorinstalliertem Kamerakabel mit Dometic 6 Pin-Steckern
mit Schraubverschluss (ab Baujahr 2010)
Farb-Rückfahrkamera als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs
Wir bedanken uns, dass Sie sich für eine Rückfahrkamera aus unserem Hause
entschieden haben. Unsere Produkte werden für höchste Ansprüche an Qualität,
Funktionalität und Design gefertigt und entsprechen allen erforderlichen Richtlinien.
Bitte lesen Sie diese Anleitung vor Einbau- und Inbetriebnahme sorgfältig,
um Einbau- und Bedienungsfehler auszuschließen.
Wir wünschen Ihnen viel Freude mit Ihrer neuen Rückfahrkamera!
Car Guard Systems® GmbH
I
Westfälische Str.169c
I
D-44309 Dortmund
Einbau: 0231.880.840.10
I
E-Mail: info@carguard.de
I
Webseite: www.intelliroute.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Car Guard Systems CARGUARD REAR ANGEL VIEW RAV-DB2
Inhaltszusammenfassung für Car Guard Systems CARGUARD REAR ANGEL VIEW RAV-DB2
- Seite 1 Funktionalität und Design gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese Anleitung vor Einbau- und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler auszuschließen. Wir wünschen Ihnen viel Freude mit Ihrer neuen Rückfahrkamera! Car Guard Systems® GmbH Westfälische Str.169c D-44309 Dortmund Einbau: 0231.880.840.10 E-Mail: info@carguard.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Wichtige Infos S. 2 2. Rufnummer der Hotline S. 3 3. Gewährleistung/ Garantie S. 4 4. Lieferumfang S. 5 5. Funktionsbeschreibung S. 5 6. Geräteinformationen S. 6 7. Montage an verschiedenen Fahrzeugtypen S. 8 8. Anschluss an fahrzeugspezifische OEM Monitore S. -
Seite 3: Die Rufnummer Unserer Hotline
1) Die Rückfahrkamera ist nur für Fahrzeuge mit einem +12V Bordnetz geeignet. 2) Benutzen Sie zum Messen an den Kabeln auf gar keinen Fall eine Prüflampe, sondern immer nur ein möglichst hochohmiges digitales Messgerät. Eine Prüflampe kann erhebliche Schäden an der Elektrik Ihres Fahrzeuges verursachen (Airbagauslösung, Kabelbrand, usw.). -
Seite 4: Gewährleistung/ Garantie
3. Gewährleistung 1) Alle Angaben sind ohne Gewähr. Für Irrtümer oder Druckfehler übernehmen wir keine Haftung. Wir gewähren Ihnen aufgrund der hohen Qualität unseres Produktes 2 Jahre Gewährleistung. Für Defekte, die auf einen falschen oder fehlerhaften Einbau zurückzuführen sind, können wir verständlicherweise keine Gewährleistung übernehmen. Hierzu zählen in- sbesondere verschmorte oder durchgebrannte Bauteile. -
Seite 5: Lieferumfang
4. Lieferumfang 1 x Doppel-Rückfahrkamera mit 3. Bremsleuchte weiss (9-14V) 1x 20 m Verlängerungskabel von 2x 4 Pin-Mini-Stecker auf 6 Pin-Steckverbinder (im Set 1 enthalten) 1x Adapter, von 6 Pin-Steckverbinder auf 2x Cinch und Stromversorgung (im Set 1 enthalten) 1x Adapter, von 6 Pin-Schraubverbinder auf 2x Cinch und Stromversorgung (im Set 2 enthalten) 1x Adapter, von 2x 4 Pin-Mini-Stecker auf 6 Pin-Schraubverbinder (im Set 2 enthalten) -
Seite 6: Geräteinformationen
6. Geräteinformationen Doppel-Rückfahrkamera mit Bremslicht • konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen • Schutz gegen Wasser bei Hochdruckreinigern • Schutz gegen dauerndes Untertauchen • Schutz gegen Fremdkörper: absolut staubdicht • Schutz gegen Berührungen und Erschütterungen •... -
Seite 7: Zertifikate
• Standtemperaturbereich: -40° C bis 80° C • elektronische Verschlusszeit: 1/50 (PAL) ~ 1/100.000 s • Nahbereich-Objektiv-Erfassungsbereich: 110° (vertikal) / 150° (horizontal) / 170° (diagonal) • Fernbereich-Objektiv-Erfassungsbereich: 60° (vertikal) / 75° (horizontal) / 95° (diagonal) Produktmaße und -gewicht • Länge: 280 mm •... -
Seite 8: Montage An Verschiedenen Fahrzeugtypen
7. Montage an verschiedenen Fahrzeugtypen Mit serienmäßiger Hella Bremsleuchte (die Abdeckkappen werden wieder verwendet) Mit serienmäßiger Hella Bremsleuchte Ohne serienmäßige Bremsleuchte... - Seite 9 Nachgerüstete Car Guard ® Rückfahrkamera Bei Fahrzeugen ohne 3 Bremsleuchte kann die Zierleiste aus der Führungsschiene gezogen und mittig gekürzt werden, um die Car Guard Rückfahrkamera zu ® montieren. Nachgerüstete Car Guard ® Rückfahrkamera Nachgerüstete Car Guard ® Rückfahrkamera...
- Seite 10 1) Einbau in die Fahrradträgerleiste bei vorhandener serienmäßiger Bremsleute: Entfernen Sie die Abdeckkappen (oben im Bild mit Pfeilen gekennzeichnet), links und rechts von der Serien-Bremsleuchte mit einem spitzten Demontagewerkzeug aus Kunststoff, um die Abdeckkappen und das Fahrzeug nicht zu beschädigen. Die originalen Abdeckkappen werden für unsere Car Guard Rückfahrkamera wieder ®...
-
Seite 11: Anschluss An Fahrzeugspezifische Oem Monitore
8) Schließen Sie die beiden Video-Cinchkabel an den Monitor an und prüfen Sie die korrekte Bilddarstellung auf dem Monitor. Bei Bedarf vertauschen Sie die beiden Videokabel miteinander. (Den Spannungsanschluss für die Kameras entnehmen Sie bitte den nachfolgenden Einbaubildern). 9) Wichtiger Hinweis: Sie finden die Kabelfarbe des Rückfahrkamera-Trigger-Eingangs (Rückfahrlichtanschluss) Ihres Monitors in der Einbauanleitung des von Ihnen verwendeten Gerätes. -
Seite 12: Anschluss In Fahrzeuge Mit Kameravorbereitung
9. (Set 2) Anschluss an Navis, Moniceiver und Monitore mit 2 Cinch- Kameraeingängen in Fahrzeugen mit serienmäßig vorinstalliertem Kamerakabel mit Dometic-6 Pin-Steckern mit Schraubverschluss (ab Baujahr 2010) Alle am Markt erhältlichen Naviceiver, Moniceiver oder Einzelmonitore mit Cinch- Rückfahrkameraeingang haben auch einen dazugehörigen Trigger-Eingang, über welchen das Rückfahrlicht Ihres Fahrzeugs angeschlossen werden muss. - Seite 13 Wichtiger Hinweis: Sie finden die Kabelfarbe des Rückfahrkamera-Trigger-Eingangs (Rückfahrlichtanschluss) Ihres Monitors in der Einbauanleitung des von Ihnen verwendeten Gerätes. Serienmäßig vorinstalliertes Kamerakabel mit Dometic 6 Pin-Steckern mit Schraubverschluss Adapter, von Dometic 6 Pin-Stecker auf 2 x Cinch und Stromversorgung Art.Nr.: RUAD-101 Video-Cinch-Stecker 1 an Rückfahrkamera-Geräteeingang Video-Cinch-Stecker 2 an Video...
-
Seite 14: Set 1) Anschluss Anschluss An Navis, Moniceiver Und Monitore
10. (Set 1) Anschluss Anschluss an Navis, Moniceiver und Monitore mit 2 Cinch-Kameraeingängen in Fahrzeugen ohne Kameravorbereitung (ohne serienmäßig vorinstalliertem Kamerakabel) Alle am Markt erhältlichen Naviceiver, Moniceiver oder Einzelmonitore mit Cinch-Rück- fahrkameraeingang haben auch einen dazugehörigen Trigger-Eingang, über welchen das Rückfahrlicht Ihres Fahrzeugs angeschlossen werden muss. Sobald der Rückwärts- gang eingelegt wird, geht das Rückfahrlicht an. - Seite 15 Wichtiger Hinweis: Sie finden die Kabelfarbe des Rückfahrkamera-Trigger-Eingangs (Rückfahrlichtanschluss) Ihres Monitors in der Einbauanleitung des von Ihnen verwendeten Gerätes. 20 Meter Verlängerungskabel Art-Nr.: RUVKB20D2B Adapter, von 6 Pin-Steckverbinder auf 2 x Cinch und Stromversorgung Art-Nr.: RUAD-100 Schwarz an (-) Masse Rot an (+) 12V Zündung Video-Cinch-Stecker 2 an Video IN-Geräteeingang...
-
Seite 16: Declaration Of Conformity
Automotive EMC Directive 72/245/EEC with amendments up to 2009/19/EC The product is marked with Dortmund, 16.03.2020 (Place and date of issue) Adam Pyc, Geschäftsführer, Car Guard Systems GmbH ® (Manufacturer / Authorized representative name and signature) Car Guard Systems® GmbH Westfälische Str.169c...
