11. Installation an nachgerüstete Festeinbau-Navigationssysteme bei
serienmäßig vorinstalliertem Orlaco-Kamerakabel

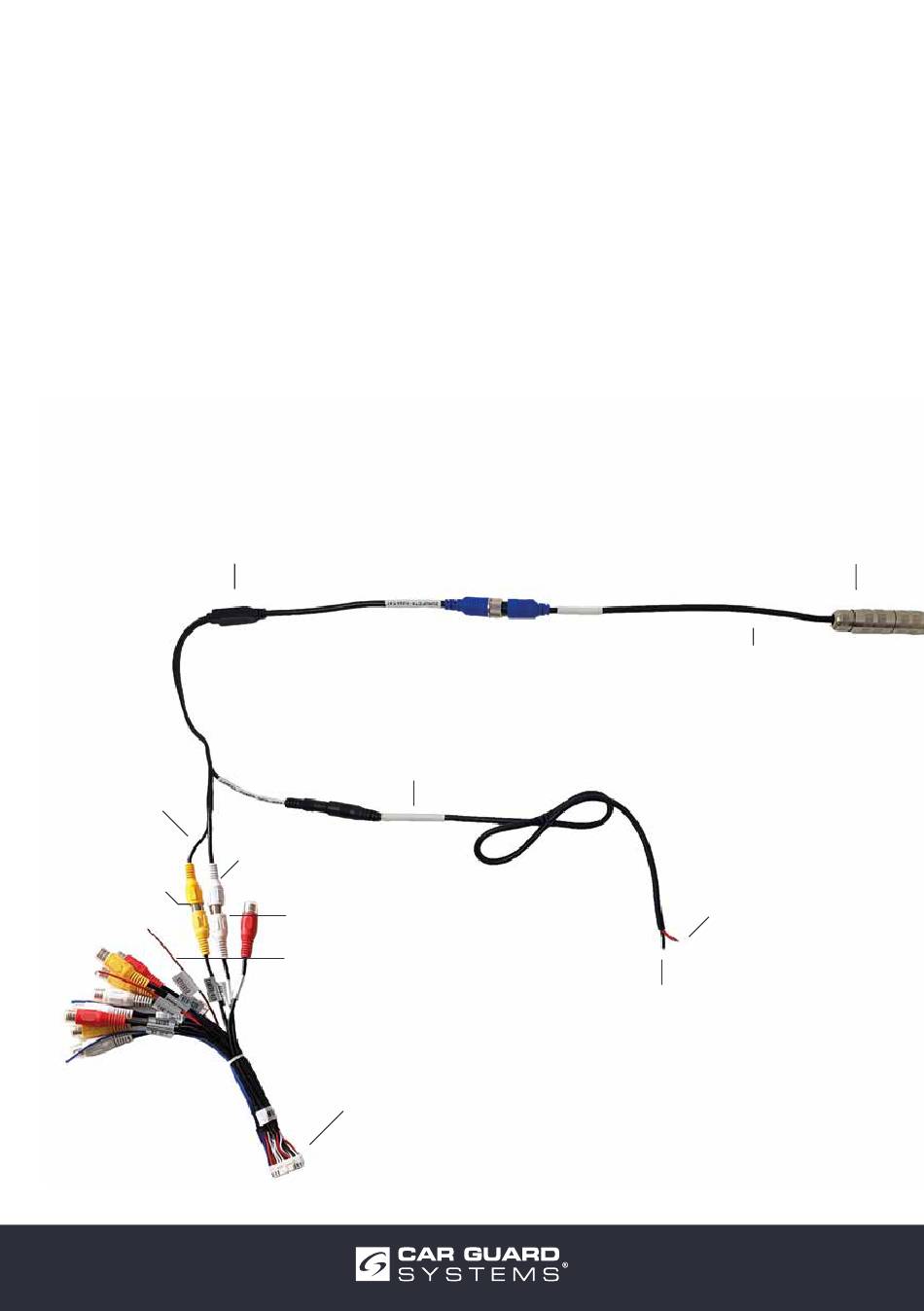

(Beispielanschluss an das IntelliRoute 9100DAB)
Schließen Sie bitte das braune Kabel (mit REVERSE beschriftet) vom 22 Pin-Stecker des
IntelliRoute 9100DAB Navigationssystems an das Fahrzeugkabel für das Rückfahrlicht an,
damit das Gerät beim Rückwärtsfahren automatisch auf das Kamerabild umschaltet.
Adapter, vom 4 Pin-CGS-
Schraubverbinder zum Cinch-Stecker
und DC-Stecker
Art.-Nr.: RUAD-000
Video-Cinch
Camera-IN
Rückfahr-
kamera-
eingang
18
Stromversorgung für
die Rückfahrkamera
Art.-Nr.: RUDC
Audio-Cinch
AUX-IN Audio-Eingang
Braun (Reverse) auf (+) 12V
Rückfahrlicht legen
22 Pin Stecker vom
IntelliRoute 9100DAB
Anschlussstecker
für serienmäßig
vorinstalliertes Orlaco-
Kamerakabel vorne
Adapter, vom 4 Pin-CGS-
Schraubverbinder
zum 4 Pin-Orlaco-
Schraubverbinder
Art.-Nr.: RUAD-027
Rot auf
(+) 9-32 Volt
Rückfahrlicht
legen
Schwarz an
(-) Masse
