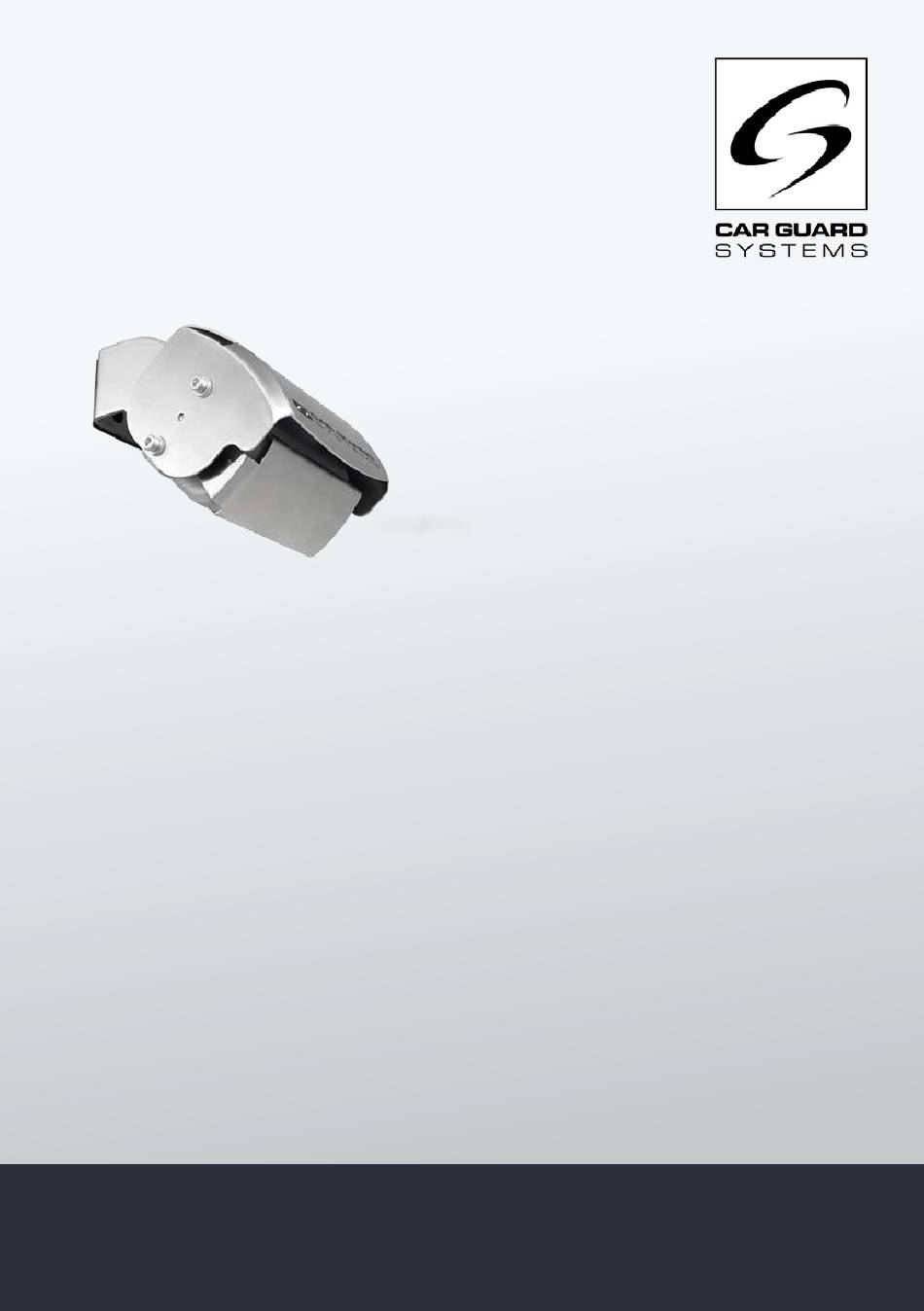

Einbau- und
Bedienungsanleitung

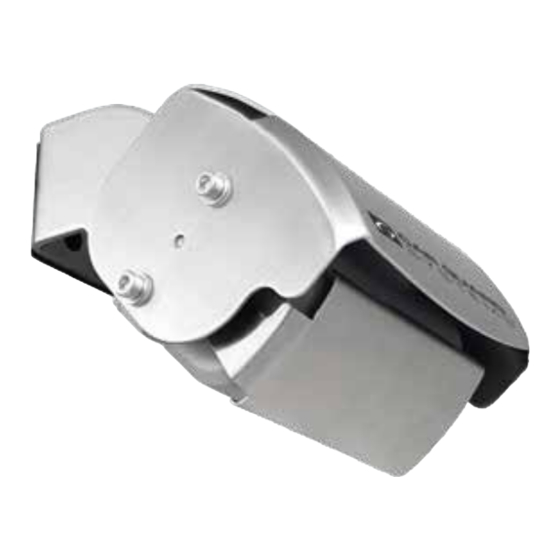

CARGUARD REAR ANGEL VIEW ™ RAV-M
Rückfahrkamera, 1080p, 130°, silber, 9-14V, PAL
Für alle Monitore mit HD- oder Full-HD- Bildschirm
• Installation an serienmäßig vorinstalliertem Kamerakabel mit Dometic 6 Pin-Steckern
mit Schraubverschluss
• Installation ohne serienmäßig vorinstalliertem Kamerakabel
Farb-Rückfahrkamera als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs
Wir bedanken uns, dass Sie sich für eine Rückfahrkamera aus unserem Hause entschieden
haben. Unsere Produkte werden für höchste Ansprüche an Qualität, Funktionalität und
Design gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese
Anleitung vor Einbau- und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler
auszuschließen.
Wir wünschen Ihnen viel Freude mit Ihrer neuen Rückfahrkamera!
Car Guard Systems® GmbH
I
Westfälische Str.169c
I
D-44309 Dortmund
Einbau: (0231) 880 840 –10
I
E-Mail: info@carguard.de
I
Webseite: www.intelliroute.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Car Guard Systems REAR ANGEL VIEW RAV-M
Inhaltszusammenfassung für Car Guard Systems REAR ANGEL VIEW RAV-M
- Seite 1 Design gefertigt und entsprechen allen erforderlichen Richtlinien. Bitte lesen Sie diese Anleitung vor Einbau- und Inbetriebnahme sorgfältig, um Einbau- und Bedienungsfehler auszuschließen. Wir wünschen Ihnen viel Freude mit Ihrer neuen Rückfahrkamera! Car Guard Systems® GmbH Westfälische Str.169c D-44309 Dortmund Einbau: (0231) 880 840 –10 E-Mail: info@carguard.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Wichtige Infos S. 3 S. 4 2. Die Rufnummer unserer Hotline S. 5 3. Gewährleistung S. 6 4. Lieferumfang S. 6 5. Funktionsbeschreibung S. 7 6. Geräteinformationen S. 9 7. Montage der Rückfahrkamera 8. Installation an nachgerüstete AHD-Monitore bei serienmäßig vorinstalliertem S. -
Seite 3: Wichtige Infos
1. Wichtige Infos Lesen Sie diese Anleitung sorgfältig. Bei Schäden, die durch Nichtbeach- tung der Anleitungen entstehen, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden. -
Seite 4: Die Rufnummer Unserer Hotline
4) Um einen einwandfreien Betrieb der Rückfahrkamera zu gewährleisten, müssen Sie einen guten Massepunkt wählen, da es sonst zu Fehlfunktionen kommen kann. Gute Massepunkte sind der Minuspol der Batterie sowie werkseitige Massepunkte an der Karosserie des Fahrzeugs. 5) Die verwendeten Kabel dürfen nicht an Stellen gelegt werden, die heiß werden können oder scharfe Kanten haben. -
Seite 5: Gewährleistung
3. Gewährleistung 1) Alle Angaben sind ohne Gewähr. Für Irrtümer oder Druckfehler übernehmen wir keine Haftung. Wir gewähren Ihnen aufgrund der hohen Qualität unseres Produktes 2 Jahre Gewährleistung. Für Defekte, die auf einen falschen oder fehlerhaften Einbau zurückzuführen sind, können wir verständlicherweise keine Gewährleistung übernehmen. Hierzu zählen insbesondere verschmorte oder durchgebrannte Bauteile. -
Seite 6: Lieferumfang
4. Lieferumfang Rückfahrkamera RAV-M, 1080p, 130°, silber, 9-14V, PAL 1 x 20 Meter Anschlusskabel mit blauen 4 Pin CGS-Schraubverbindern (Art-Nr.: RUVKA20) 1 x Dichtungsgummiplatte für den Montagefuß 1 x Dichtungsring für die Kabeldurchführung 1 x Einbau- und Bedienungsanleitung 1 x Schraubensatz für die Befestigung am Fahrzeug (2x für Blech/ 2x für PVC/ 2x mit Gewinde) 1 x Inbusschlüssel 5. -
Seite 7: Geräteinformationen
6. Geräteinformationen • konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen • Schutz gegen Wasser beim Hochdruckreinigen • Schutz gegen dauerndes Untertauchen • Schutz gegen Fremdkörper: absolut staubdicht • Schutz gegen Berührungen und Erschütterungen • das pulverbeschichtete silberne Aluminium-Druckgussgehäuse wird zusätzlich durch eine korrosionsfreie Sonnenschutzblende und einen 2 mm dicken, verwindungssteifen Montagefuß... -
Seite 8: Zertifikate
• Stromverbrauch im Betrieb: tagsüber 88 mA, nachts 128 mA, maximal: 535 mA • Betriebstemperaturbereich: -20° C bis 75° C, max. relative Luftfeuchtigkeit 95% • Standtemperaturbereich: -40° C bis 80° C, max. relative Luftfeuchtigkeit 95% • Abtastsystem: 2:1 progressiv • horizontale Synchronisierungsfrequenz: 15,63 kHz / 15,73 kHz •... -
Seite 9: Montage Der Rückfahrkamera
7. Montage der Rückfahrkamera 1) Zuerst legen Sie fest, wie groß der Bereich des Kamerabildes sein soll, indem Sie die Installationshöhe der Kamera wählen. Die nachfolgende Tabelle hilft Ihnen bei dieser Entscheidung: Installations höhe Breite Kamerabild Länge Kamerabild 4,0 m 3,0 m 2,5 m 2,2 m... - Seite 10 3) Zeichnen Sie entsprechend der im Bild angegebenen Bemaßung im Abstand von 50 mm die Löcher für die von Ihnen benutzten Befestigungsschrauben an. Je nachdem, aus welchem Material das Fahrzeugchassis ist, wählen Sie die dafür am besten geeigneten Schrauben. 4) Kleben Sie die im Lieferumfang enthaltene 3M Dichtplatte aus Gummi passgenau und waagerecht über die gebohrten Löcher.
- Seite 11 Montageposition auf einer Fahrzeugrückwand: Montageposition unter dem Fahrzeug, wie z.B. vor dem Entsorgungsauslass von Reisemobilen: Montageposition auf dem Fahrzeug:...
-
Seite 12: Installation An Nachgerüstete Ahd-Monitore Bei Serienmäßig Vorinstalliertem Dometic-Kamerakabel
8. Installation an nachgerüstete AHD-Monitore bei serienmäßig vor- installiertem Dometic-Kamerakabel (Beispielanschluss an einen Car Guard Systems 7 Zoll AHD-Monitor) CARGUARD REAR ANGEL VIEW ™ RAV-MO 7HD, 7 Zoll AHD-Monitor Art-Nr.: RUMO7173A Adapter, vom 4 Pin-CGS- Schraubverbinder zum 6 Pin-Dometic- Anschlusskabelbaum Schraubverbinder Art-Nr.:... - Seite 13 Hinweis: Sie können je nach ausgewähltem Monitor mehrere Kameras anschließen, einzelne oder mehrere Kameras auf dem Monitor darstellen und umfangreiche Konfigurationen vornehmen sowie nützliche Funktionen anwenden. Hierzu lesen Sie bitte die jeweilige Monitoranleitung. serienmäßig vorinstalliertes Rückfahrkamera 6 Pin-Dometic-Kamerakabel mit 9-14 Volt Schraubverbinder Adapter, vom 4 Pin-CGS- Schraubverbinder zum...
-
Seite 14: Installation An Nachgerüstete Ahd-Monitore Bei Nicht Serienmäßig Vorinstalliertem Kamerakabel
9. Installation an nachgerüstete AHD-Monitore bei nicht serienmäßig vorinstalliertem Kamerakabel (Beispielanschluss an einen Car Guard Systems 7 Zoll AHD-Monitor) CARGUARD REAR ANGEL VIEW ™ RAV-MO 7HD, 7 Zoll AHD-Monitor Art-Nr.: RUMO7173A Anschluss-Kabelbaum Art-Nr.: RUERMO7173A-001... - Seite 15 Hinweis: Sie können je nach ausgewähltem Monitor mehrere Kameras anschließen, einzelne oder mehrere Kameras auf dem Monitor darstellen und umfangreiche Konfigurationen vornehmen sowie nützliche Funktionen anwenden. Hierzu lesen Sie bitte die jeweilige Monitoranleitung. Rückfahrkamera 9-14 Volt 20 Meter Anschlusskabel mit 4-Pin-CGS-Schraubverbinder Art-Nr.: RUVKA20 Braun, Trigger für Kamera 1: auf (+) 9-14 Volt Rückfahrlicht legen...
-
Seite 16: Declaration Of Conformity
Automotive EMC Directive 72/245/EEC with amendments up to 2009/19/EC The product is marked with Dortmund, 16.03.2020 (Place and date of issue) Adam Pyc, Geschäftsführer, Car Guard Systems GmbH ® (Manufacturer / Authorized representative name and signature) Car Guard Systems® GmbH Westfälische Str.169c...
